Podgląd 3D

3D Previews

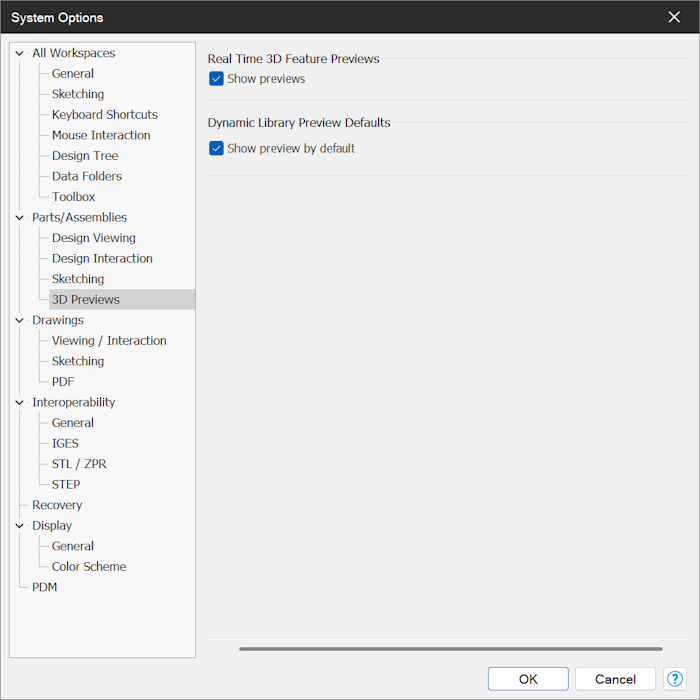

• Opcja „Pokaż podglądy” (Show Previews) globalnie włącza lub wyłącza podglądy 3D w czasie rzeczywistym dla niektórych narzędzi tworzenia operacji 3D. Ustawienie tej opcji można zastąpić we „Właściwościach pliku” (File Properties) części.

• Opcja „Domyślnie pokazuj podglądy” (Show Previews by Default) globalnie włącza lub wyłącza podglądy 3D w czasie rzeczywistym dla niektórych narzędzi tworzenia operacji 3D w „Dynamicznej bibliotece części” (Dynamnic Part Library). Ustawienie tej opcji można zastąpić we „Właściwościach pliku” części.

Działanie

Włączenie opcji „Pokaż podglądy” powoduje wyświetlanie w pełni obliczonych podglądów, gdy otwarte jest okno dialogowe większości operacji. Pozwala to dokładnie ocenić wynik operacji i jej ustawień przed jej zatwierdzeniem.

Opcja globalna a opcja na poziomie operacji

Globalna opcja „Pokaż podglądy” umożliwia korzystanie z podglądów. W rezultacie operacje obsługujące podgląd 3D w czasie rzeczywistym będą używać go automatycznie, jeśli opcja ta jest również ustawiona we „Właściwościach pliku” części.

Operacje obsługujące podgląd 3D w czasie rzeczywistym mają przycisk zastępowania ustawienia, który umożliwia tymczasowe lub trwałe wyłączenie podglądu w czasie rzeczywistym dla określonej operacji. Na przykład w przypadku złożonego zaokrąglenia, którego obliczenie trwa 10 sekund, nie należy ponownie go obliczać po każdym kliknięciu przycisku zmiany wartości promienia. W takim przypadku można wyłączyć podgląd 3D dla tej operacji. W innych przypadkach wyłączenie podglądu w czasie rzeczywistym może ułatwić zaznaczanie. Po zatwierdzeniu operacji stan opcji na poziomie operacji zostaje zapisany. Przy ponownej edycji tej konkretnej operacji zostanie użyty jej poprzedni stan podglądu w czasie rzeczywistym.

Włączanie lub wyłączanie podglądu w czasie rzeczywistym na poziomie operacji działa w przypadku nazwanych operacji (na przykład: „Zaokrąglenie” (Fillet)<32> lub „Wyciągnięcie proste” (Extrude Boss) <2>), ale nie w przypadku klas operacji (na przykład: wszystkie zaokrąglenia lub wszystkie przeciągnięcia po ścieżce).

Przełącznik podglądu 3D w czasie rzeczywistym

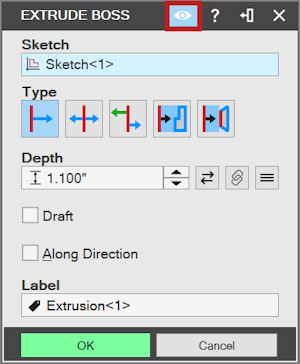

Podobnie jak w poprzednich oknach dialogowych dostępna jest opcja włączania i wyłączania podglądu operacji i relacji w czasie rzeczywistym. Obecnie służy do tego przycisk z ikoną oka znajdujący się u góry okna dialogowego.

Obszary robocze objęte działaniem opcji

Ta opcja wpływa na obszary robocze części. Obecnie nie wpływa na obszary robocze konstrukcji blaszanych.

---
