Wstawianie osi na przecięciu dwóch płaszczyzn

Inserting an Axis at the Intersection of Two Planes

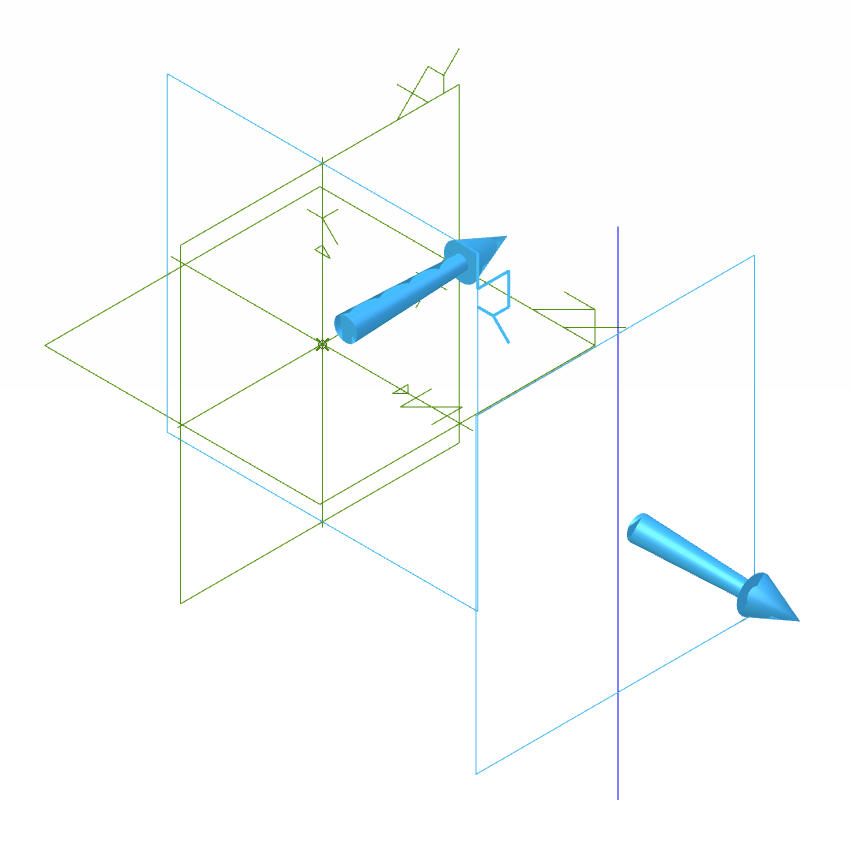

Oś można wstawić przy użyciu dwóch istniejących płaskich ścian, ścian odniesienia lub ich kombinacji. W tym przykładzie przedstawiono oś wstawioną przy użyciu jednej płaskiej ściany i płaszczyzny odniesienia.

Jak wstawić oś na przecięciu dwóch płaszczyzn

• Wybierz polecenie „Wstaw oś” (Insert Reference Axis) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling tab).

• Zostanie wyświetlone okno dialogowe „Wstaw oś” (Insert Axis). Kliknij w obszarze roboczym dwie płaskie ściany, ściany odniesienia lub ich kombinację, a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. W obszarze roboczym zostanie wyświetlony podgląd osi.

Jeśli nie można zaznaczyć elementów, sprawdź „Zaznacza filtry” (Selection Filters).

• Kliknij przycisk „Zatwierdź” (Apply). Oś zostanie wyświetlona na liście „Operacje” (Features) w „Drzewie projektu” (Design Explorer).

• Kliknij przycisk „Zamknij” (Close).

---

Oryginał: Inserting an Axis at the Intersection of Two Planes
