Wyciągnięcie przez przekrój z prowadnicami i sterowaniem styczności
Loft with Guides and Tangency Control
Prowadnice (Guides) można wykorzystać, aby w pełni zrealizować zamysł projektowy przekrojów (Cross Sections) wyciągnięcia przez przekrój, ponieważ pozwalają lepiej zdefiniować krzywe w razie potrzeby.
Szkice przekrojów i dwie krzywe prowadzące

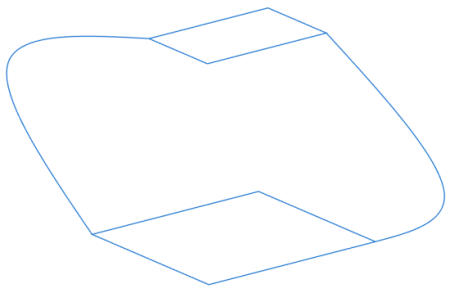

Dział zatytułowany „Szkice przekrojów i dwie krzywe prowadzące”Przykład dwóch prostokątnych szkiców przekrojów i dwóch prowadnic.
Sterowanie styczności na górze i na dole oraz pojedyncza prowadnica

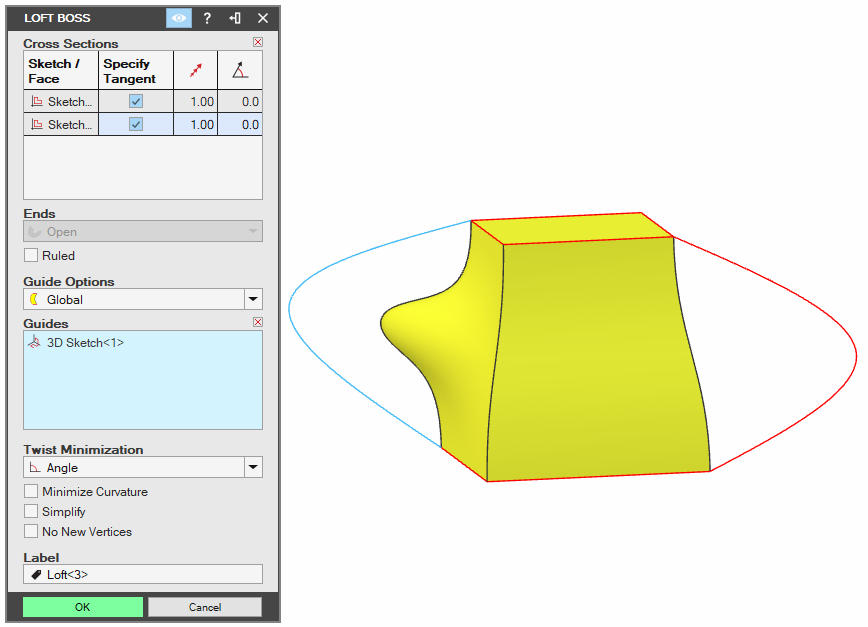

Dział zatytułowany „Sterowanie styczności na górze i na dole oraz pojedyncza prowadnica”Wyniki dla dwóch prostokątnych szkiców przekrojów i jednej prowadnicy z użyciem sterowania styczności.
Sterowanie styczności na górze i na dole oraz dwie prowadnice

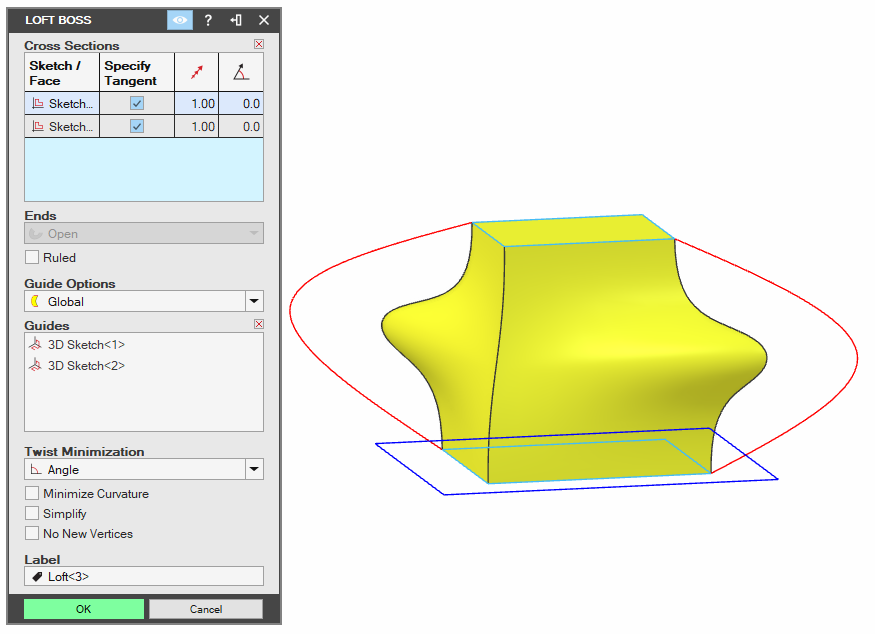

Dział zatytułowany „Sterowanie styczności na górze i na dole oraz dwie prowadnice”Wyniki dla dwóch prostokątnych szkiców przekrojów i dwóch prowadnic z użyciem sterowania styczności.
Sterowanie styczności na górnym przekroju oraz dwie prowadnice

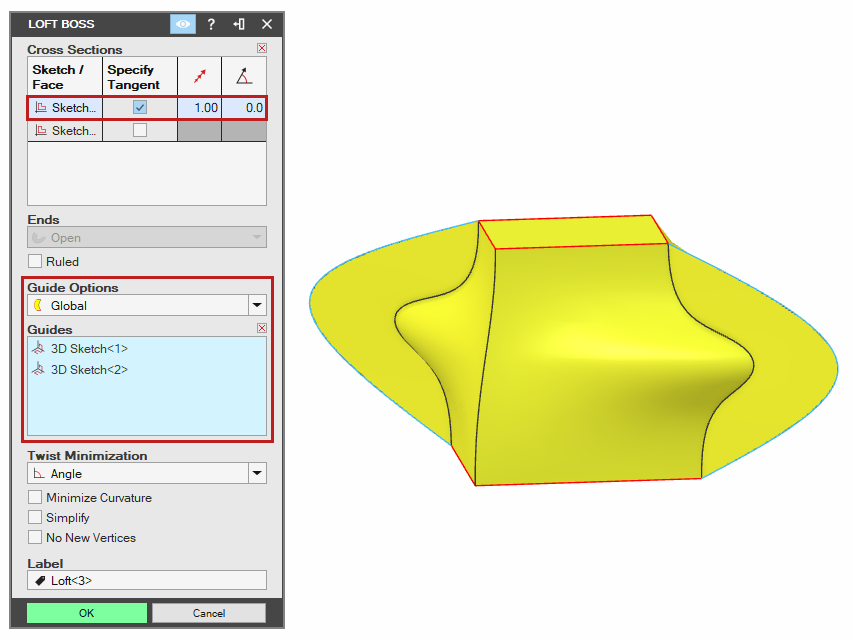

Dział zatytułowany „Sterowanie styczności na górnym przekroju oraz dwie prowadnice”Wyniki dla dwóch prostokątnych szkiców przekrojów, z których jeden ma sterowanie styczności, a drugi go nie ma, oraz jednej prowadnicy z użyciem sterowania styczności.
Sterowanie styczności na dolnym przekroju oraz dwie prowadnice

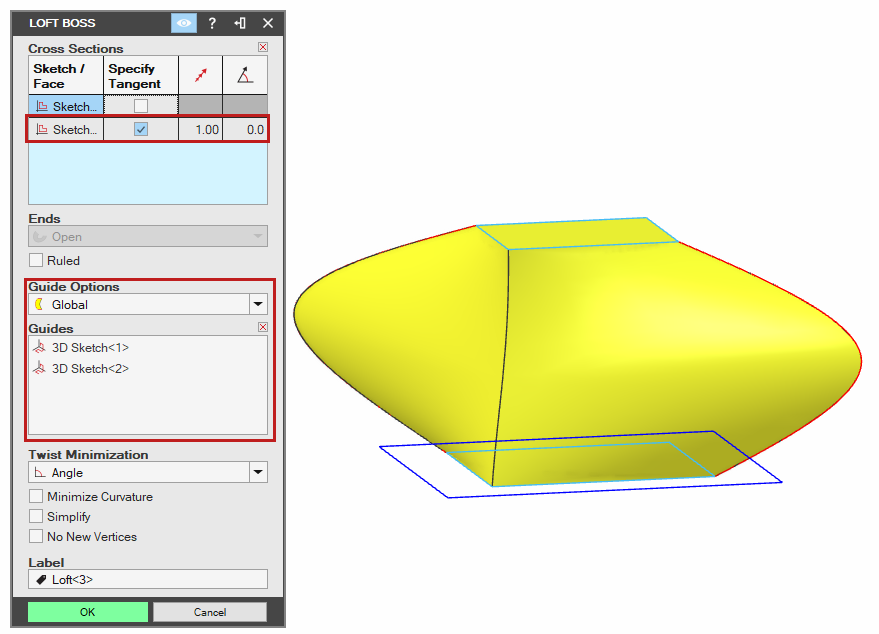

Dział zatytułowany „Sterowanie styczności na dolnym przekroju oraz dwie prowadnice”Wyniki dla dwóch prostokątnych szkiców przekrojów, z których jeden ma sterowanie styczności, a drugi go nie ma, oraz dwóch prowadnic z użyciem sterowania styczności.
Oryginał: Loft with Guides and Tangency Control
