Łuki

Arcs

Można utworzyć trzy różne typy łuków:

• „Środek, Początek, Koniec” (Center, Start, End)

• „Początek, Koniec, Promień” (Start, End, Radius)

• „Styczny początek, Koniec” (Tangent Start, End)

Jak utworzyć „Łuk kołowy - Środek, Początek, Koniec” (Circular Arc - Center, Start, End)

• W grupie „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 3D” (3D Sketching) wybierz narzędzie „Łuk kołowy - Środek, Początek, Koniec”.

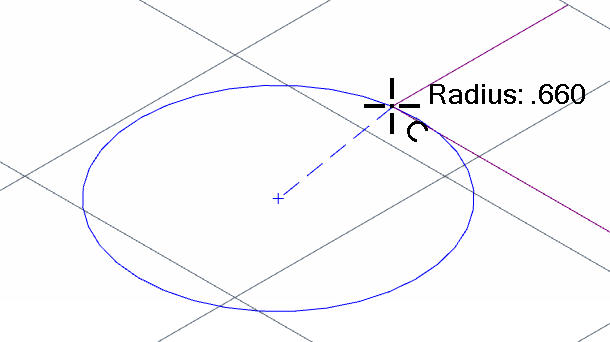

• Kliknij, aby umieścić środek łuku. Zostanie wyświetlony podgląd okręgu oznaczony niebieską linią.

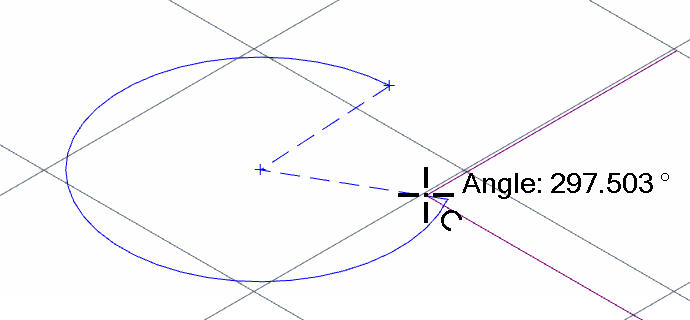

• Kliknij w wybranym miejscu, aby umieścić początek łuku.

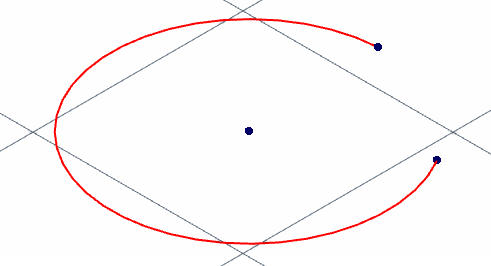

• Kliknij w wybranym miejscu, aby umieścić koniec łuku.

Jak utworzyć „Łuk okrągły - Początek, Koniec, Promień” (Circular Arc - Start, End, Radius)

• W grupie „Elementy szkicu” na karcie „Szkicowanie 3D” wybierz narzędzie „Łuk okrągły - Początek, Koniec, Promień”.

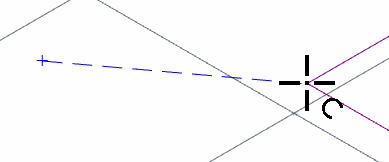

• Kliknij, aby umieścić początek łuku. Zostanie wyświetlony na niebiesko podgląd linii służącej do wyboru punktu końcowego.

• Kliknij w wybranym miejscu, aby umieścić koniec łuku.

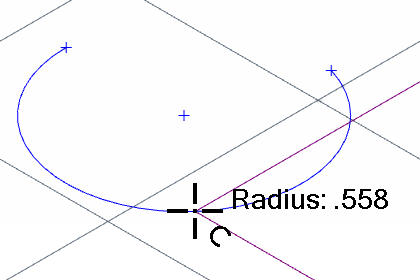

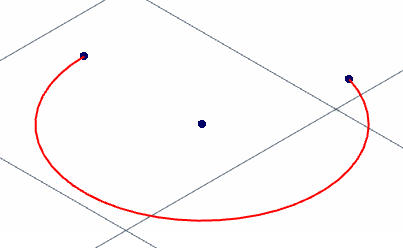

• Kliknij w ostatnim wybranym miejscu, aby określić wartość promienia łuku.

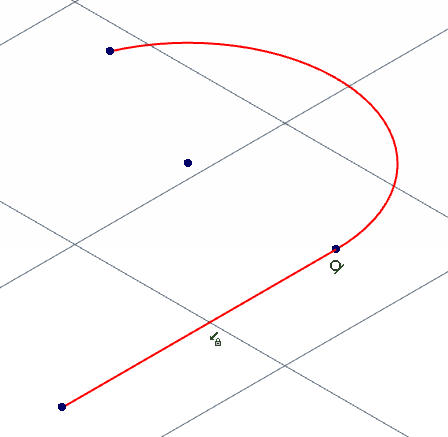

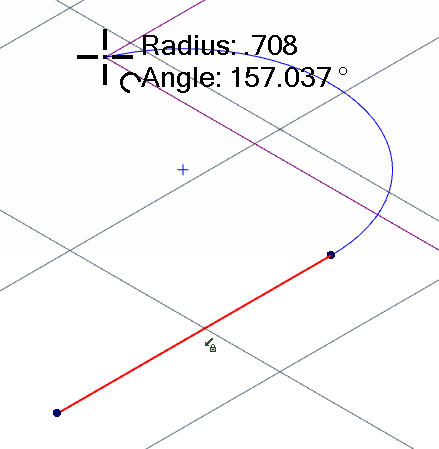

Jak utworzyć „Łuk kołowy - Styczny koniec, Początek” (Circular Arc - Tangent-End, Start)

• W grupie „Elementy szkicu” na karcie „Szkicowanie 3D” wybierz narzędzie „Łuk kołowy - Styczny koniec, Początek”.

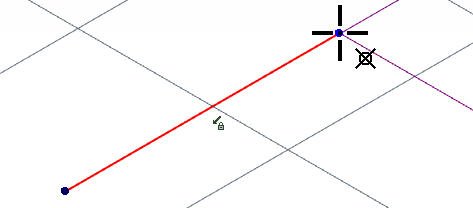

• Kliknij istniejącą linię lub łuk kołowy.

• Przenieś wskaźnik myszy w miejsce, w którym chcesz umieścić koniec łuku. Zostanie wyświetlony na niebiesko podgląd linii łuku.

• Kliknij, aby zatwierdzić promień łuku.

Płaszczyznę łuku wyznacza linia styczna przechodząca przez węzeł początkowy i punkt końcowy łuku.

---
