Tworzenie i usuwanie krzywych spline

Create and Delete Splines

Istnieją trzy różne metody tworzenia krzywych spline:

• Przez punkty odniesienia

• Przez punkty kontrolne

• Przez punkty interpolacji

Jak utworzyć krzywą spline przez punkty odniesienia

• Wybierz narzędzie „Krzywa B-Spline przez punkty odniesienia” (Spline by Reference Points) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

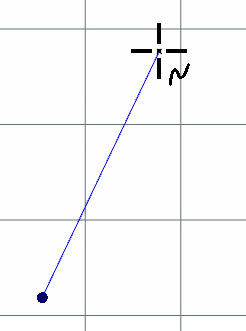

• Kliknij, aby rozpocząć krzywą spline. Krzywa spline zostanie wyświetlona w podglądzie jako niebieska linia.

• Kliknij w innym miejscu, aby umieścić punkt odniesienia krzywej spline. Poruszaj kursorem myszy, aby nadać krzywej kształt.

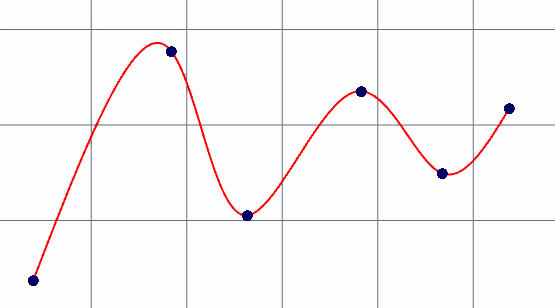

• Klikaj dalej, aby w razie potrzeby utworzyć kolejne punkty odniesienia.

• Kliknij dwukrotnie lub naciśnij klawisz Escape, aby zakończyć krzywą spline.

Po utworzeniu krzywej spline poszczególne punkty odniesienia można przenosić w nowe miejsce w trybie zaznaczania (Select Mode).

Jak utworzyć krzywą B-spline przez punkty kontrolne

• Wybierz narzędzie „Krzywa B-spline przez punkty kontrolne” (Spline by Control Points) z grupy „Elementy szkicu” na karcie „Szkicowanie 2D”.

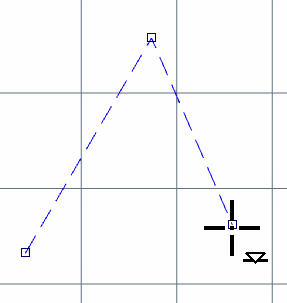

• Kliknij, aby rozpocząć krzywą spline. Krzywa spline zostanie wyświetlona w podglądzie jako niebieska linia przerywana.

• Kliknij w innym miejscu, aby umieścić punkt kontrolny krzywej spline. Poruszaj kursorem myszy, aby nadać krzywej kształt.

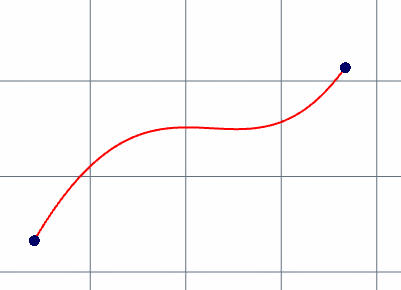

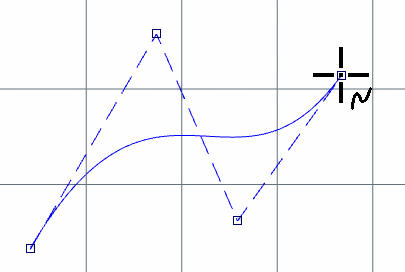

• Klikaj dalej, aby w razie potrzeby utworzyć kolejne punkty kontrolne. Podgląd końcowej krzywej spline jest pokazany jako ciągła pomarańczowa linia.

• Kliknij dwukrotnie lub naciśnij klawisz Escape, aby zakończyć krzywą spline.

Zamkniętą krzywą B-spline można utworzyć, wybierając ostatni punkt kontrolny jako końcowy punkt kontrolny.

Jak utworzyć krzywą B-spline przez punkty interpolacji

Ta metoda polega na określeniu w obszarze roboczym zestawu punktów interpolacji, które definiują krzywą B-spline. Utworzona krzywa przechodzi przez punkty interpolacji i, jeśli zostały określone, spełnia również warunki wektorów stycznych na końcach.

• Wybierz narzędzie „Krzywa B-spline przez punkty Interpolacyjne” (Spline by Interpolation Points) z grupy „Elementy szkicu” na karcie „Szkicowanie 2D”.

• Kliknij, aby rozpocząć krzywą spline. Krzywa spline zostanie wyświetlona w podglądzie jako niebieska linia.

• Kliknij w innym miejscu, aby umieścić punkt interpolacji krzywej spline. Poruszaj kursorem myszy, aby nadać krzywej kształt.

• Klikaj dalej, aby w razie potrzeby utworzyć kolejne punkty interpolacji. Jeden lub więcej punktów interpolacji można określić za pomocą narzędzia „Określenie układu współrzędnych” (Direct Coordinate Entry).

• Kliknij dwukrotnie lub naciśnij klawisz Escape, aby zakończyć krzywą spline.

Wymiarowanie między punktami krzywej spline

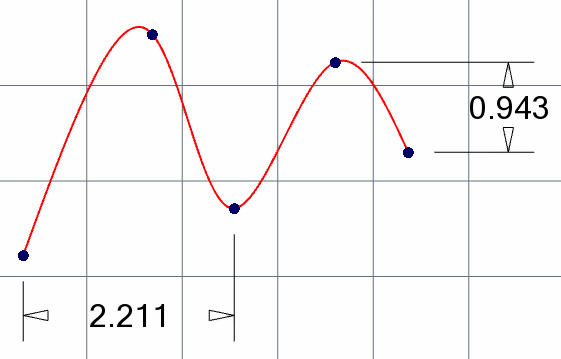

Wymiary liniowe można umieszczać między punktami krzywej spline tylko wtedy, gdy krzywą utworzono przez punkty odniesienia. Wymiarów kątowych nie można umieszczać na krzywej spline. Poniższy przykład pokazuje wymiary pionowe i poziome między punktami krzywej spline.

Jak używać krzywych spline

Poza używaniem krzywych spline jako linii krzywoliniowych można je wykorzystać do:

• Tworzenia kształtów

• Tworzenia ścieżki dla wyciągnięcia po ścieżce

• Zmiany kształtu krzywej spline za pomocą narzędzia modyfikacji kształtu

• Używania narzędzia operacji „Odsunięcie” (Offset) na krzywych spline

Jak usunąć krzywe spline

• Kliknij krzywą spline prawym przyciskiem myszy, aby ją zaznaczyć.

• Wybierz narzędzie „Usuń” (Delete) z menu podręcznego.

---
