Jednostki i tolerancje

Units and Tolerances

Dostęp do tych opcji można uzyskać tylko w obszarze roboczym „Rysunek 2D” (Drawing).

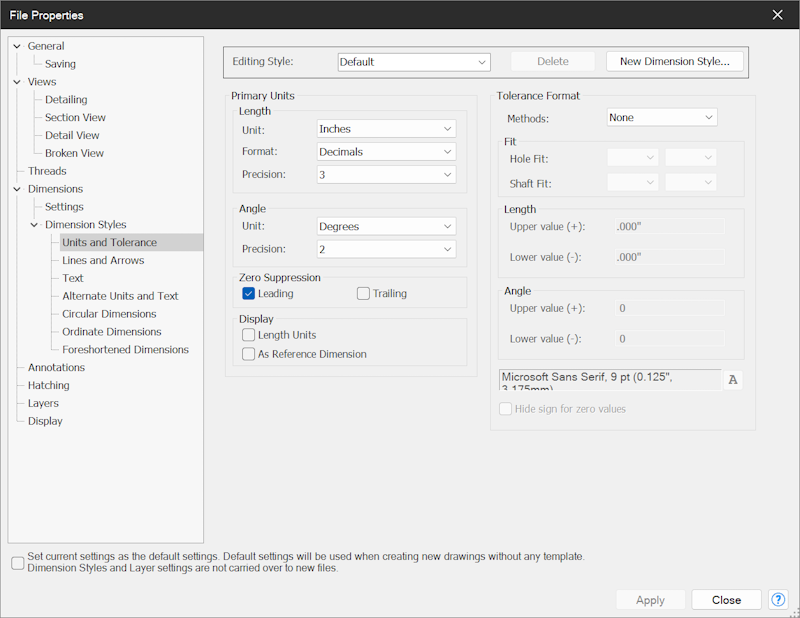

„Edytowany styl” (Editing Style)

Opcje „Edytowany styl” służą do ustawiania edytowanego stylu na podstawie istniejących stylów lub do tworzenia nowego stylu
Opcja „Usuń” (Delete) usuwa aktualnie ustawiony edytowany styl, jednak stylu domyślnego nie można usunąć
Opcja „Nowy styl wymiarowania…” (New Dimension Style…) otwiera okno dialogowe „Nowy styl wymiarowania”, w którym można tworzyć nowe style lub kopiować je z istniejących stylów

„Jednostki podstawowe” (Primary Units) – „Długość” (Length)

Opcja „Jednostka:” (Unit:) określa typ wyświetlanej jednostki spośród opcji „Milimetry” (Millimeters), „Centymetry” (Centimeters), „Metry” (Meters), „Cale” (Inches), „Stopa” (Feet) oraz „Stopy i cale” (Feet and Inches)
Opcja „Format:” (Format:) określa format wyświetlanych jednostek spośród opcji „Dziesiętny” (Decimal) i „Ułamkowy” (Fraction)
Opcje „Precyzja/Mianownik:” (Precision/Denominator:) zmieniają się w zależności od tego, czy opcję „Format:” ustawiono na „Dziesiętny”, czy „Ułamkowy”, i umożliwiają ustawienie precyzji liczby dziesiętnej lub mianownika ułamka dla jednostek

„Jednostki podstawowe” – „Kąt” (Angle)

Opcja „Jednostka:” przełącza przedłużenie średnicy lub łuku szyku od środka szyku do środka otworów, gdy w szyku kołowym używane są otwory (a nie wyciągnięte szkice)
Opcja „Precyzja:” (Precision:) określa znacznik środka szyku spośród opcji „Ciągły” (Continous), „Przerwa w środkach” (Break at Center) i „Przerwa na geometrii” (Break at Geometry)

„Blokowanie zer” (Zero Suppression)

Opcja „Wiodących” (Leading) przełącza wyświetlanie zer wiodących dla jednostek i tolerancji
Opcja „Końcowych” (Trailing) przełącza wyświetlanie zer końcowych dla jednostek i tolerancji

„Wyświetl” (Display)

Opcja „Jednostki długości” (Length Units) przełącza wyświetlanie jednostek długości dla wymiarów
Opcja „Jako wymiarowanie odniesienia” (As Reference Dimension) przełącza wyświetlanie wymiarów w nawiasach

„Format Tolerancji” (Tolerance Format)

Opcja „Metody:” (Methods:) określa metodę wyświetlania tolerancji
Opcja „Pasowanie” (Fit) określa „Otwór” (Hole Fit) i „Wałek” (Shaft Fit) dla tolerancji, jeśli wybrano „Metodę pasowania” (Fit Method)
Opcja „Długość” określa długość formatów tolerancji dla odpowiednich metod
Opcja „Kąt” określa kąt formatów tolerancji dla odpowiednich metod
Opcja „Czcionka” (Font) określa „Czcionkę”, „Styl czcionki” (Font Style), „Rozmiar” (Size), „Efekty czcionki” (Font Effects) i „Skrypt” (Script) dla tolerancji
Opcja „Ukryj znak dla wartości zerowych” (Hide sign for zero values) umożliwia wyłączenie znaków tolerancji dla wartości zerowych zgodnie z normami JIS.

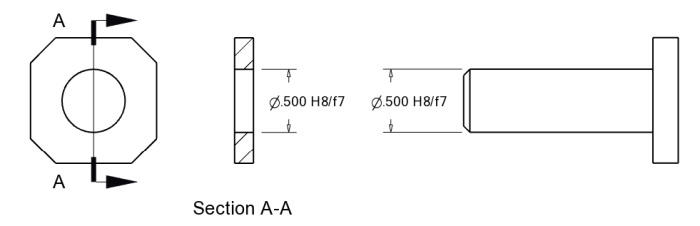

Tolerancje pasowania wykorzystują standardowe odchyłki podstawowe i klasy tolerancji międzynarodowej (IT) do określania rodzaju pasowania otworu i wałka.
