Nieprawidłowe wyświetlanie wymiarów, uwag i tekstu na rysunkach 2D

2D Drawing Dimensions, Notes, and Text Not Displaying Correctly

Ten problem można zazwyczaj przypisać jednej z kilku przyczyn

Problemy z grafiką Zalecamy dedykowaną kartę graficzną obsługującą DirectX 9.0c lub nowszy. Upewnij się, że specyfikacja urządzenia spełnia minimalne wymagania oprogramowania. Może być konieczne wyłączenie opcji „Zaawansowany rendering 2D” (Advanced 2D Rendering), przechodząc do „Opcje Alibre” (Alibre Options) > „Wyświetl” (Display) > „Ogólne” (General).
Domyślne ustawienia rozmiaru czcionki systemu Windows, dostępne tutaj: „Panel sterowania” (Control Panel) > „Wszystkie elementy Panelu sterowania” (All Control Panel Items) > „Ekran” (Display) Aby uzyskać wymagane rezultaty, Alibre Design zaleca wybranie ustawienia „Ekran” > „Zalecana skala” (Recommended scale), zależnie od monitora.

Alternatywnie: Nadpisz domyślne ustawienie wyświetlania systemu Windows dla Alibre Design, przechodząc do C:\Program Files\3D Systems\Alibre Design\Program Znajdź plik Alibre Design.exe, kliknij go prawym przyciskiem myszy i wybierz „Właściwości” (Properties) > „Zgodność” (Compatibility) Wyłącz opcję „Skalowanie ekranu przy ustawieniach wysokiej rozdzielczości DPI” (Display Scaling on high DPI settings) i kliknij „OK” (okay). W razie potrzeby wybierz „Zmień ustawienia dla wszystkich użytkowników” (Change settings for all users). Uruchom ponownie Alibre Design i sprawdź, czy wymiary, uwagi oraz tekst na rysunku 2D są wyświetlane w całości.

Sprawdź, czy przyczyną problemu nie jest niestandardowa konfiguracja „Styl wymiarowania” (Dimension Style). Sprawdź również ustawienia widoczności i kolorów w oknie „Właściwości rysunku Alibre Design” (Alibre Design Drawing Properties), w sekcjach „Adnotacje” (Annotations), „Warstwy” (Layers) i „Wyświetl”, ponieważ mogą one wpływać na widoczność. Możliwe, że zostały one po prostu wyłączone. Zapoznaj się z poniższym artykułem, aby dowiedzieć się, jak rozwiązać ten problem:

Dlaczego moje wymiary lub uwagi nie są wyświetlane ani zachowywane na rysunkach 2D?

Jeśli wszystkie powyższe rozwiązania zawiodą, wykonaj poniższe czynności, aby usunąć lub zresetować profil User.net:

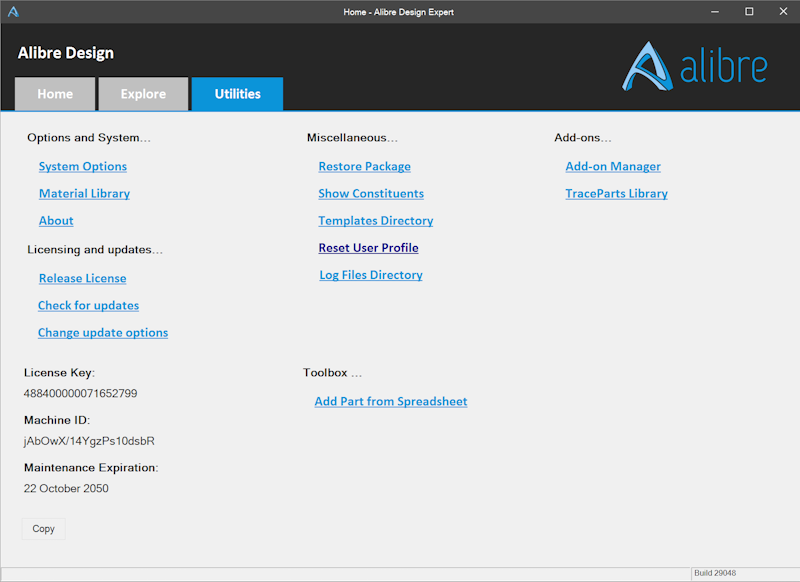

Kliknij kartę „Narzędzia” (Utilities) w „Okno Główne” (Home Window) programu Alibre, a następnie kliknij „Reset Profilu” (Reset User Profile).

Spowoduje to zapisanie istniejącego profilu jako kopii zapasowej i przywrócenie domyślnych ustawień interfejsu użytkownika Alibre. Po zakończeniu tej operacji konieczne będzie ponowne skonfigurowanie wszystkich niestandardowych skrótów klawiaturowych, pasków narzędzi i schematów kolorów.

Oryginał: 2D Drawing Dimensions, Notes, and Text Not Displaying Correctly
