Wizualizację gwintów z użyciem tekstur i kolorów wprowadzono w wersji 22. Operacje gwintów („Otwór” (Hole)/„Zewnętrzny gwint kosmetyczny” (External Cosmetic Thread)) utworzone przed wersją 22 nie będą automatycznie działać z wizualizacją gwintów kosmetycznych.

Jak zaktualizować starsze gwinty na potrzeby wizualizacji

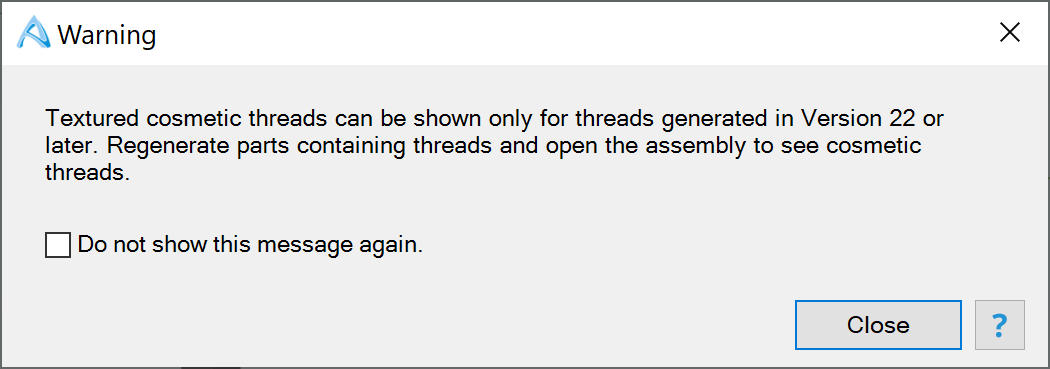

W wersji 22 i nowszych operacje zawierające gwinty automatycznie generują dodatkowe dane, których narzędzie do wizualizacji gwintów używa do prawidłowego ustawienia tekstury, koloru i geometrii w widoku 3D. Gwinty utworzone przed wersją 22 nie zawierają tych dodatkowych danych, dlatego nie można ich prawidłowo wizualizować. Gdy w modelu występują takie gwinty, podczas próby przełączenia stylu gwintu na „Tekstura” (Texture) lub „Kolor” (Color) może zostać wyświetlone następujące ostrzeżenie:

Operacje „Otwór” i „Zewnętrzny gwint kosmetyczny” należy jednokrotnie przebudować w wersji 22 lub nowszej, aby utworzyć dodatkowe dane. Można to zrobić na kilka sposobów.

Przebudowywanie całej części

Aby przebudować część:

Otwórz ją.

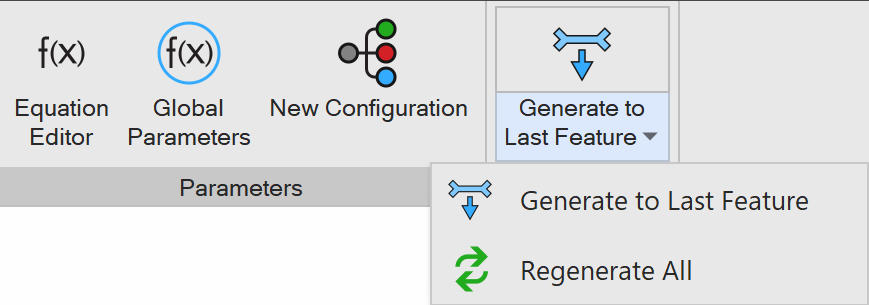

Naciśnij klawisz F5 lub kliknij narzędzie „Odśwież wszystko” (Regenerate All) na wstążce:

Zapisz część.

Częściowe przebudowywanie

Nie musisz używać polecenia „Odśwież wszystko” — choć jest to łatwiejsze, w przypadku bardzo złożonych części może być czasochłonne. Przeciągnij znacznik końca historii nad najwyżej położoną operację gwintu, a następnie z powrotem na sam dół. Spowoduje to przebudowanie odpowiednich operacji, co jest wystarczające. Po przebudowaniu gwintów zapisz część.
