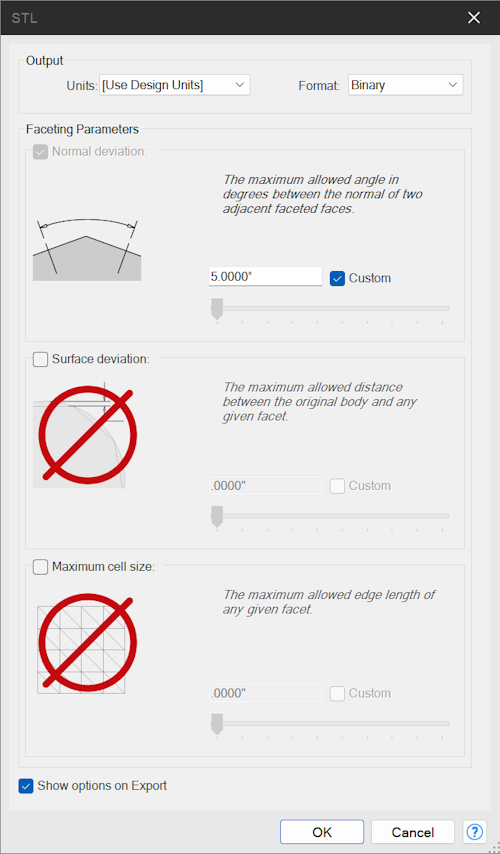

Podczas eksportowania do formatu STL może być konieczne dostosowanie niektórych ustawień w opcjach „Eksportuj” (Export), zależnie od oczekiwanego poziomu gładkości modelu.
„STL Dane wyjściowe” (Output):
Opcja „Jednostki” (Units) umożliwia wybranie jednostki spośród następujących opcji: [„Użyj jednostek projektu” (Use Design Units)], milimetry, centymetry, metry, cale lub stopy.
Opcja „Format” (Format) umożliwia wybranie formatu „Binarny” (Binary) lub „ASCII” (ASCII). Pliki binarne są zazwyczaj mniejsze niż pliki ASCII i szybciej przetwarzane w programach innych firm.
Eksport STL nie zawiera informacji o jednostkach, dlatego wybrana tutaj jednostka zależy od ustawień importu programu docelowego, a nie od jednostek wyświetlania użytych podczas tworzenia modelu. Na przykład większość programów do cięcia modeli na warstwy używa milimetrów.
Parametry siatki (Faceting Parameters)
Dział zatytułowany „Parametry siatki (Faceting Parameters)”W plikach STL wszystkie zakrzywione ściany modelu są dzielone na trójkątne elementy siatki, co ułatwia wykonywanie obliczeń. Ustawienia „Parametry siatki” w opcjach eksportu STL określają liczbę elementów siatki używanych do utworzenia takiej zakrzywionej geometrii.

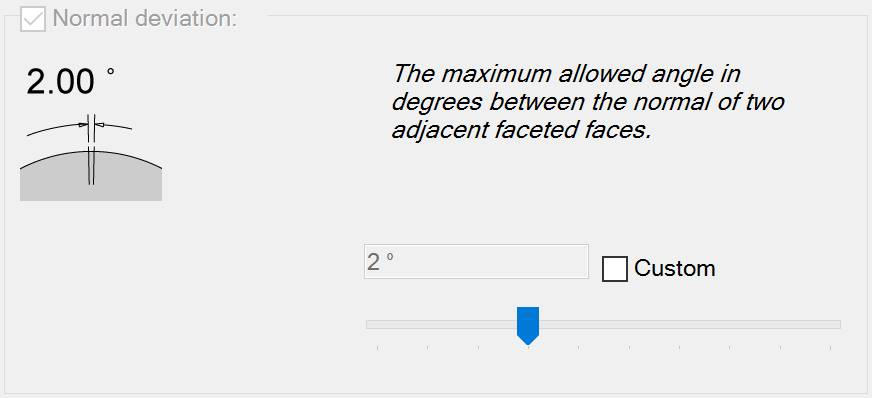

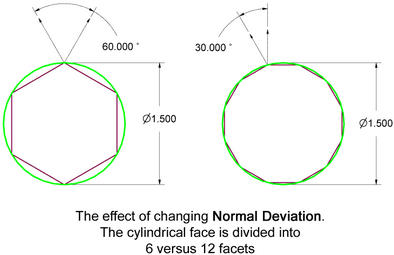

Opcja „Odchylenie normalnych” (Normal Deviation) włącza lub wyłącza stosowanie odchylenia normalnych w parametrach siatki. Określa ono dokładność odwzorowania modelu przez elementy siatki i może być korzystne, ponieważ nie wpływa na całkowity rozmiar pliku.
Suwak opcji „Odchylenie normalnych” ma 10 wstępnie zdefiniowanych wartości granicznych z zakresu od 0.5 do 40. Włączenie opcji „Dowolny” (Custom) blokuje suwak, ale umożliwia wprowadzenie dowolnej wartości dodatniej większej niż 0.5.

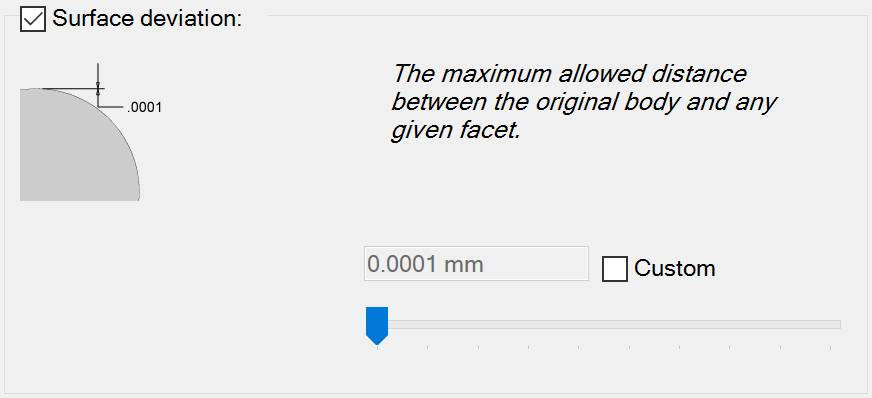

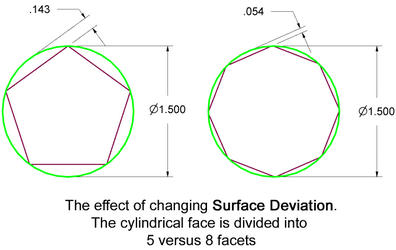

Opcja „Odchylenie powierzchni” (Surface Deviation) włącza lub wyłącza stosowanie odchylenia powierzchni w parametrach siatki. Określa ono dokładność odwzorowania modelu przez elementy siatki na podstawie odległości między elementami siatki a reprezentowaną przez nie powierzchnią.
Wartość opcji „Odchylenie powierzchni” zależy od rozmiaru modelu i stanowi ułamek długości przekątnej obwiedni ściany, niezależnie od jednostek miary tej ściany. Suwak opcji „Odchylenie powierzchni” ma 10 wstępnie zdefiniowanych wartości granicznych z zakresu od 0.001 do .05. Włączenie opcji „Dowolny” blokuje suwak i umożliwia wprowadzenie dowolnej wartości dodatniej większej niż .0000001.

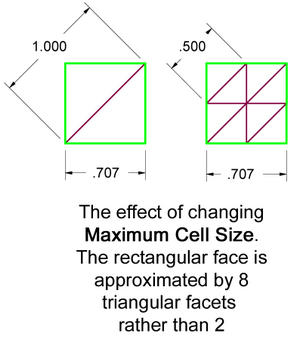

Opcja „Maksymalny rozmiar komórki” (Maximum Cell Size) włącza lub wyłącza stosowanie maksymalnego rozmiaru komórki w parametrach siatki. Określa ona długość krawędzi trójkątów tworzących powierzchnie modelu. Ponieważ element siatki nie może być większy niż komórka, za pomocą tej opcji można określić maksymalny rozmiar elementu siatki. Większe wartości powodują tworzenie większych elementów siatki, a tym samym mniej dokładnego modelu, natomiast mniejsze wartości powodują tworzenie mniejszych i gładszych elementów siatki oraz zwiększenie rozmiaru pliku.
Domyślna wartość opcji „Maksymalny rozmiar komórki” wynosi 0, a sama opcja jest wyłączona. Jeśli wartość tej opcji wynosi zero, maksymalna długość krawędzi nie jest uwzględniana podczas tworzenia siatki. Suwak opcji „Maksymalny rozmiar komórki” ma 10 wstępnie zdefiniowanych wartości granicznych z zakresu od 0.05 do 4. Włączenie opcji „Dowolny” blokuje suwak i umożliwia wprowadzenie dowolnej wartości dodatniej większej niż .0000001.
