Tworzenie pól

Creating Fields

Pola są zwykle używane podczas konfigurowania symboli niestandardowych lub niestandardowych szablonów rysunków.

Obok pól zazwyczaj tworzy się etykiety. Etykiety są tekstem, który się nie zmienia, i wskazują, co reprezentuje dane pole.

Jak rozpocząć tworzenie pola tekstowego

Wybierz opcję „Pole” (Field) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie” (Sketching).

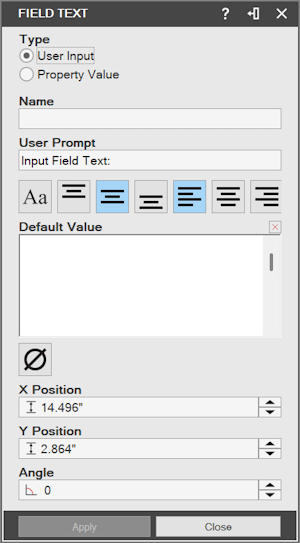

Zostanie wyświetlone okno dialogowe „Pole tekstowe” (Field Text). W opcjach „Ustaw typ” (Set Type) wybierz opcję „Wprowadzenie użytkownika” (User Input) albo „Wartość właściwości projektu” (Design Property Value).

Ustaw „Nazwę” (Name).
W polu wprowadzania „Komunikat” (Prompt) wpisz komunikat, który użytkownik zobaczy po zastosowaniu symbolu niestandardowego lub szablonu.
Ustaw „Opcje Tekstu” (Text Options) dla pola.
W polu wprowadzania „Wartość domyślna:” (Default Value:) wpisz domyślny ciąg tekstowy, który zostanie wyświetlony, jeśli użytkownik nie wprowadzi wartości.
Ustaw wartości „Pozycjonuj i Obracaj” (Position and Rotation) dla pola. Pole nie zostanie przeniesione, dopóki nie klikniesz przycisku „Zatwierdź” (Apply).
Kliknij przycisk „Zatwierdź”, aby zaakceptować wszystkie wartości.

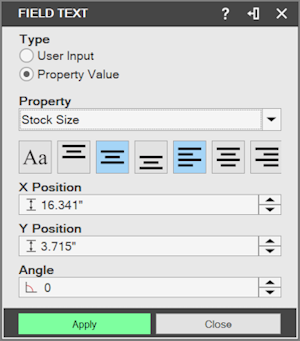

Kliknij menu rozwijane „Wartość” (Value) i wybierz właściwość projektu, która ma zostać użyta. W tym przykładzie zostanie użyta opcja „Ilość w magazynie” (Stock Size).

Ustaw „Opcje Tekstu” dla pola.
W polu wprowadzania „Wartość domyślna:” wpisz domyślny ciąg tekstowy, który zostanie wyświetlony, jeśli użytkownik nie wprowadzi wartości.
Ustaw wartości „Pozycjonuj i Obracaj” dla pola. Pole nie zostanie przeniesione, dopóki nie klikniesz przycisku „Zatwierdź”.
Kliknij przycisk „Zatwierdź”, aby zaakceptować wszystkie wartości.
