Zmiana aktywnej konfiguracji komponentu w złożeniu
Change a Component’s Active Configuration in an Assembly
Części lub podzespoły wstawiane do złożenia są wstawiane z użyciem ostatniej aktywnej „Konfiguracji” (Configuration) ustawionej podczas zapisywania części lub podzespołu. Po wstawieniu części lub podzespołu można w razie potrzeby zmienić jego konfigurację.
Zmiana konfiguracji używanej przez komponent
Dział zatytułowany „Zmiana konfiguracji używanej przez komponent”Odszukując węzeł „Konfiguracje” (Configurations) żądanego komponentu na „Drzewie projektu” (Design Explorer), można wybrać aktywną konfigurację.
Zmień aktywną konfigurację komponentu w złożeniu

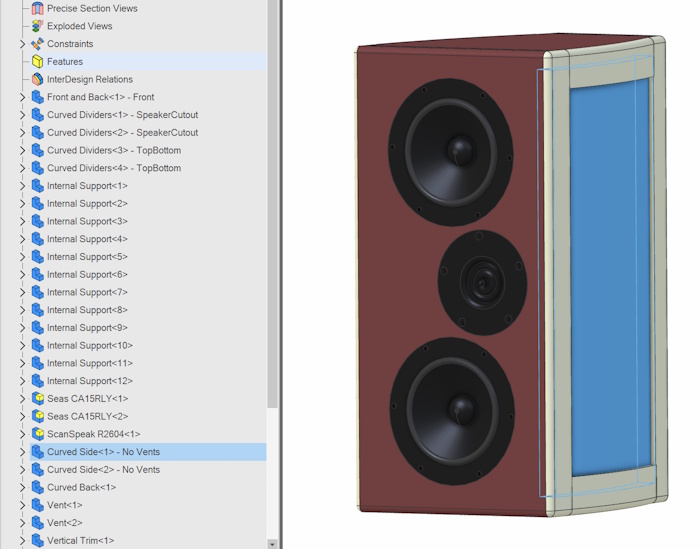

- Znajdź żądaną część lub podzespół na „Drzewie projektu”.
Aby szybko odnaleźć część, kliknij prawym przyciskiem myszy jej model 3D w obszarze roboczym i wybierz „Pokaż część na drzewku projektu” (Show Part in Explorer).

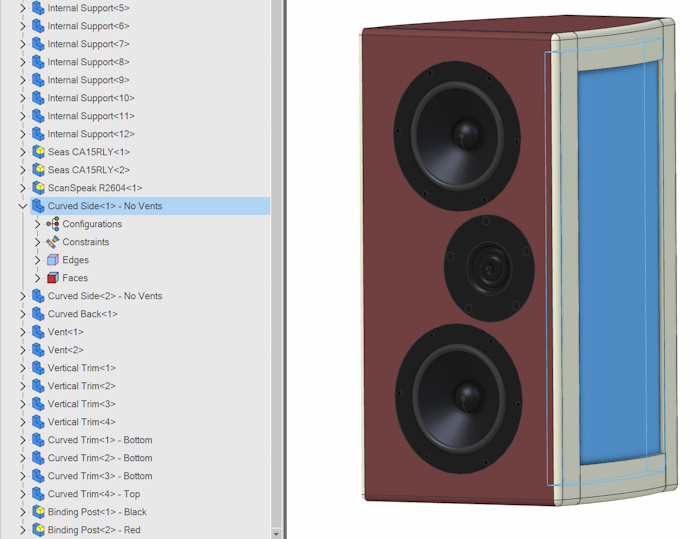

- Rozwiń węzeł żądanego komponentu, aż będzie widoczny węzeł „Konfiguracje”.
Nie można uzyskać dostępu do węzła „Konfiguracje” komponentu/podzespołu, dopóki nie rozpocznie się edycji obiektu nadrzędnego tego komponentu/podzespołu, którym zazwyczaj jest podzespół. Jeśli na przykład chcesz edytować część w podzespole, kliknij prawym przyciskiem myszy nazwę podzespołu na „Drzewie projektu” i wybierz „Edycja Części/Podzespołu” (Edit Here). Węzły „Konfiguracje” części podzespołu będą teraz dostępne.

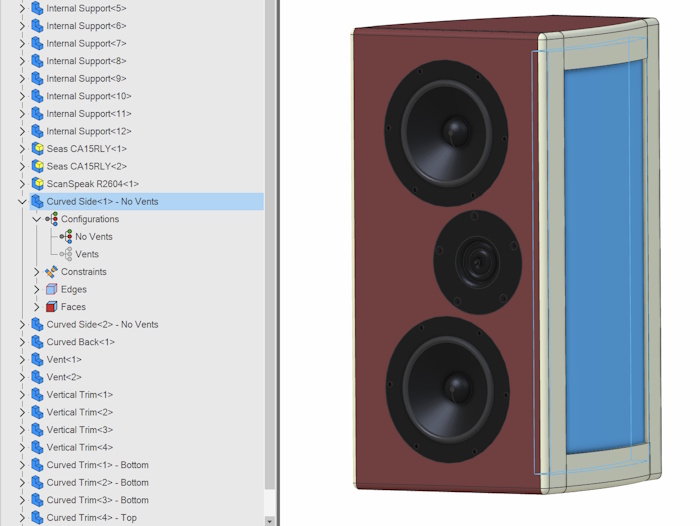

- Rozwiń węzeł „Konfiguracje” żądanego komponentu. Zostaną wyświetlone konfiguracje części lub podzespołu. Obecnie aktywną konfiguracją jest „Bez otworów wentylacyjnych” (No Vents).

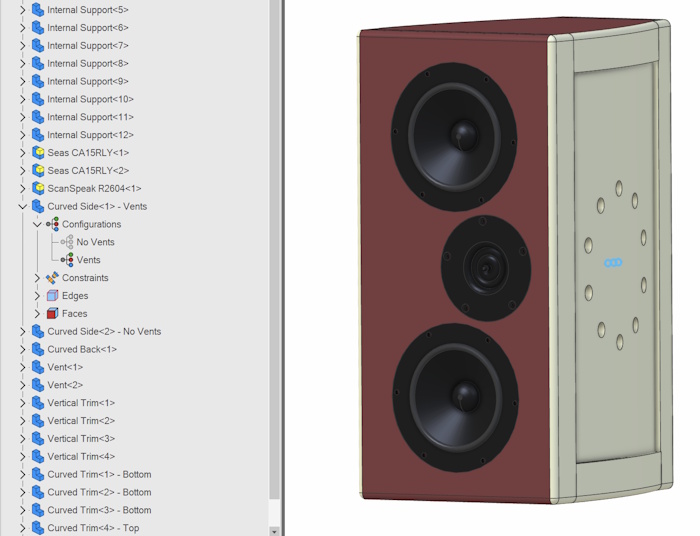

- Kliknij dwukrotnie nazwę konfiguracji albo kliknij ją prawym przyciskiem myszy i wybierz „Uaktywnij” (Activate), aby ustawić ją jako aktywną. Nie wpłynie to na konfigurację aktywną w żadnym innym złożeniu ani w obszarze roboczym oryginalnego modelu. Model zostanie odpowiednio zaktualizowany.

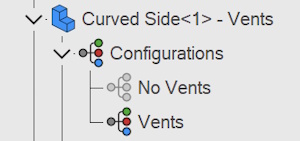

W przypadku komponentów z wieloma konfiguracjami nazwa aktywnej konfiguracji zostanie dołączona do nazwy komponentu na „Drzewie projektu”. Pozwala to szybko sprawdzić aktywną konfigurację bez rozwijania węzła „Konfiguracje” każdego komponentu.
Oryginał: Change a Component’s Active Configuration in an Assembly
