Składniki

Constituents

Możesz wyświetlić wszystkie podstawowe i rozszerzone składniki pliku.

Czym jest składnik?

Składnikiem jest każdy plik używany do utworzenia aktualnie wyświetlanego elementu. Składnik podstawowy to każdy plik znajdujący się na najwyższym poziomie hierarchii komponentu. Składnik rozszerzony to każdy plik znajdujący się na innym poziomie hierarchii komponentu niż poziom najwyższy.

| W tym przykładzie: Part A, Part B i Sub-Assembly są składnikami podstawowymi pliku Main Assembly. Part A i Part C są składnikami podstawowymi pliku Sub-Assembly. Part A i Part C są składnikami rozszerzonymi pliku Main Assembly, ponieważ znajdują się na poziomie innym niż najwyższy. Part A jest przykładem pliku, który jest składnikiem podstawowym 2 plików, a jednocześnie składnikiem rozszerzonym złożenia Main Assembly.

Pojęcie składników ma również zastosowanie w innych sytuacjach. Na przykład na rysunku złożenia Main Assembly plik Main Assembly byłby składnikiem rysunku. Wszystkie komponenty w Main Assembly byłyby zatem składnikami rozszerzonymi rysunku. Ponadto plik parametrów globalnych może być składnikiem części, jeśli jest w niej używany.

Wyświetlanie składników

Możesz wyświetlić składniki pliku, aby sprawdzić wszystkie pliki użyte do utworzenia projektu.

Wyświetlanie składników pliku

Znajdź odpowiedni plik. Najczęściej jest to rysunek lub złożenie, ale składniki może mieć niemal każdy plik Alibre.
Wybierz go z listy, aby uaktywnić jego kartę.

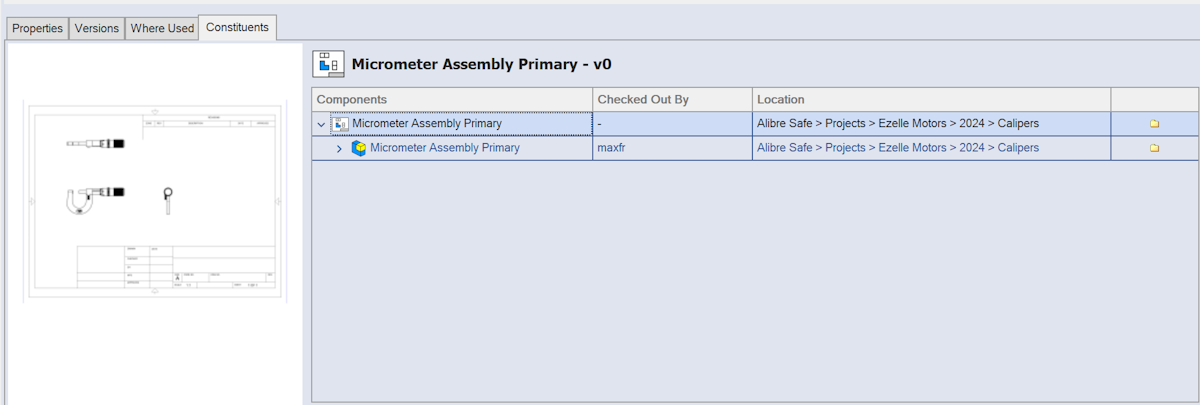

Kliknij kartę „Składniki” (Constituents). Zostaną wyświetlone wszystkie składniki podstawowe.

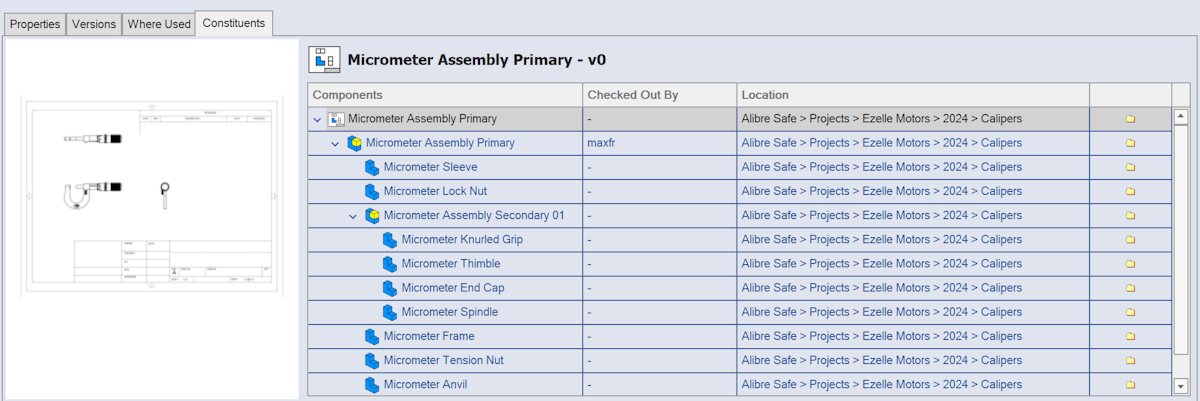

Kliknij strzałki widoczne obok nazwy komponentu, aby przejść w głąb hierarchii i wyświetlić składniki rozszerzone:

Oryginał: Constituents
