Tryb automatycznego rozstrzelenia

Auto Explode Mode

Widok obszaru roboczego złożenia można rozstrzelić na potrzeby analizy i dokumentacji. Przed utworzeniem widoku rozstrzelonego złożenie musi mieć zdefiniowane relacje. Wstawienie widoku rozstrzelonego wpływa tylko na sposób wyświetlania i nie zmienia żadnych relacji ani ustawionych parametrów. Opcji „Automatyczne rozstrzelenie” (Auto Explode) i „Ręczny tryb rozstrzelenia” (Manual Explode) można używać osobno lub łącznie. W obszarze roboczym złożenia można utworzyć wiele widoków rozstrzelonych. Widoki rozstrzelone można zapisać wraz z projektem, a następnie wykorzystać w rysunkach.

W przypadku prostych złożeń automatyczne rozstrzelenie może dać zadowalające wyniki, jednak ręczne zdefiniowanie kroków może dać lepsze rezultaty.

Jak korzystać z trybu automatycznego rozstrzelenia

Wybierz narzędzie „Widok rozstrzelony” (Exploded View) w grupie „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly). Zostanie wyświetlona karta „Widok rozstrzelony” wraz z dostępnymi na niej narzędziami.

W „Drzewie projektu” (Design Explorer) zostanie utworzona nowa operacja „Widok rozstrzelony”. Jej niebieski kolor oznacza, że jest to aktualny widok.

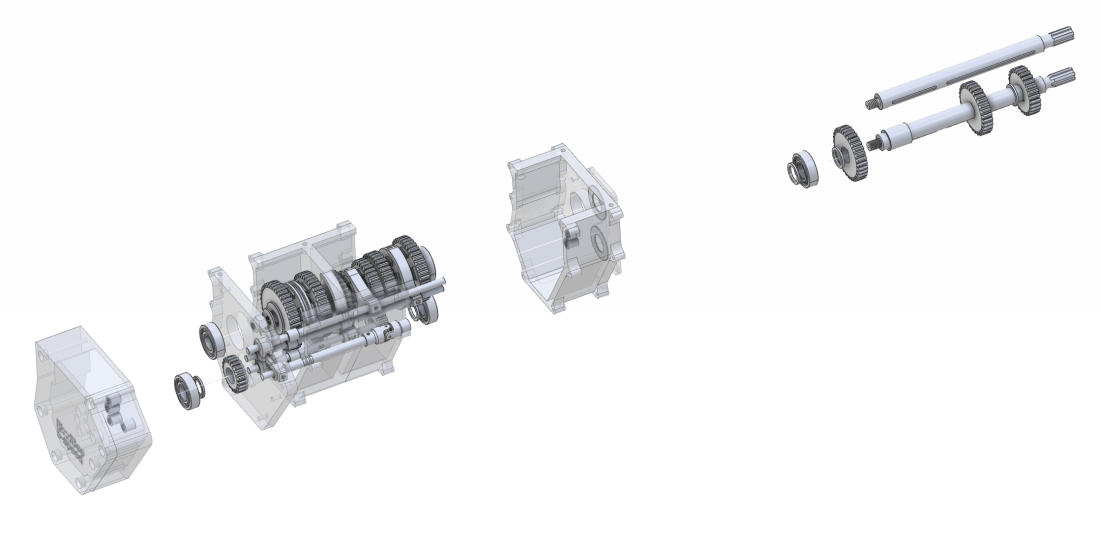

Wybierz narzędzie „Automatyczne rozstrzelenie” w grupie „Widok rozstrzelony” na karcie „Widok rozstrzelony”. Części złożenia zostaną automatycznie rozstrzelone.

Użyj narzędzi „Powiększ rozstrzelenie” (Expand) i „Zmniejsz rozstrzelenie” (Contract) w grupie „Widok rozstrzelony” na karcie „Widok rozstrzelony”, aby zmniejszyć lub zwiększyć odległość rozstrzelenia o ustaloną wartość.

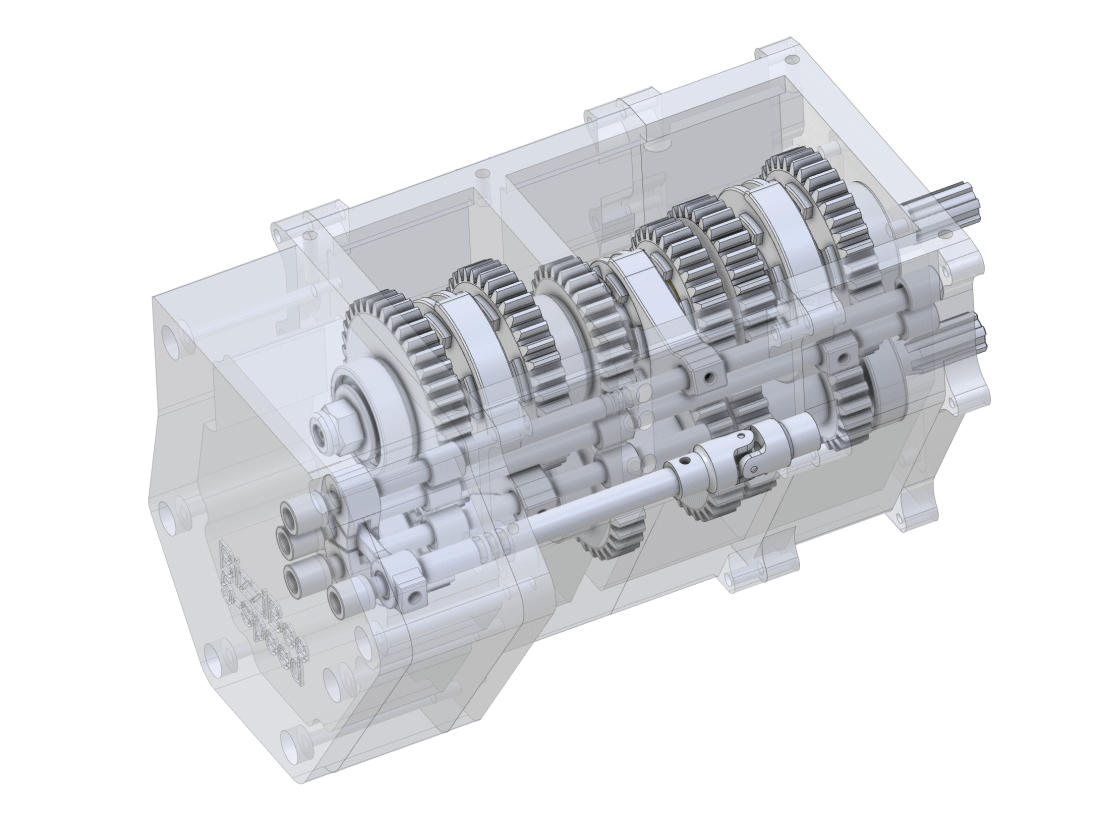

Aby przywrócić część do jej pierwotnej pozycji, kliknij ją prawym przyciskiem myszy i wybierz opcję „Przywróć pozycję domyślną” (Restore to Default Position).
Wybierz narzędzie „Wyjdź z widoku rozstrzelonego” (Exit Exploded View) w grupie „Narzędzia złożenia” na karcie „Złożenie”. Możesz też kliknąć prawym przyciskiem myszy operację „Widok rozstrzelony” w „Drzewie projektu” lub obszar roboczy, a następnie wybrać opcję „Wyjdź z widoku rozstrzelonego”.
