Środowisko projektowania złożeń

Assembly Workspace

„Środowisko projektowania złożeń” zawiera:

„Interfejs wstążki” (Ribbon Interface) — narzędzia do modelowania i wizualizacji modelu
„Drzewo projektu” (Design Explorer) — listę części i podzespołów, geometrii odniesienia oraz relacji powiązanych z modelem
„Obszar roboczy” (Work Area) — dużą część ekranu służącą do wyświetlania modelu

Złożenie może składać się z części i innych złożeń, nazywanych podzespołami. Części i podzespoły tworzące złożenie nazywa się jego elementami składowymi. Kliknięcie znaku plus obok podzespołu w „Drzewie projektu” wyświetla wszystkie jego elementy składowe. Podobnie kliknięcie znaku plus obok części w „Drzewie projektu” wyświetla konfiguracje części, relacje, „Krawędzie” (Edges) i „Lica” (Faces).

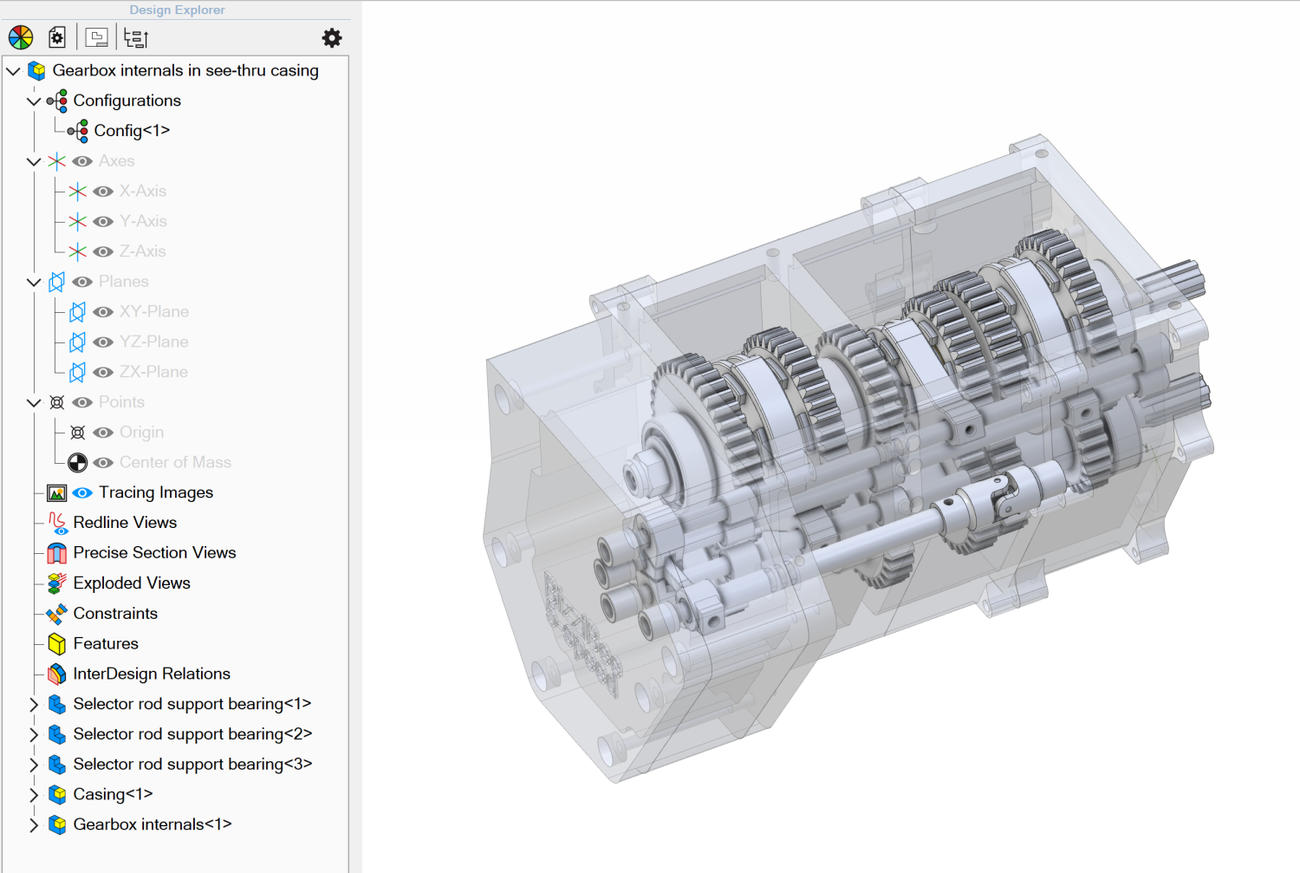

Typowe złożenie może mieć następującą strukturę:

Ikona złożenia oznacza złożenie lub podzespół Ikona części oznacza część

„Interfejs wstążki złożenia” (Assembly Ribbon Interface)

Poznaj „Interfejs wstążki złożenia”.

Zobacz „Interfejs wstążki złożenia”

„Drzewo projektu w środowisku projektowania złożeń” (Assembly Workspace Design Explorer)

Poznaj „Drzewo projektu”.

Zobacz „Drzewo projektu w środowisku projektowania złożeń”

Oryginał: Assembly Workspace
