Linie i strzałki

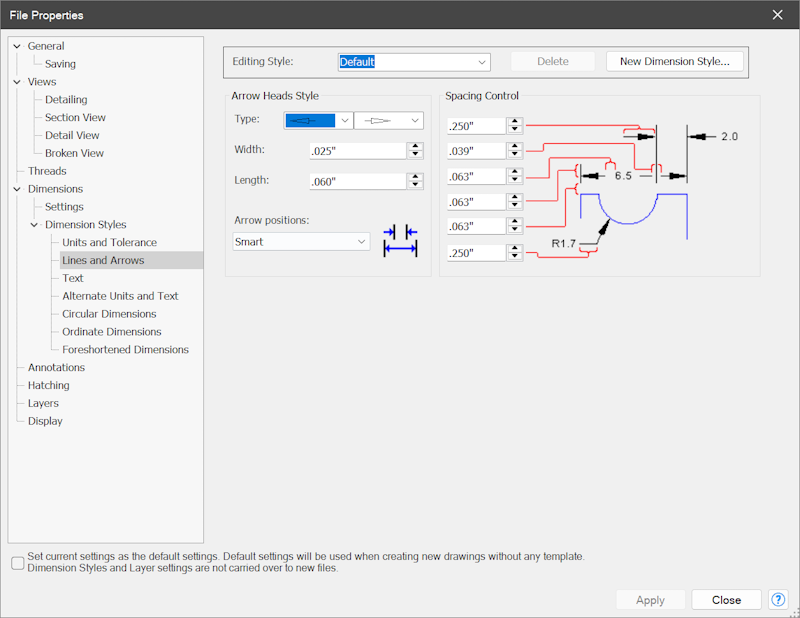

Lines and Arrows

Dostęp do tych opcji jest możliwy tylko w przestrzeni roboczej rysunku (Drawing).

Edytowany styl

• Opcje „Edytowany styl” (Editing Style) służą do wyboru edytowanego stylu spośród istniejących stylów lub do utworzenia nowego stylu.

• Opcja „Usuń” (Delete) usuwa aktualnie ustawiony edytowany styl; nie można jednak usunąć stylu domyślnego.

• Opcja „Nowy styl wymiarowania…” (New Dimension Style…) otwiera okno „Nowy styl wymiarowania”, w którym można tworzyć nowe style lub kopiować je z istniejących stylów.

Styl Grotu Strzałki

• Opcja „Typ” (Type) ustawia typ używanych grotów strzałek.

• Opcja „Szerokość” (Width) ustawia szerokość grotów strzałek.

• Opcja „Długość” (Length) ustawia długość grotów strzałek.

• Opcja „Pozycja strzałki” (Arrow positions) ustawia sposób umieszczania strzałek spośród wartości „Inteligentny” (Smart), „Do środka rozszerzonych linii” (Inside extension lines) i „Poza liniami rozszerzenia” (Outside extension lines).

Ustawienia wymiarów

• Opcje „Ustawienia wymiarów” (Spacing Control) ustalają odstępy dla linii i strzałek.

---

Oryginał: Lines and Arrows
