Modyfikowanie operacji Baza zagięcia konturowego

Modify Contour Base Flanges

Po utworzeniu operacji „Baza zagięcia konturowego” można ją zmodyfikować.

Jak zmodyfikować operację „Baza zagięcia konturowego”

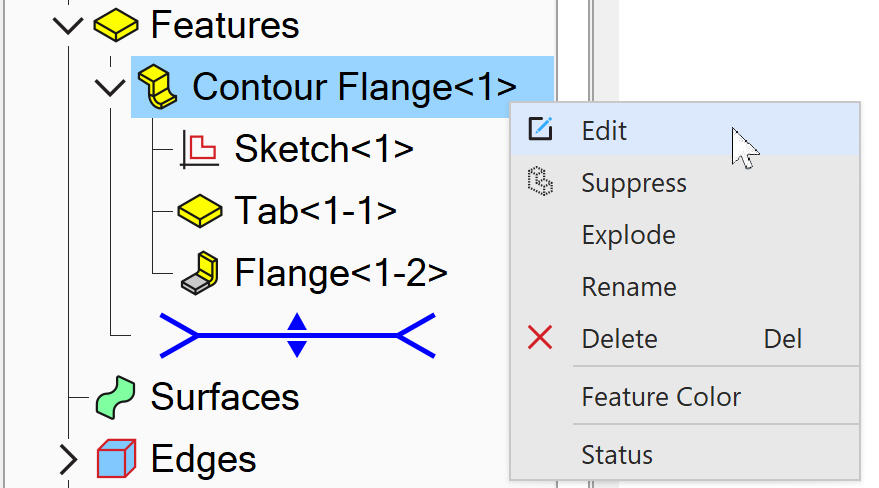

• Kliknij prawym przyciskiem myszy istniejącą operację „Zagięcie konturowe” (Contour Flange) w „Drzewie projektu” (Design Explorer) i wybierz polecenie „Edycja” (Edit).

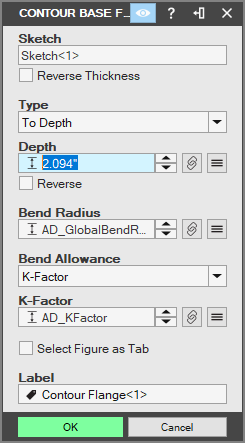

• Zostanie wyświetlone okno „Baza zagięcia konturowego” dla istniejącej ścianki.

• Zmień dostępne parametry i ustawienia zgodnie z potrzebami.

• Kliknij przycisk „OK” (OK). Operacja „Zagięcie konturowe” zostanie zaktualizowana w obszarze roboczym.

Jak zmodyfikować szkice poszczególnych ścianek lub zakładek w operacji „Baza zagięcia konturowego”

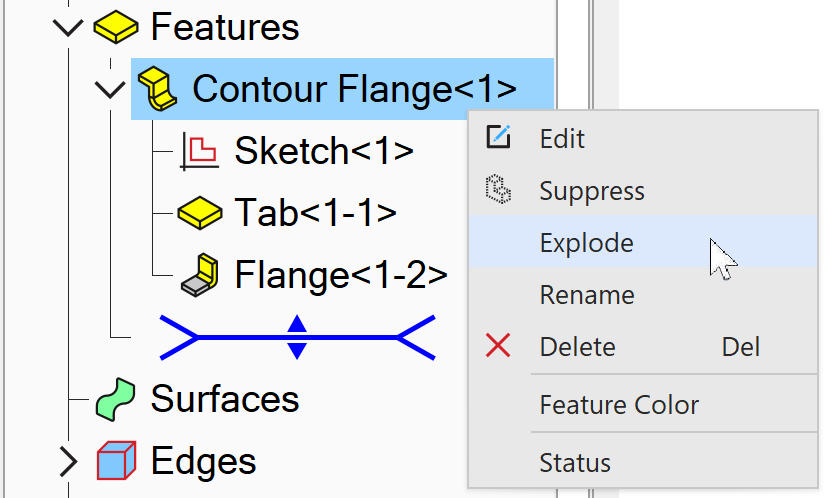

• Kliknij prawym przyciskiem myszy istniejącą operację „Zagięcie konturowe” w „Drzewie projektu” i wybierz polecenie „Rozbij” (Explode).

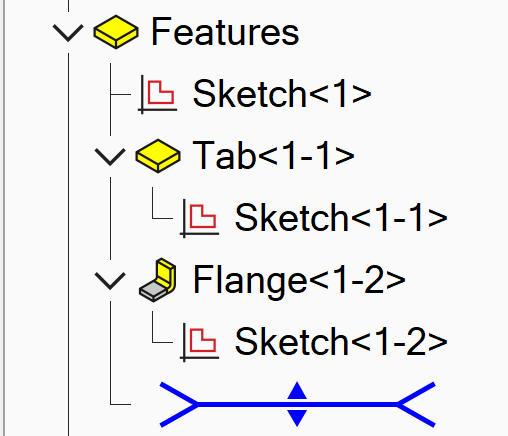

• Zostanie utworzony zestaw zakładki i ścianki, typowy dla alternatywnej metody tworzenia części blaszanych.

• Zmień poszczególne zakładki i ścianki zgodnie z potrzebami.

• Kliknij przycisk „OK”. Operacja „Zagięcie konturowe” zostanie zaktualizowana w obszarze roboczym.

---

Oryginał: Modify Contour Base Flanges
