Czym są konfiguracje

What Are Configurations

Konfiguracje projektu pozwalają tworzyć wiele wariantów części lub złożeń i przełączać je w razie potrzeby w obrębie jednego pliku części lub złożenia. Są szczególnie przydatne w przypadku rodzin części o podobnej geometrii.

Za pomocą „Konfiguracje” (Configurations) najczęściej steruje się następującymi elementami:

„Parametry” (Parameters)
„Pominięcie Cechy” (Feature Suppression)
„Dane (Właściwości ogólne)” (Part Data Properties)
„Właściwości koloru” (Color Properties)

Przykłady konfiguracji

Części standardowe

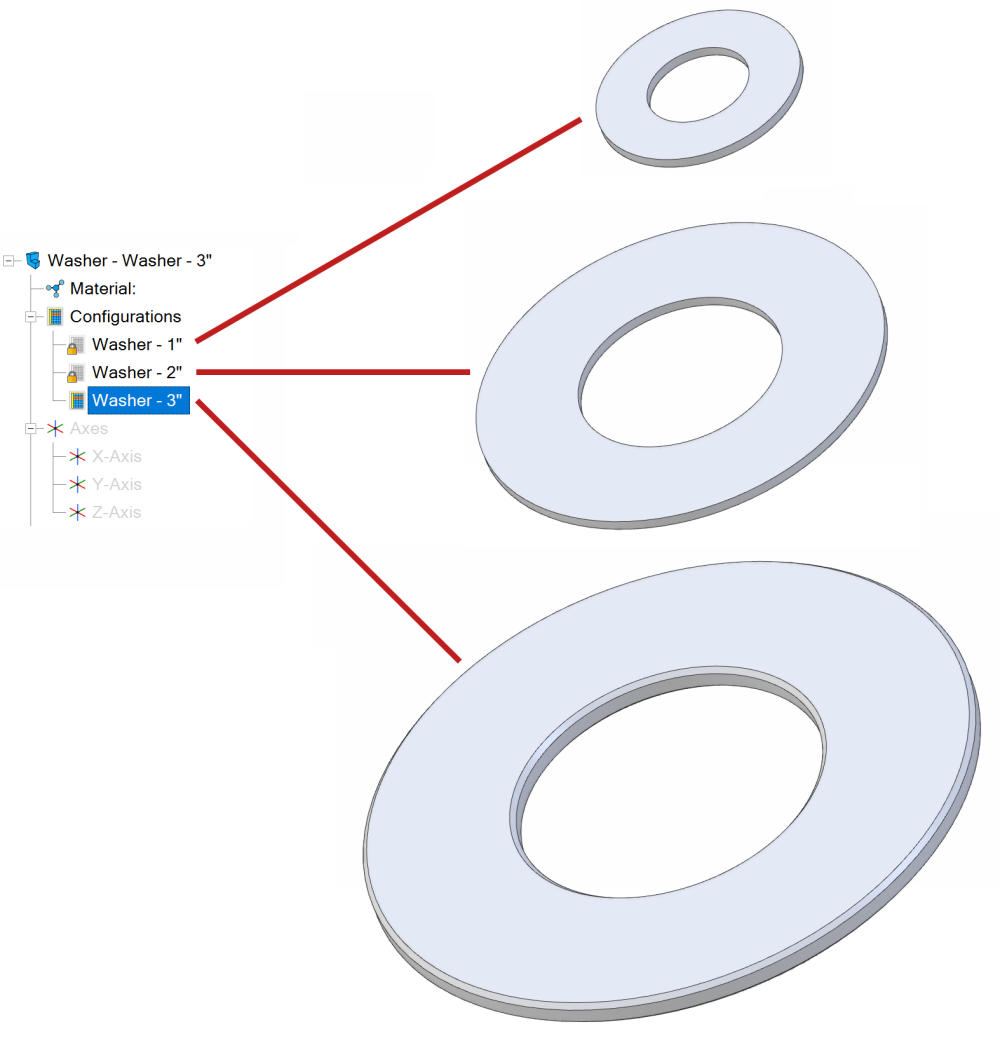

Konfiguracje projektu można wykorzystać do tworzenia bibliotek często używanych komponentów. W poniższym przykładzie utworzyliśmy część o nazwie Washer. Ma ona trzy konfiguracje, z których każda odpowiada podkładce o innym rozmiarze. Zwróć uwagę, że duży wariant ma również sfazowaną krawędź. Gdy wstawiamy tę część do złożenia, możemy w razie potrzeby wybrać odpowiednią „Konfiguracja” (Configuration).

Linie produktów

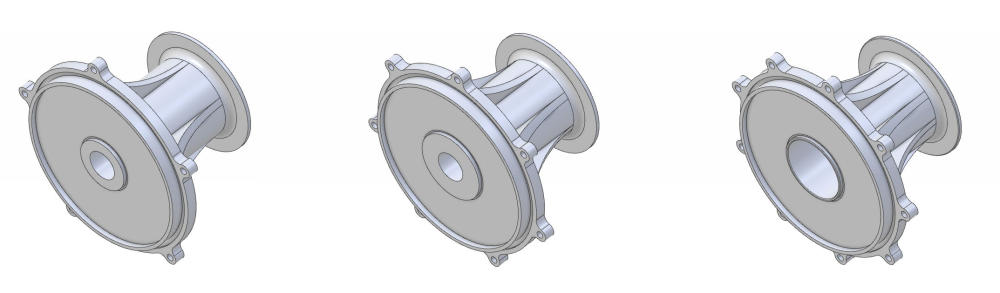

Linia produktów może obejmować kilka podobnie zaprojektowanych produktów, które różnią się pewnymi podstawowymi cechami. W poniższym przykładzie trzy kołnierze mają podobną geometrię, ale występują między nimi również różnice. W miarę przechodzenia do wariantów przeznaczonych do większych obciążeń potrzebujemy więcej podpór i punktów mocowania. Dzięki konfiguracjom wszystkie te warianty mogą znajdować się w jednym pliku modelu.

Wizualizacja stanów

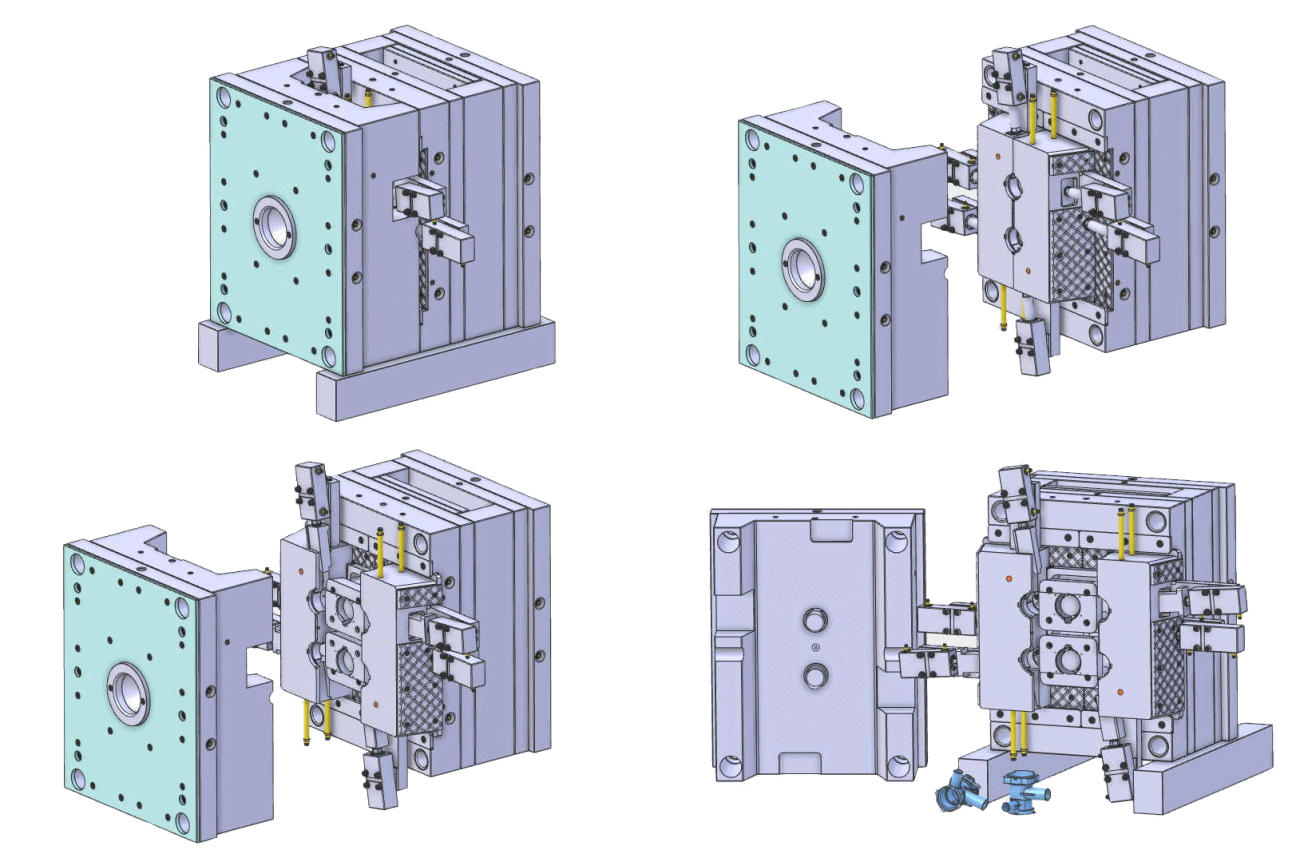

Model może mieć różne stany. W poniższym przykładzie formy uwzględniono stan z zamkniętym suwakiem, stan z otwartym suwakiem oraz stan z otwartym rdzeniem. Utworzyliśmy także stan niefunkcjonalny, aby przygotować model do renderowania.
