Wyświetlanie właściwości fizycznych części lub złożenia

View the Physical Properties of a Part or Assembly

Właściwości fizyczne części można wyświetlić na kilka sposobów.

Jak wyświetlić właściwości fizyczne części

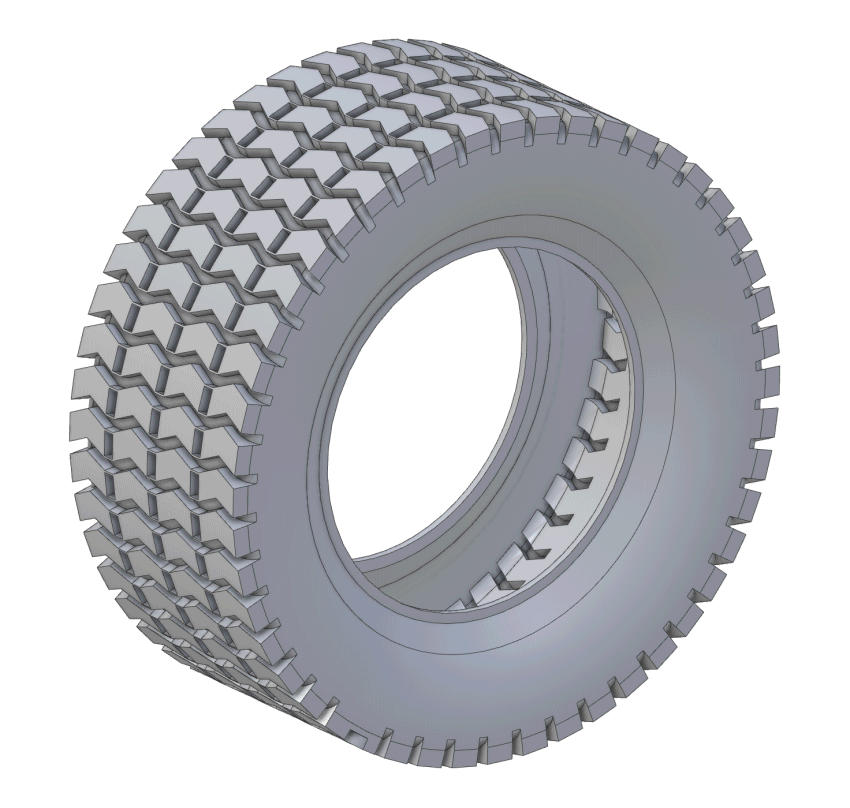

Użyj obszaru roboczego części lub złożenia, w którym znajduje się co najmniej jedna bryła. W tym przykładzie używany jest model trójwymiarowy.

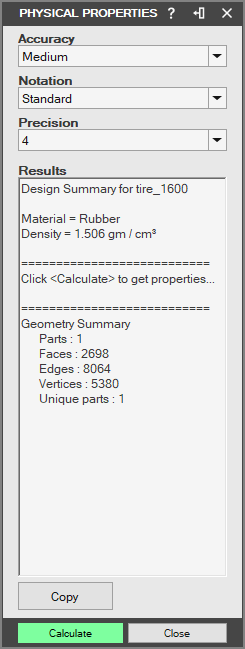

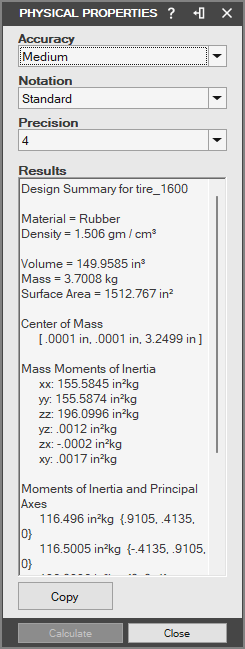

• Wybierz narzędzie „Właściwości fizyczne” (Physical Properties) z grupy „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie otwarte okno „Właściwości fizyczne”, w którym wyświetlane są następujące właściwości:

• Liczba części w złożeniu

• Liczba ścian

• Liczba krawędzi

• Liczba wierzchołków

• Liczba unikatowych części w złożeniu

• Objętość

• Masa

• Środek masy

• Pole powierzchni

• Masowy moment bezwładności

• Główne osie i momenty bezwładności

Jeśli w obszarze roboczym nie ma bryły albo do bieżącego złożenia nie wstawiono części lub złożenia, nie można obliczyć właściwości.

Aby zobaczyć graficzne przedstawienie środka masy, zobacz „Środek masy” (Center of Mass).

• Zmień ustawienie „Dokładność” (Accuracy), a następnie kliknij przycisk „Oblicz” (Calculate), aby uzyskać bardziej szczegółowe informacje.

Jeśli przycisk „Oblicz” jest niedostępny, oznacza to, że właściwości fizyczne nie zmieniły się od ostatniego obliczenia.

• Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Właściwości fizyczne”.

Jak skopiować wyniki obliczenia właściwości fizycznych

Użyj obszaru roboczego części lub złożenia, w którym znajduje się co najmniej jedna bryła.

• Wybierz narzędzie „Właściwości fizyczne” z grupy „Analiza” na karcie „Analiza”. Zostanie otwarte okno „Właściwości fizyczne”.

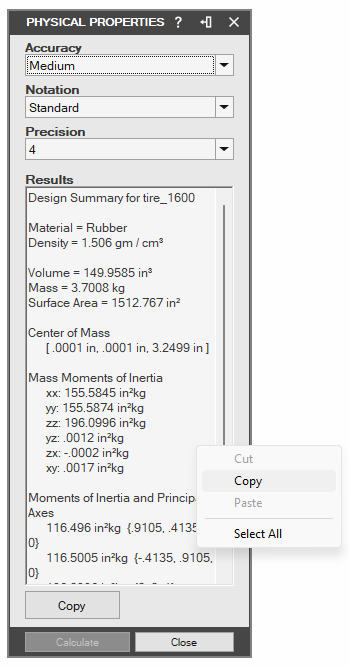

• Kliknij prawym przyciskiem myszy wewnątrz okna „Właściwości fizyczne” i wybierz opcję „Zaznacz wszystko” (Select All).

• Kliknij ponownie prawym przyciskiem myszy i wybierz opcję „Kopiuj” (Copy). Zawartość okna zostanie skopiowana do schowka systemowego.

---

Oryginał: View the Physical Properties of a Part or Assembly
