Ustawienia eksportu IGES

IGES Export Settings

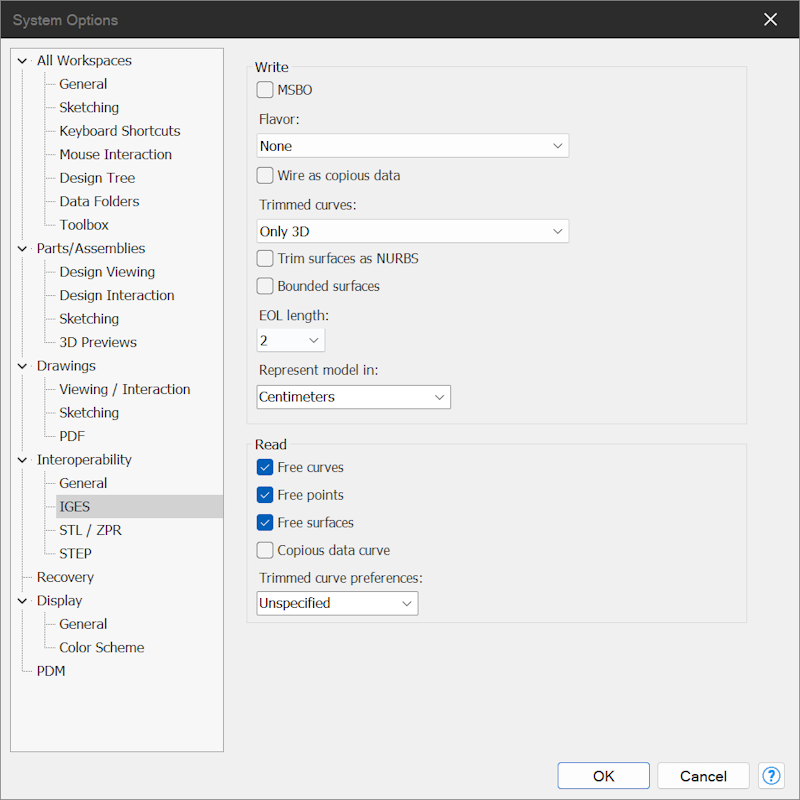

„Zapisz” (Write)

Opcja „MSBO” (Manifold Solid B-rep Objects) przełącza eksportowanie części jako obiektów MSBO lub przyciętych ścian bez informacji o połączeniach dla IGES w wersji 4.0
Lista rozwijana „Środowisko” (Flavor) udostępnia opcje eksportowania plików IGES dla określonych programów
Opcja „AutoCAD” (AutoCAD) przełącza możliwość eksportowania pliku IGES specjalnie do użytku w programie AutoCAD.
Opcja „SolidWorks” (SolidWorks) przełącza możliwość eksportowania pliku IGES specjalnie do użytku w programie SolidWorks
Opcja „JAMA” (JAMA) przełącza możliwość eksportowania plików IGES przy użyciu podzbioru specyfikacji IGES v5.0, który uwzględnia konwencję JAMA polegającą na nieobsługiwaniu niektórych relacji oraz elementów MSBO.
Opcja „Profil szkicu jako pełne dane” (Wire as copious data) przełącza możliwość zapisywania profilu szkicu jako pełnych danych (element #106, postać 12) zamiast oddzielnych krzywych
Opcja „Przycięte krzywe” (Trimmed curves) przełącza możliwość zapisywania przyciętych krzywych jako parametrycznych krzywych 3D lub 2D z preferencją przyciętych krzywych dla danych 2D, wymaganą podczas zapisywania plików IGES dla programu CATIA.
Opcja „Przytnij powierzchnię jako NURBS” (Trim surfaces as NURBS (Non-Uniform Rational B-Splines)) przełącza możliwość określenia, że wszystkie powierzchnie mają zostać przekształcone do postaci NURBS i zapisane jako powierzchnie IGES NURBS (element #128)
Opcja „Powierzchnie graniczne” (Bounded surfaces) przełącza możliwość zapisywania wszystkich powierzchni jako granicznych, co jest przydatne podczas zapisywania plików IGES dla programu CATIA, ponieważ CATIA wymaga, aby wszystkie powierzchnie były ograniczone. W przeciwnym razie powierzchnie będą w miarę możliwości zapisywane jako przycięte.
Opcja „Długość EOL” (EOL length) określa długość znaku końca wiersza (w bajtach) wymaganą przez system operacyjny, wybieraną spośród opcji 1, 2, 3 i 4
Opcja „Przedstaw model w” (Represent model in) pozwala wybrać jednostkę miary eksportowanego modelu spośród opcji „Milimetry” (Millimeters), „Centymetry” (Centimeters), „Metry” (Meters), „Cale” (Inches) i „Stopa” (Feet).

„Odczyt” (Read)

Opcja „Wolne krzywe” (Free curves) przełącza przekształcanie wolnych krzywych w odpowiadające im krawędzie ACIS.
Opcja „Wolne punkty” (Free points) przełącza przekształcanie elementów punktowych w odpowiadające im elementy punktowe ACIS.
Opcja „Wolne powierzchnie” (Free surfaces) przełącza przekształcanie elementów swobodnych ścian w odpowiadające im elementy ścian ACIS.
Opcja „Pełne dane krzywej” (Copious data curve) przełącza przekształcanie krzywych zapisanych jako pełne dane (krzywych polilinii) w wiele krzywych ACIS; w przeciwnym razie wynikiem przekształcenia będzie wiele krzywych ACIS, co może spowodować gwałtowne zwiększenie ilości danych.
Opcja „Właściwości przyciętych krzywych” (Trimmed curve preferences) pozwala wybrać sposób odczytywania przyciętych krzywych: „Wyszczególniony” (Unspecified), który odczytuje przycięte krzywe zgodnie z indywidualnymi preferencjami zapisanymi w pliku IGES, „Krzywa 2D” (2D curve), która wykorzystuje parametryczne dane 2D dla wszystkich krzywych przycinających, albo „Krzywa 3D” (3D curve), która wykorzystuje dane 3D dla wszystkich krzywych przycinających
