Wstaw powierzchnie

Insert Surfaces

Narzędzie „Wstaw Powierzchnię” (Insert Surface) umożliwia wstawianie plików powierzchni do aktualnego obszaru roboczego.

Jak wstawiać powierzchnie

Otwórz obszar roboczy części.

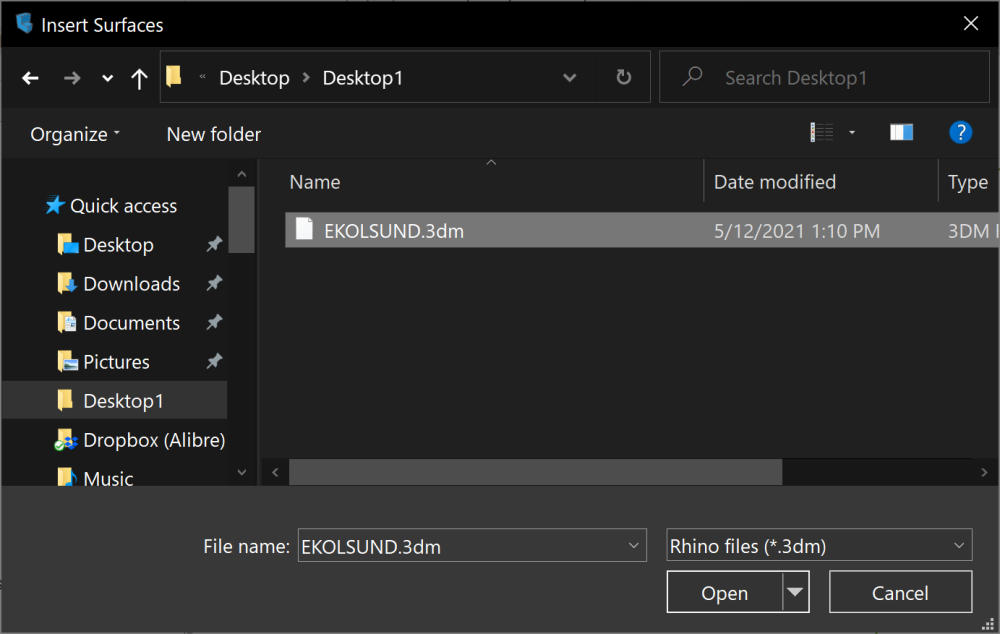

Wybierz narzędzie „Wstaw Powierzchnię” na karcie „Modelowanie powierzchniowe” (Surfacing). Zostanie wyświetlone okno dialogowe „Wstaw Powierzchnię”.

Zaznacz powierzchnię i kliknij przycisk „Otwórz” (Open). Zostanie wyświetlone okno dialogowe „Opcje wstawiania powierzchni” (Insert Surface Options).

„Przetwarzanie Lica” (Face Processing):

„Zszyj przylegające lica” (Stitch Adjoining Faces) — Łączy lica stykające się na wspólnej krawędzi i umieszcza je w tej samej bryle powierzchniowej. Każdy powstały spójny obszar stanie się nową powierzchnią.
„Rozdziel na niezależne powierzchnie” (Unstitch to stand-alone Surfaces) — Przekształca każde lico w oddzielną powierzchnię.
„Brak” (None) — Wstawia powierzchnie w postaci zapisanej w pliku powierzchni. Każdy spójny obszar będzie powierzchnią, a bryła nie zostanie zmieniona.

„Napraw” (Heal) — Ponownie oblicza niedokładną geometrię, aby zwiększyć dokładność części podczas jej importowania.

„Utwórz tolerancję” (Make Tolerant) — Oznacza niedokładną geometrię, co umożliwia bardziej inteligentne wykonywanie kolejnych operacji po zaimportowaniu.

„Nadpisanie jednostek” (Override units) — Przelicza jednostki wyświetlania pliku przed jego zaimportowaniem.

„Pokaż opcje przy wstawianiu” (Show Options on Insert) — Wyświetla okno dialogowe „Wstaw Powierzchnię” podczas wstawiania powierzchni. Ta opcja jest domyślnie włączona.

„Ustaw jako domyślne opcje” (Make these the default options) — Stosuje aktualne ustawienia przy przyszłym importowaniu.

Oryginał: Insert Surfaces
