Właściwości podwójnych wymiarów

Dual Dimension Properties

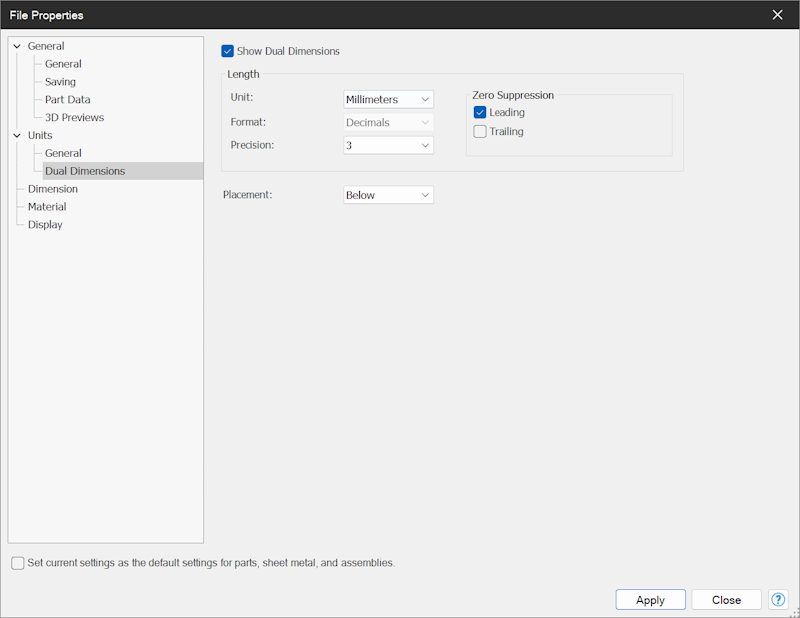

Podwójne wymiarowanie może być przydatne podczas współpracy z klientami z innych krajów, ponieważ umożliwia wyświetlanie wymiarów projektu zarówno w jednostkach imperialnych, jak i metrycznych.

Opcja „Pokaż podwójne wymiarowanie” (Show Dual Dimensions) przełącza wyświetlanie podwójnych wymiarów.
Opcja „Umieszczenie” (Placement) określa położenie podwójnego wymiaru względem wymiaru pierwotnego. Dostępne opcje to „Ponad” (Above), „Poniżej” (Below) i „Prawa” (Right).
Opcja „Ustaw aktualne ustawienia jako domyślne” (Set current settings as the default settings.) umożliwia ustawienie wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply).

Długość

Opcja „Jednostka” (Unit) określa typ wyświetlanej jednostki. Dostępne opcje to „Milimetry” (Millimeters), „Centymetry” (Centimeters), „Metry” (Meters), „Cale” (Inches), „Stopa” (Feet) oraz „Stopy i cale” (Feet and Inches).
Opcja „Format” (Format) określa format wyświetlania jednostek. Dostępne opcje to „Dziesiętny” (Decimal) lub „Ułamek” (Fraction).
Opcje „Precyzja/Mianownik” (Precision/Denominator) zmieniają się zależnie od tego, czy dla opcji „Format” ustawiono wartość „Dziesiętny”, czy „Ułamek”, i umożliwiają ustawienie precyzji liczby dziesiętnej lub mianownika ułamka dla jednostek.

Blokowanie zer

Opcja „Wiodących” (Leading) przełącza wyświetlanie zer wiodących w wymiarach.
Opcja „Końcowych” (Trailing) przełącza wyświetlanie zer końcowych w wymiarach.

Oryginał: Dual Dimension Properties
