Minimalizacja skrętu
Twist minimization
Minimalizacja skrętu

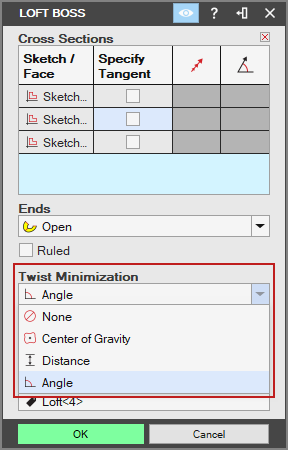

Dział zatytułowany „Minimalizacja skrętu”Skręt powierzchni w operacji przekroju (loft) można zminimalizować za pomocą opcji „Minimalizacja skrętu” (Twist Minimization) w oknach „Wyciągnięcie przez przekrój” (Loft Boss) i „Wycięcie przez przekrój” (Loft Cut). Opcja ta minimalizuje skręcanie powierzchni powstałej w wyniku przekroju przez takie dopasowanie sąsiednich krzywych, aby tworzone krzywe wyrównywały się do pierwszej utworzonej krzywej. Można jej użyć przed utworzeniem przekroju albo po jego utworzeniu, edytując operację. Nawet jeśli kształt bryły nie wykazuje widocznego skręcenia, powierzchnia ze skrętem może dawać nieoczekiwane wyniki w kolejnych operacjach.
Opcja „Minimalizacja skrętu” umożliwia wybór spośród czterech różnych ustawień.
-
„Środek ciężkości” (Center of Gravity) — odwzorowanie profili jest określane na podstawie ich środków ciężkości i dobrze sprawdza się, gdy profile są względem siebie symetryczne.
-
„Odległość” (Distance) — odwzorowanie profili jest określane na podstawie odległości między punktami profili.
-
„Kąt” (Angle) — odwzorowanie profili zależy od kąta między dwoma profilami.
-
„Brak” (None) — minimalizacja skrętu nie jest stosowana.
Przykłady skrętów

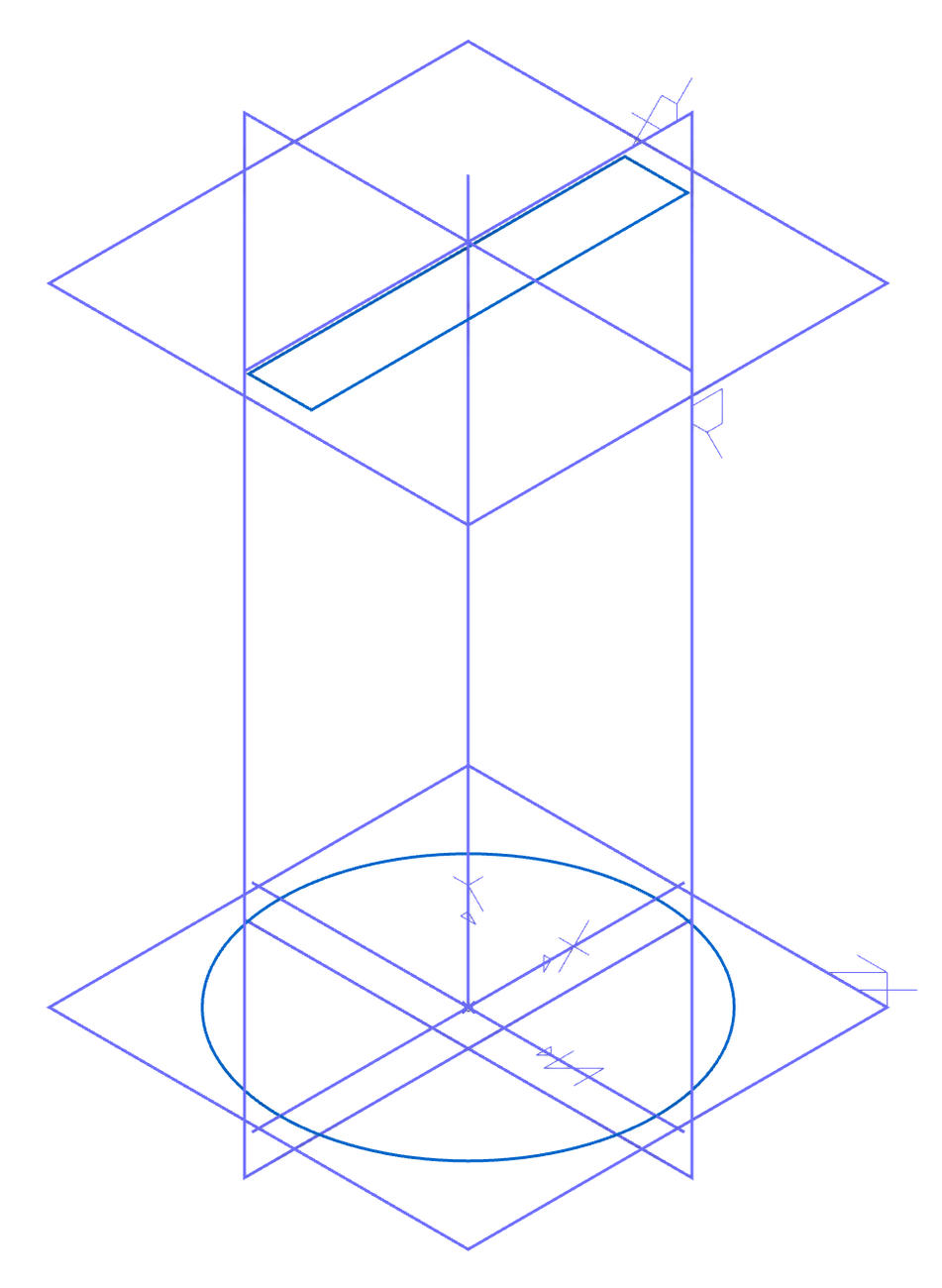

Dział zatytułowany „Przykłady skrętów”- Przykład 1: Szkic wyjściowy dla przekroju

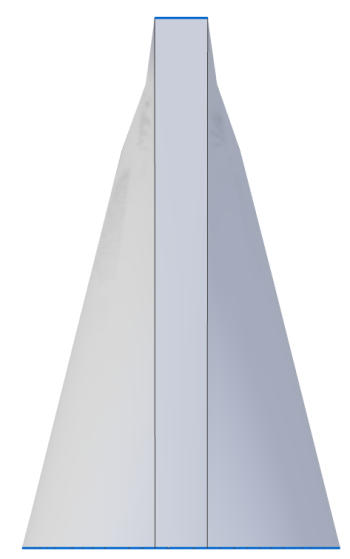

- Przykład 1A: Przekrój utworzony ze szkiców z przykładu 1 przy opcji „Minimalizacja skrętu” ustawionej na „Brak”.

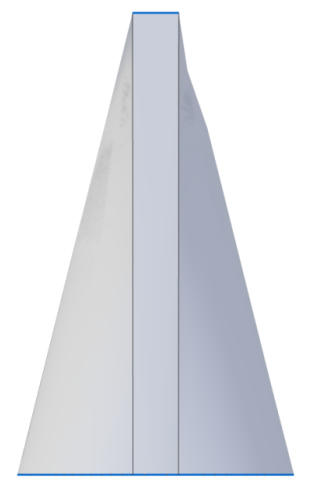

- Przykład 1B: Przekrój utworzony ze szkiców z przykładu 1 przy opcji „Minimalizacja skrętu” ustawionej na „Środek ciężkości”.

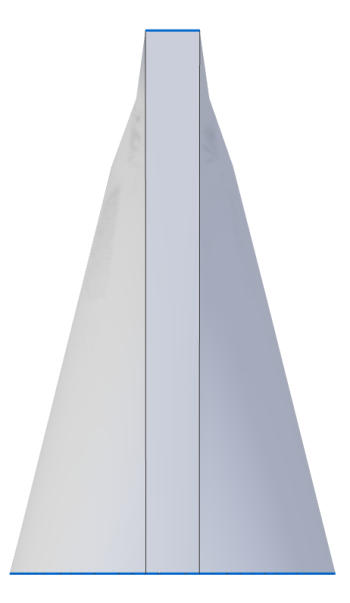

- Przykład 1C: Przekrój utworzony ze szkiców z przykładu 1 przy opcji „Minimalizacja skrętu” ustawionej na „Kąt”.
- Przykład 1D: Przekrój utworzony ze szkiców z przykładu 1 przy opcji „Minimalizacja skrętu” ustawionej na „Odległość”.
Oryginał: Twist minimization
