Tworzenie i usuwanie równań

Creating and Deleting Equations

Równania można tworzyć i usuwać w oknie „Edytor równań” (Equation Editor).

Jak utworzyć równania

Wybierz narzędzie „Edytor równań” z grupy „Parametry” (Parameters) na karcie „Modelowanie części” (Part Modeling) / „Blacha” (Sheet Metal) w przestrzeni roboczej części lub blachy albo na karcie „Narzędzia złożenia” (Assembly Tools) w przestrzeni roboczej złożenia. Możesz też kliknąć przycisk „Edytor równań” podczas tworzenia wymiaru albo użyć skrótu klawiszowego Ctrl + E.

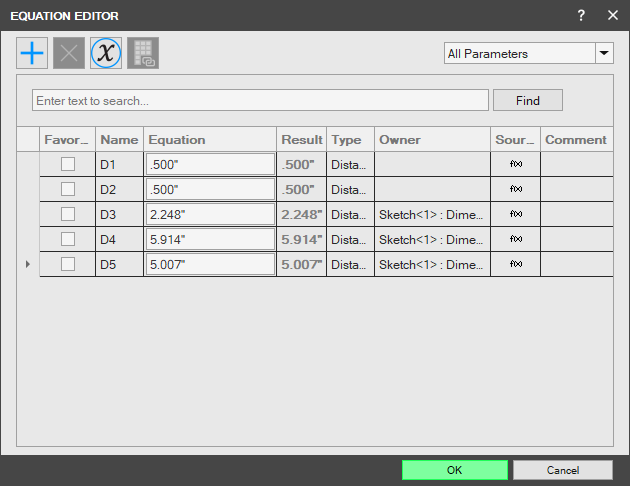

Zostanie wyświetlone okno „Edytor równań”. Kliknij przycisk „Nowy” (New).

Zostanie wyświetlone okno „Dodaj Równanie” (Add Equation). Wpisz „Nazwę” (Name). W nazwach wielkość liter nie ma znaczenia.
Kliknij pole „Równanie” (Equation) i wpisz równanie. Wartości wymiarów są wyświetlane domyślnie, ale można je zmienić.
Wybierz „Typ” (Type) równania.

„Odległość” (Distance): używa zdefiniowanych jednostek miary odległości ustawionych we „Właściwościach” (Properties). „Kąt” (Angle): używa zdefiniowanej jednostki miary kąta ustawionej we „Właściwościach”. „Liczba całkowita” (Count): sprawia, że wynik równania jest liczbą całkowitą. „Skala” (Scale): sprawia, że wynik równania jest bezwymiarową liczbą rzeczywistą.

W nazwach zmiennych wielkość liter nie ma znaczenia, ale nie powinny one zawierać spacji. Jeśli spróbujesz utworzyć parametr, a inny parametr używa już tej nazwy, zostanie wyświetlony komunikat „Nie można dodać parametru” (Cannot Add Parameter).

Jak usunąć równania

Wybierz narzędzie „Edytor równań” z grupy „Parametry” na karcie „Modelowanie części” / „Blacha” w przestrzeni roboczej części lub blachy albo na karcie „Narzędzia złożenia” w przestrzeni roboczej złożenia. Możesz też kliknąć przycisk „Edytor równań” podczas tworzenia wymiaru albo użyć skrótu klawiszowego Ctrl + E.

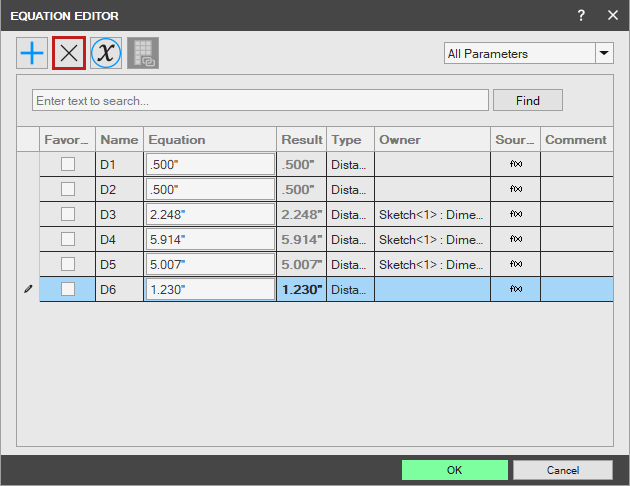

Zostanie wyświetlone okno „Edytor równań”. Zaznacz równanie do usunięcia na liście „Parametry” i kliknij przycisk „Usuń” (Delete).

Parametr zostanie usunięty. Kliknij przycisk „OK”, aby potwierdzić.
