Wstawianie punktu względem innego punktu
Inserting a Point in Relation to Another Point
Punkt można wstawić w określonym położeniu względem innego istniejącego punktu.
Jak wstawić punkt względem innego punktu
Dział zatytułowany „Jak wstawić punkt względem innego punktu”Aby wykonać te instrukcje, musi istnieć model 3D z co najmniej jedną krawędzią liniową. W tym przykładzie użyty zostanie model trójwymiarowy.

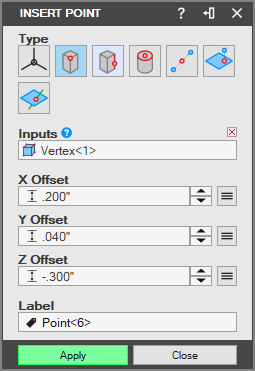

- Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno dialogowe „Wstaw punkt” (Insert Point).

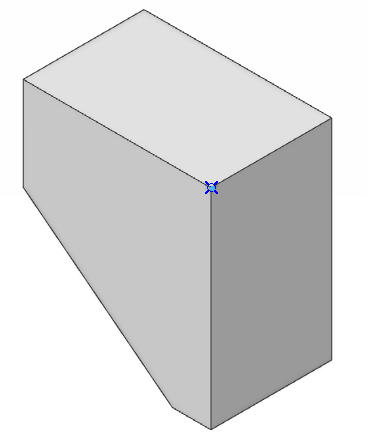

- Zaznacz istniejący punkt na modelu. Zostanie pokazany punkt podglądu.
- „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie — ustaw wartości w polach „Odsunięcie” (Offset). Punkt podglądu przesunie się zgodnie z wprowadzonymi wartościami.

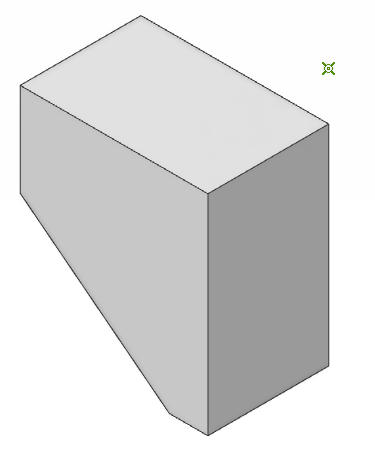

- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.
- Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Wstaw punkt”.
