Automatyczne skalowanie przy pierwszym wymiarze

Auto Scaling on First Dimension

Zalecamy szkicowanie części w skali 1:1, jednak czasami przed określeniem rozmiaru obiektu trzeba najpierw ustalić założenia projektowe. Ta funkcja umożliwia wykonanie przybliżonego szkicu części, a następnie automatyczne przeskalowanie go do właściwego rozmiaru po umieszczeniu pierwszego wymiaru. Pozwala to zaoszczędzić czas podczas projektowania.

Jak automatycznie przeskalować szkic

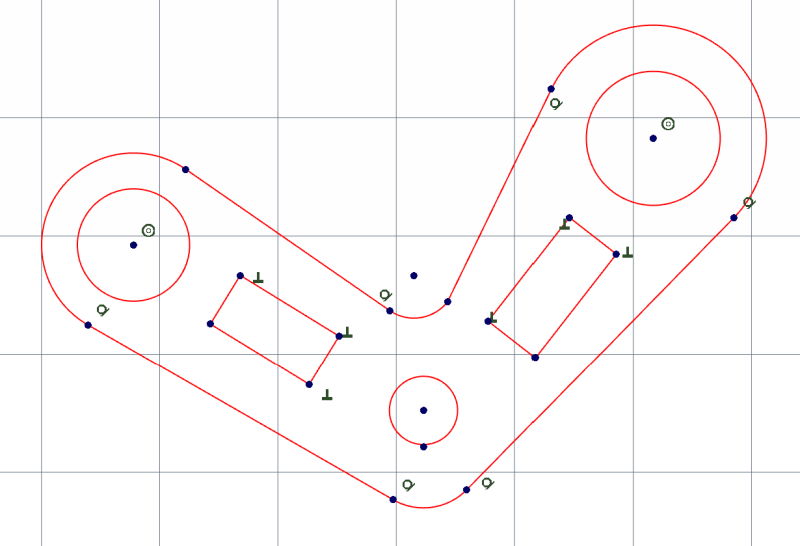

• Utwórz szkic części.

• Zastosuj wiązania szkicu do linii, okręgów itd., aby zachować założenia projektowe (jeśli jest to wymagane).

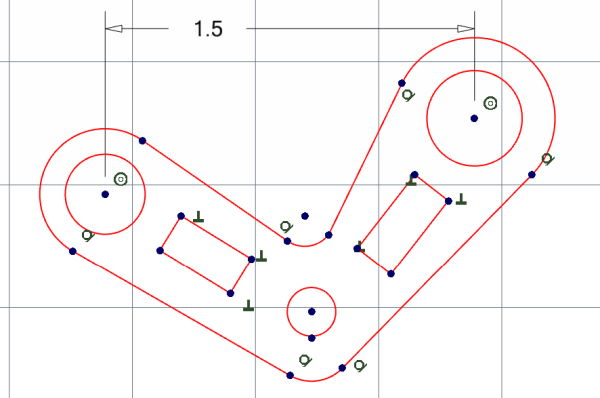

• Umieść pierwszy wymiar.

Cały szkic zostanie przeskalowany do właściwego rozmiaru na podstawie pierwszego umieszczonego wymiaru.

Wyłączanie automatycznego skalowania przy pierwszym wymiarze

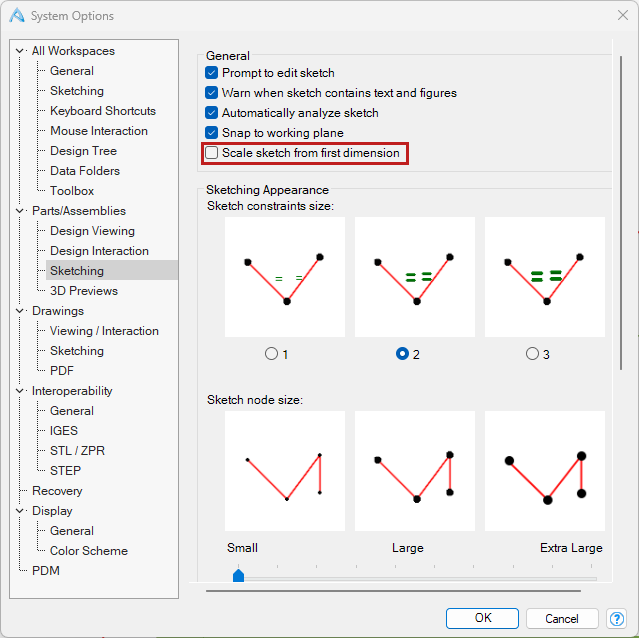

Tę opcję można wyłączyć w „Ustawienia systemu” (System Settings) > „Części/Złożenia” (Parts/Assemblies) > „Szkicowanie” (Sketching).

---
