Wstawianie osi wzdłuż liniowej krawędzi modelu

Inserting an Axis Along a Linear Edge of a Model

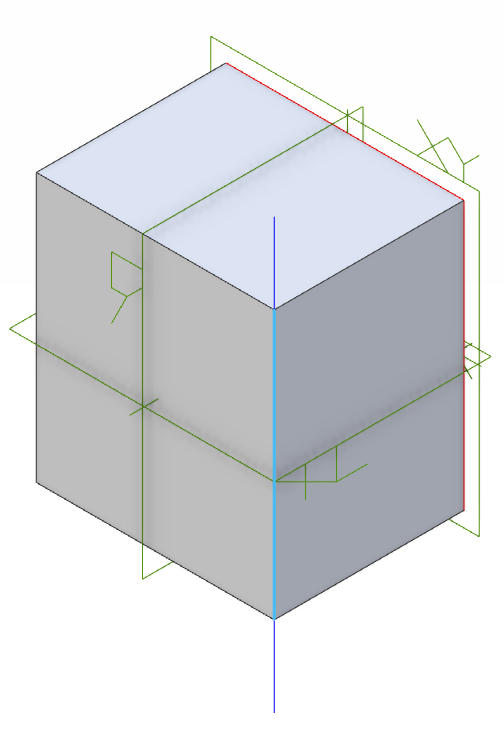

Oś można wstawić przez dwa punkty lub wierzchołki, które się nie pokrywają. W tym przykładzie pokazano oś wstawioną współliniowo z krawędzią modelu.

Jak wstawić oś wzdłuż liniowej krawędzi modelu

Wybierz polecenie „Oś” (Axis) z grupy „Geometria odniesienia” (Reference) na karcie „Modelowanie części” (Part Modeling tab).
Zostanie wyświetlone okno dialogowe „Wstaw oś” (Insert Axis). Kliknij krawędź w obszarze roboczym, a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. W obszarze roboczym zostanie wyświetlony podgląd osi.

Jeśli nie można zaznaczyć elementów, sprawdź „Zaznacza filtry” (Selection Filters).

Kliknij przycisk „Zatwierdź” (Apply). Oś zostanie wyświetlona na liście „Operacje” (Features) w „Drzewo projektu” (Design Explorer).
Kliknij przycisk „Zamknij” (Close).
