Identyfikowanie operacji, których utworzenie się nie powiodło

Identifying Failed Features

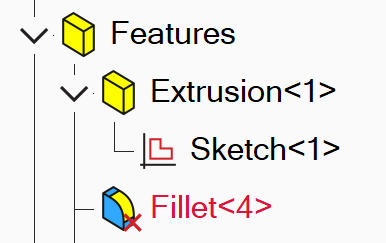

Operacje, takie jak „Obrót” (Revolutions), „Wyciągnięcie proste” (Extrusions), „Faza” (Chamfers), „Wyciągnięcie po profilach” (Lofts), „Wyciągnięcie po ścieżce” (Sweeps), „Cienkościenności” (Shells) i „Otwory” (Holes), są wyświetlane w „Drzewie projektu” (Design Explorer) czerwoną kursywą, jeśli ich utworzenie się nie powiodło. Operacja nie pojawi się również na modelu w obszarze roboczym. Operacja może nie zostać prawidłowo wygenerowana z wielu powodów. Jeśli operacja nie zostanie prawidłowo wygenerowana, po pierwszej próbie jej utworzenia zostanie wyświetlony komunikat. Na ikonie „Projekt” (Design) w „Drzewie projektu” jest wyświetlany czerwony znak „X”.

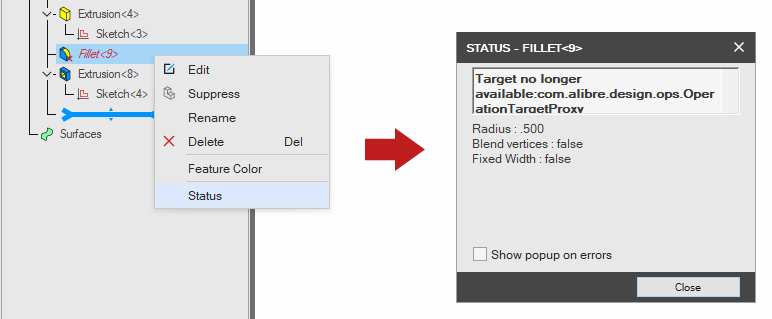

Gdy wykonanie operacji się nie powiedzie, kliknij prawym przyciskiem myszy operację, której utworzenie się nie powiodło, i wybierz opcję „Stan” (Status). Objaśnienie problemu jest wyświetlane w oknie dialogowym „Status błędu” (Error Status). Aby naprawić operację, której utworzenie się nie powiodło, wybierz opcję „Edycja” (Edit) i zmodyfikuj operację. Jeśli przyczyną błędu jest szkic operacji, kliknij szkic prawym przyciskiem myszy i wybierz opcję „Edycja”.

Typowe przyczyny niepowodzenia generowania operacji

Szkic użyty do zdefiniowania profilu operacji zawiera otwarte lub nakładające się figury; na przykład utworzenie operacji „Wyciągnięcie proste” nie powiedzie się, jeśli szkic profilu zawiera jakiekolwiek otwarte końce.
Nieprawidłowe określenie parametrów operacji, na przykład zamiana szkicu ścieżki ze szkicem profilu w operacji „Wyciągnięcie po ścieżce”.
Modyfikacja wcześniejszej operacji spowoduje niepowodzenie późniejszej operacji.
