Skaluje powierzchnie

Scale Surfaces

Narzędzie „Skaluj powierzchnie” (Scale Surface) umożliwia precyzyjne skalowanie wybranych powierzchni w obszarze roboczym części.

Jak skalować powierzchnie

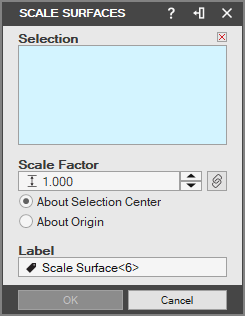

Wybierz narzędzie „Skaluj powierzchnie” na karcie „Modelowanie powierzchniowe” (Surfacing). Zostanie wyświetlone okno dialogowe „Skaluje powierzchnie”.

Zaznacz istniejące powierzchnie w obszarze roboczym.
Wybierz „Współczynnik skali” (Scale Factor). Opcja „Wg początku ukł. współrzędnych” (About Origin) skaluje powierzchnie względem początku układu współrzędnych części (0,0,0), natomiast opcja „Względem środka” (About Center) skaluje powierzchnie względem środka prostopadłościanu ograniczającego część.
Wprowadź wartość w polu „Współczynnik skali”.
Wprowadź nazwę skalowanej powierzchni w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu” (Design Explorer).
Kliknij przycisk „OK”. Powierzchnia zostanie przeskalowana w obszarze roboczym.
