Wstawianie płaszczyzny wzdłuż szkicu
Inserting a Plane Along a Sketch
Płaszczyzny odniesienia można wstawiać prostopadle w dowolnym punkcie szkicu 2D lub 3D.
Jak wstawić płaszczyznę wzdłuż szkicu

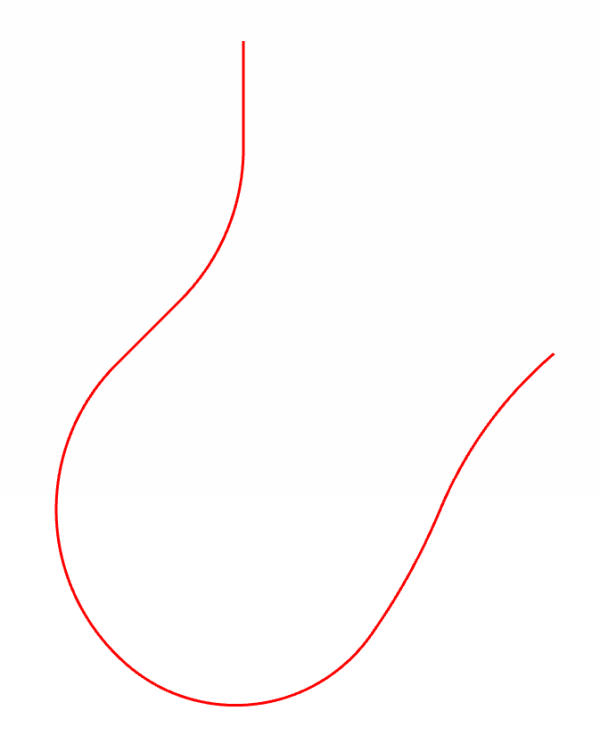

Dział zatytułowany „Jak wstawić płaszczyznę wzdłuż szkicu”Aby wykonać te instrukcje, musi istnieć szkic. W tym przykładzie użyto prostego szkicu dwuwymiarowego.
-

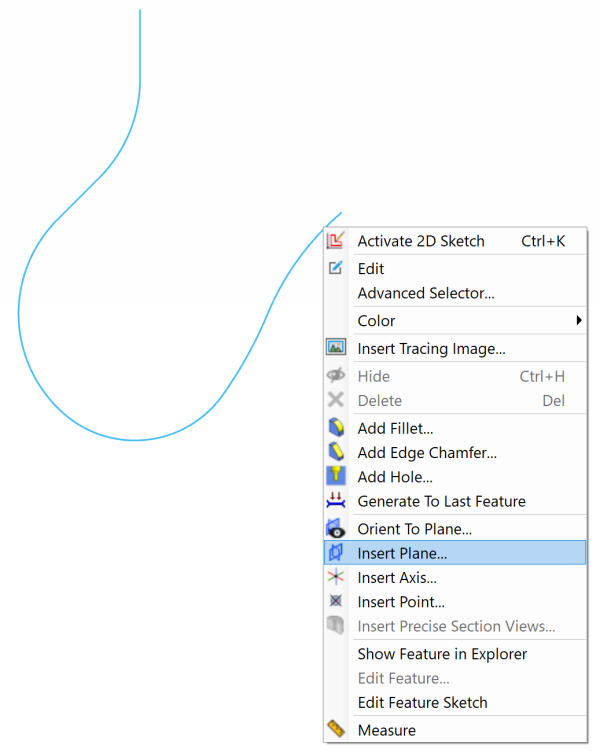

Kliknij szkic 3D w przestrzeni roboczej prawym przyciskiem myszy i wybierz opcję „Wstaw płaszczyznę…” (Insert Plane…).
-

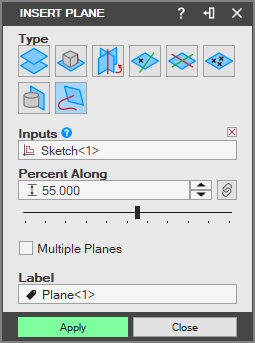

Zostanie wyświetlone okno „Wstaw płaszczyznę” (Insert Plane), a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Zostanie pokazany podgląd płaszczyzny normalnej do szkicu. Aby zmienić położenie płaszczyzny, dostosuj pole „Odległość (procent)” (Percent Along), wpisując wartość, używając strzałek w górę i w dół lub przesuwając suwak.
-

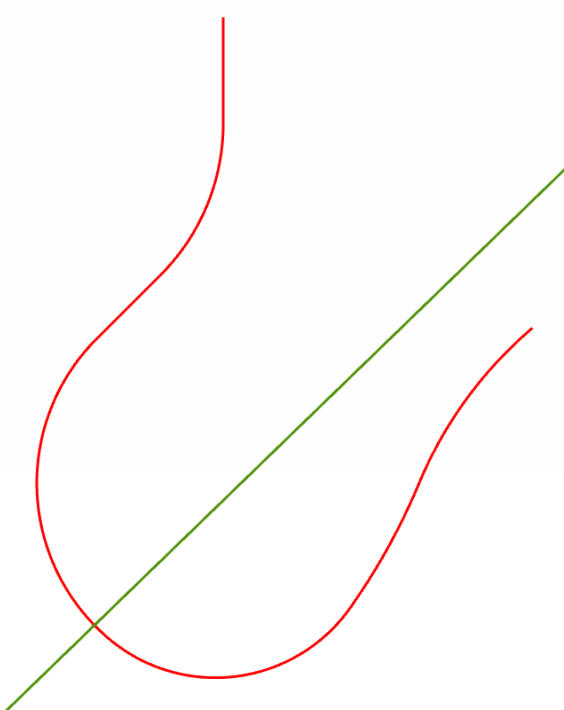

Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w przestrzeni roboczej oraz na liście „Operacje” (Features) w historii części.

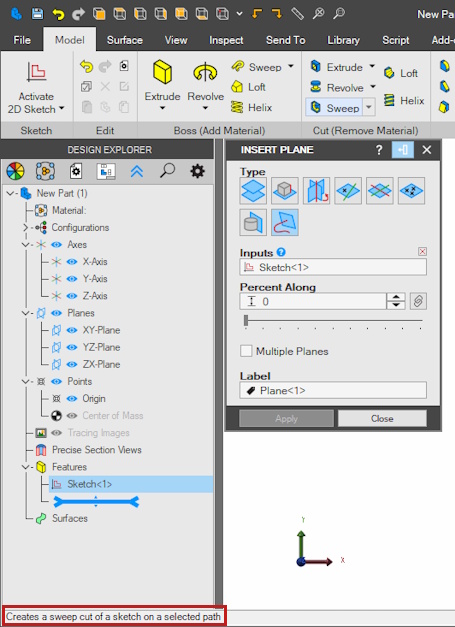

Aby użyć opcji „Wstaw płaszczyznę wzdłuż szkicu” (Insert Plane Along a Sketch), wymagany jest szkic z pojedynczą ścieżką. W przeciwnym razie na pasku stanu w lewym dolnym rogu okna przestrzeni roboczej zostanie wyświetlony komunikat „Invalid input”.
Oryginał: Inserting a Plane Along a Sketch
