Wstawianie płaszczyzny stycznej
Inserting a Tangent Plane
Płaszczyzny odniesienia można wstawiać jako styczne do dowolnej istniejącej płaszczyzny lub lica płaskiego oraz do lica kołowego.
Jak wstawić płaszczyznę styczną

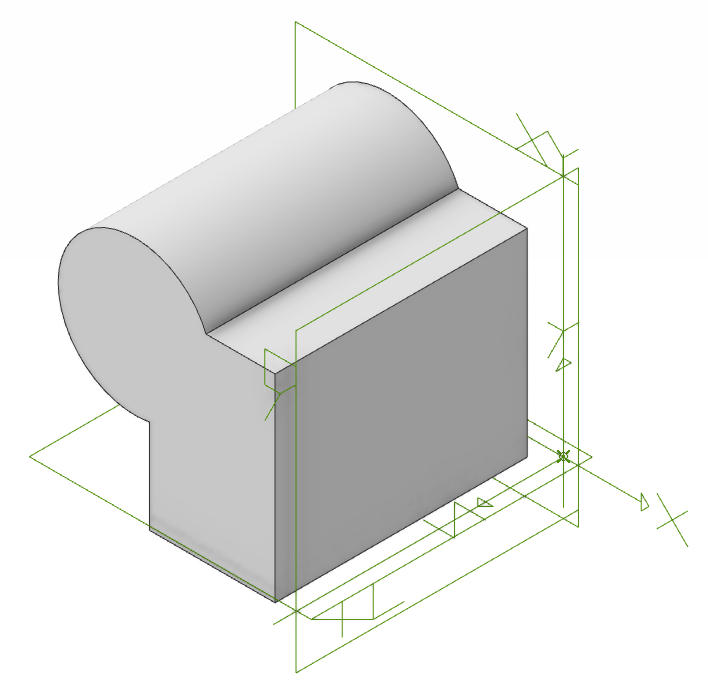

Dział zatytułowany „Jak wstawić płaszczyznę styczną”Aby wykonać te instrukcje, musi istnieć lico płaskie styczne do elementu kołowego. W tym przykładzie użyto modelu trójwymiarowego.

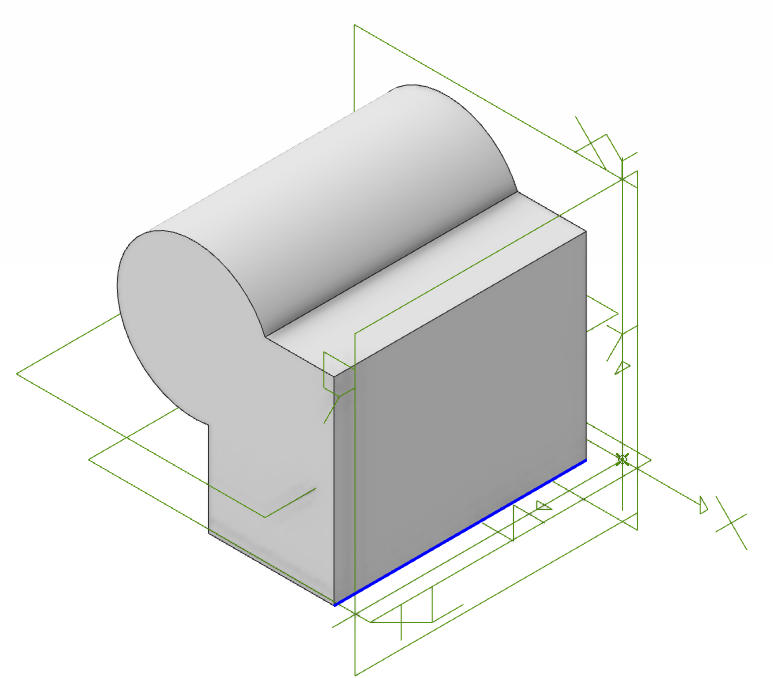

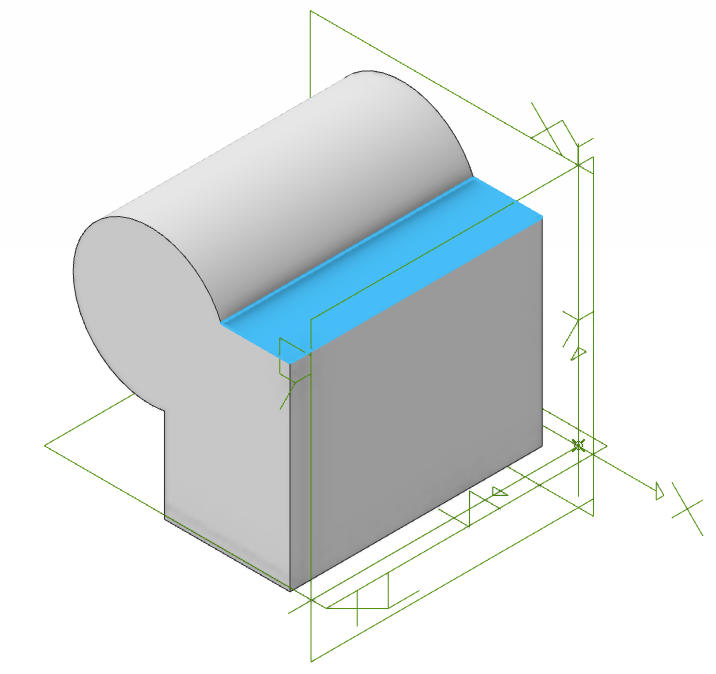

- Zaznacz lico płaskie na modelu.

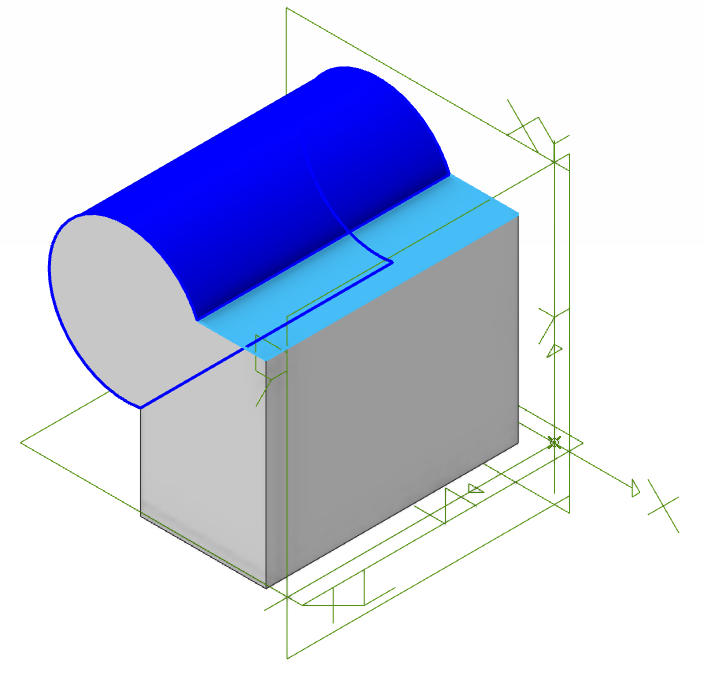

- Naciśnij i przytrzymaj klawisz Shift na klawiaturze i zaznacz styczne lico kołowe.

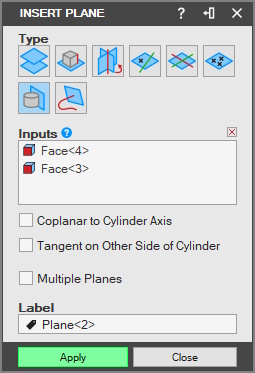

- Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw płaszczyznę” (Insert Plane), a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie.

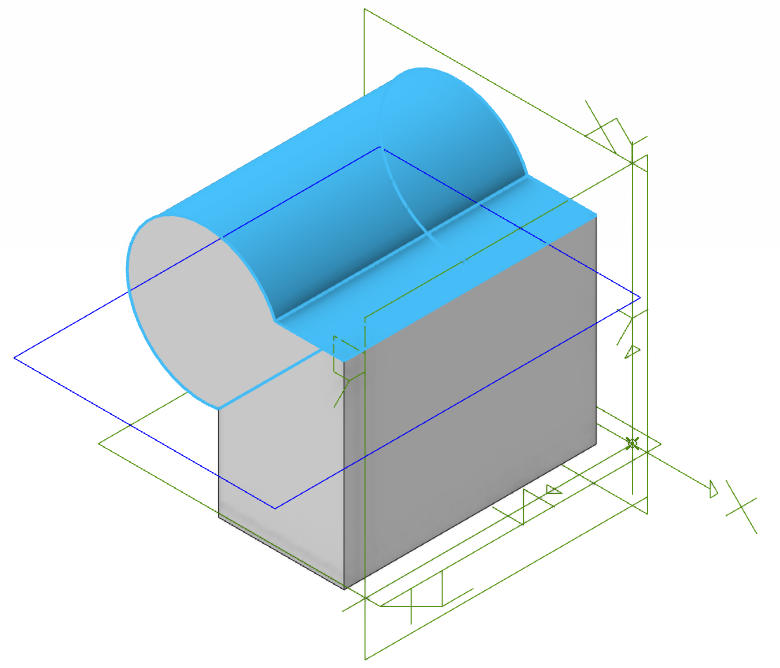

- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w obszarze roboczym oraz na liście operacji (Features) w historii części.
- Opcja „Współpłaszczyznowy z osią walca” (Coplanar to Cylinder Axis) powoduje, że wstawiana płaszczyzna przechodzi przez oś lica walcowego. Opcja „Styczny po drugiej stronie walca” (Tangent on Other Side of Cylinder) powoduje, że wstawiana płaszczyzna styczna przyjmuje drugie możliwe położenie styczne względem lica.
