Profile podwójne D

Double D Shapes

Jak utworzyć profile podwójne D

Wybierz narzędzie „Profil podwójne D” (Double D Shape) z rozwijanego menu „Kształty” (Shapes) w grupie „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

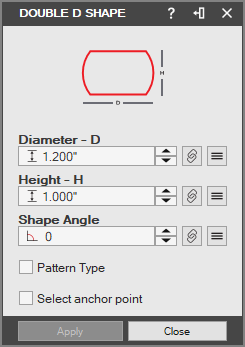

Zostanie wyświetlone okno „Profil podwójne D”. Ustaw wartość „Długość boku wzdłuż X (XL)” (Side Length along X (XL)), wartość „Długość boku wzdłuż Y (YL)” (Side Length along Y (YL)) oraz wartość „Kąt (A)” (Angle (A)).

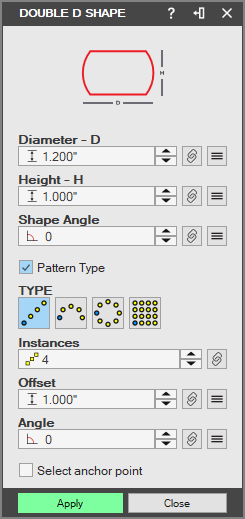

Jeśli chcesz utworzyć wzór, zaznacz pole wyboru „Typ Wzoru” (Pattern Type), a następnie wybierz typ wzoru.
W razie potrzeby ustaw wartości „Instancje” (Instances), „Odsunięcie” (Offset) i „Kąt” (Angle).

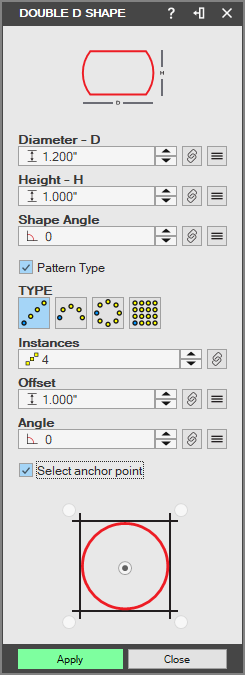

Jeśli chcesz zmienić punkt zakotwiczenia (domyślnie jest to środek), zaznacz pole wyboru „Zaznacz punkt zakotwiczenia” (Select anchor point). Pozwoli to określić, gdzie pierwszy kształt we wzorze zostanie umieszczony względem kursora myszy.

Ta opcja nie jest dostępna dla typów wzoru „Łuk” (Arc) i „Kołowy” (Circular).

Kliknij miejsce, w którym mają zostać umieszczone profile. Wartości wzoru można nadal modyfikować.
Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować wszystkie zmiany.

Po umieszczeniu wzoru szkicu wszystkie kształty we wzorze zostaną zgrupowane jako jeden profil szkicu i nie można ich rozdzielić. Wzór kształtów można jednak edytować.

Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe.

Jak edytować profile podwójne D

Kliknij kształt w obszarze roboczym prawym przyciskiem myszy i wybierz opcję „Edycja” (Edit) albo kliknij kształt w obszarze roboczym dwukrotnie.
Zostanie wyświetlone okno „Profil podwójne D”. Zmień dowolne wartości.
Kliknij przycisk „OK”, aby zaakceptować wszystkie zmiany. Profile zostaną zaktualizowane w obszarze roboczym.

Jedynym sposobem edycji kształtów szkicu jest użycie okna dialogowego kształtu.

Oryginał: Double D Shapes
