Relacje współśrodkowości

Concentric Constraints

Relacje współśrodkowości można stosować do okręgów, łuków kołowych, elips i łuków eliptycznych.

Jak ręcznie utworzyć relację współśrodkowości

• Wybierz narzędzie „Relacja współśrodkowości” (Concentric Constraint) z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz też nacisnąć klawisz Alt na klawiaturze i przejść na pasku narzędzi do „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Współśrodkowość” (Concentric). Upewnij się, że istnieją co najmniej dwa okręgi, łuki kołowe, elipsy lub łuki eliptyczne. W tym przykładzie występują dwa okręgi.

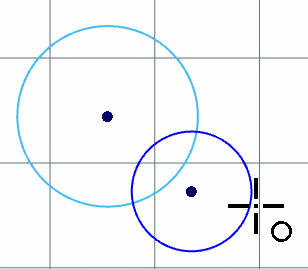

• Zaznacz okrąg.

• Zaznacz drugi okrąg, aby powiązać go z wcześniej zaznaczonym okręgiem.

• Drugi zaznaczony okrąg zostanie powiązany relacją współśrodkowości z pierwszym zaznaczonym okręgiem.

Jak automatycznie utworzyć relację współśrodkowości

• Wybierz narzędzie „Okrąg” (Circle) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” i utwórz okrąg. Możesz również użyć narzędzi „Łuk kołowy - Środek, Początek, Koniec” (Circular Arc) i „Elipsy” (Ellipses).

• Wybierz punkt środkowy okręgu jako punkt początkowy nowego okręgu.

• Przesuń kursor myszy, aby ustawić wartość promienia nowego okręgu. Zwróć uwagę, że symbole relacji współśrodkowości będą widoczne, gdy okręgi będą współśrodkowe.

• Kliknij, aby umieścić drugi okrąg. Relacja współśrodkowości zostanie utworzona automatycznie.

---

Oryginał: Concentric Constraints
