Definiowanie stałych

Defining Constants

Po zdefiniowaniu równania można go użyć jako stałej (Constant).

Jak zdefiniować równanie

Wybierz narzędzie „Edytor równań” (Equation Editor) z grupy „Parametry” (Parameters) na karcie „Modelowanie części”/„Część Blacha” (Part Modeling/Sheet Metal) w obszarze roboczym części lub blachy albo z karty „Narzędzia złożenia” (Assembly Tools) w obszarze roboczym złożenia. Można też kliknąć przycisk „Edytor równań” podczas tworzenia wymiaru albo użyć skrótu klawiszowego Ctrl + E.

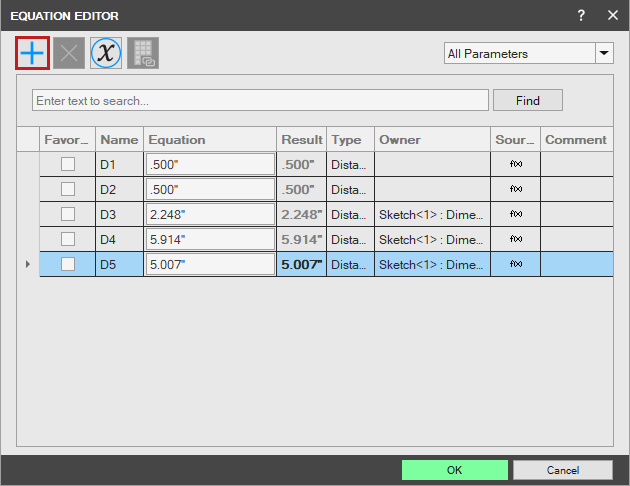

Zostanie wyświetlone okno „Edytor równań”. Kliknij przycisk „Nowy” (New).

Zostanie wyświetlone okno „Dodaj Równanie” (Add Equation).

Wprowadź nazwę („Nazwa”, Name) stałej oraz wartość równania („Równanie”, Equation).
Wybierz typ równania („Typ”, Type).

„Odległość” (Distance): używa zdefiniowanych jednostek miary odległości ustawionych we „Właściwościach” (Properties). „Kąt” (Angle): używa zdefiniowanej jednostki miary kąta ustawionej we „Właściwościach” „Liczba całkowita” (Count): sprawia, że wynikowe równanie jest liczbą całkowitą „Skala” (Scale): sprawia, że wynikowe równanie jest bezwymiarową liczbą rzeczywistą

Kliknij przycisk „Zatwierdź” (Apply).
Kliknij przycisk „Zamknij” (Close).

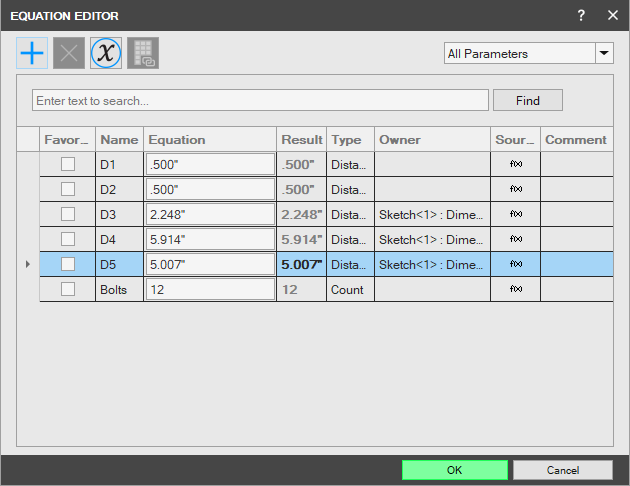

Nowa stała zostanie dodana do okna „Edytor równań”. Kliknij przycisk „OK”.

Oryginał: Defining Constants
