Odbicie lustrzane profili

Mirroring Figures

Istniejące profile można łatwo odbić lustrzanie w Alibre Design.

Jak odbić profile lustrzanie

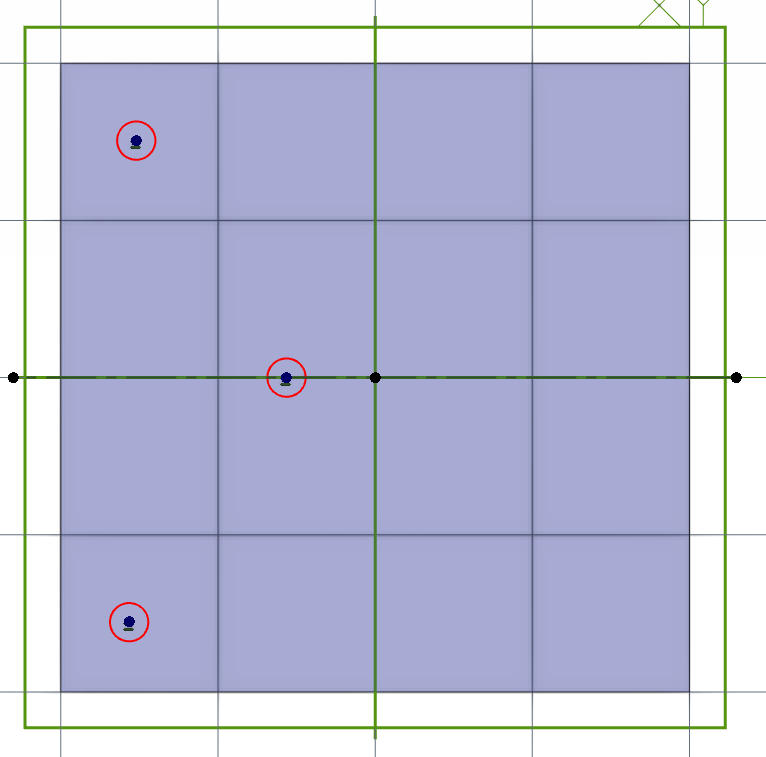

• Wejdź w tryb szkicu ze szkicem do odbicia oraz linią lub osią symetrii.

Linia lub oś symetrii nie może przecinać żadnych odbijanych profili.

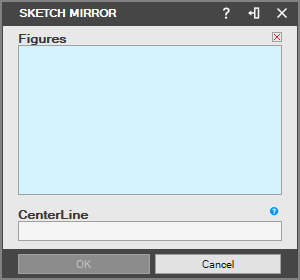

• Wybierz narzędzie „Lustro” (Mirror) z grupy „Narzędzia szkicu” (Sketch Tools) na karcie „Szkicowanie 2D” (2D Sketching). Zostanie wyświetlone okno „Lustro Szkicu” (Sketch Mirror).

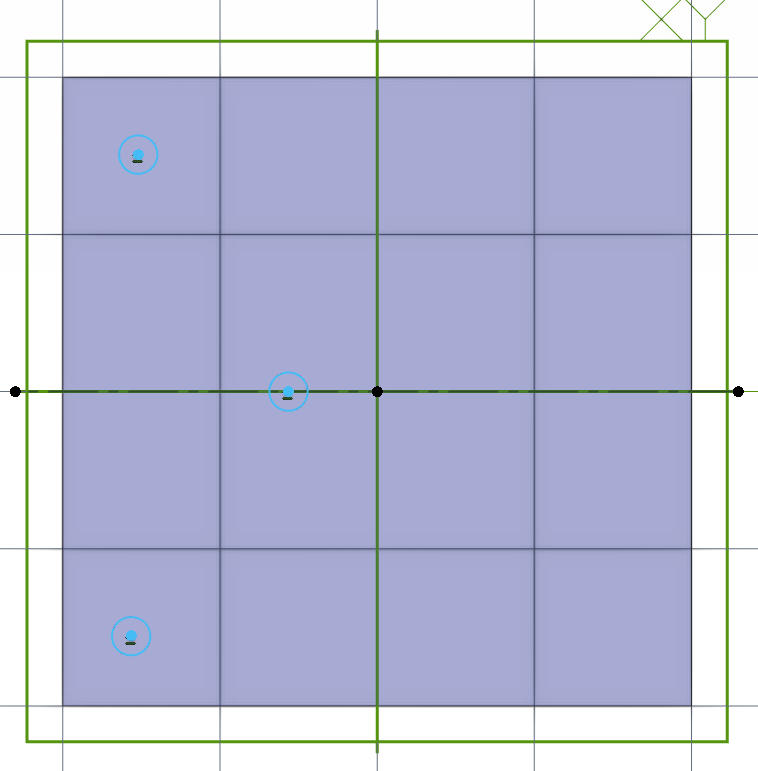

• Zaznacz profil lub profile do odbicia, które zostaną wyświetlone w polu „Profile” (Figures). Jeśli ma zostać odbitych więcej niż jeden profil, naciśnij i przytrzymaj klawisz Shift na klawiaturze podczas klikania profili.

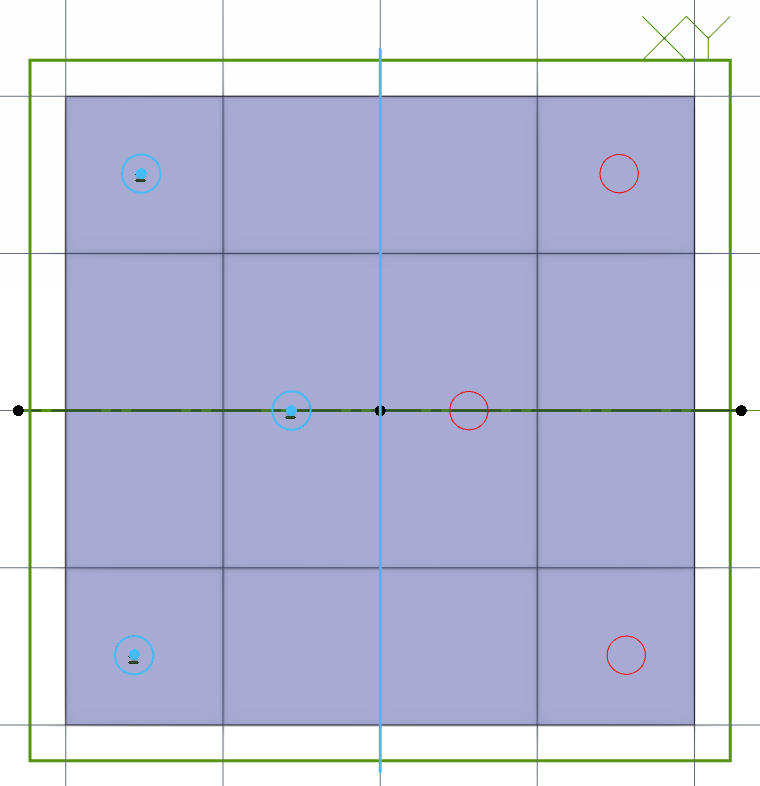

• Wybierz linię lub oś jako „Linia środkowa” (CenterLine). Zostanie wyświetlony podgląd odbitych profili.

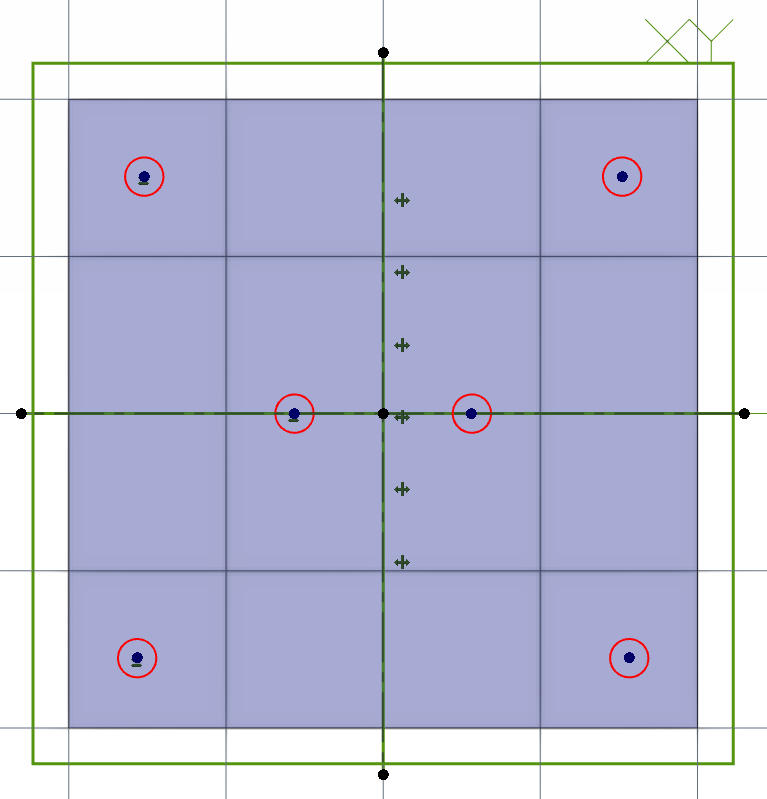

• Kliknij przycisk „OK”, aby zaakceptować wszystkie utworzone wzory.

Zachowanie po odbiciu

• Odbite profile będą odzwierciedlać wszelkie zmiany wprowadzone w profilach, z których zostały odbite

• Podobnie profile oryginalne będą odzwierciedlać wszelkie zmiany wprowadzone w profilach odbitych

• Użytą linię lub oś odniesienia można przesuwać, a jej przesunięcie wpłynie na położenie odbitego profilu

• Jeśli linia lub oś odniesienia zostanie usunięta, relacja powiązania między profilami oryginalnymi a odbitymi zostanie usunięta, jednak odbite profile nie zostaną usunięte

---
