Zapisywanie importowanych złożeń

Saving Imported Assemblies

Zaimportowany model może zawierać strukturę złożenia obejmującą wiele części i/lub podzłożeń. Każda część i każde podzłożenie zostaną zapisane wraz ze złożeniem głównym, aby wszystkie elementy modelu zostały zapisane w formacie Alibre. Podczas tego procesu rozwiążesz również ewentualne problemy, takie jak zduplikowane nazwy plików.

Jak zapisać importowane złożenia

Zaimportuj model zawierający strukturę złożenia.
Kliknij kartę „Plik” (File), a następnie kliknij „Zapisz” (Save) lub „Zapisz jako” (Save As).

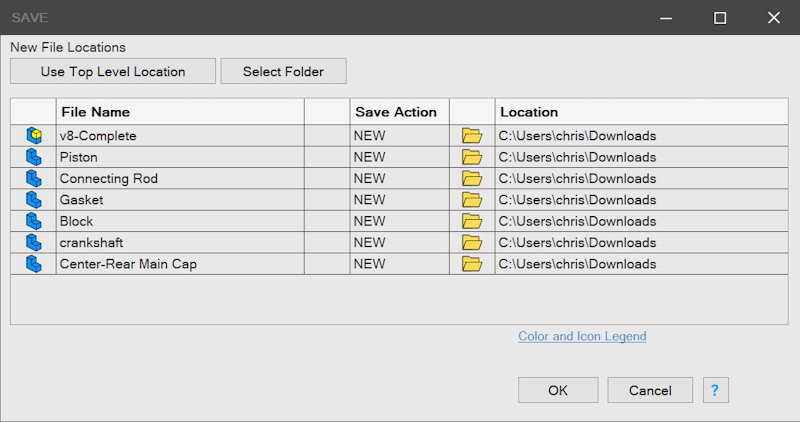

Zostanie wyświetlone okno „Zapisz”.
Możesz określić lokalizację każdego pliku z osobna, klikając jego ikonę. Możesz również ustawić lokalizację wszystkich plików jednocześnie, klikając przycisk „Wybierz folder” (Select Folder). Możesz też ustawić lokalizację wszystkich plików zgodnie z aktualnie określoną lokalizacją złożenia głównego, klikając przycisk „Lokalizacja głównego złożenia” (Use Top Level Location).

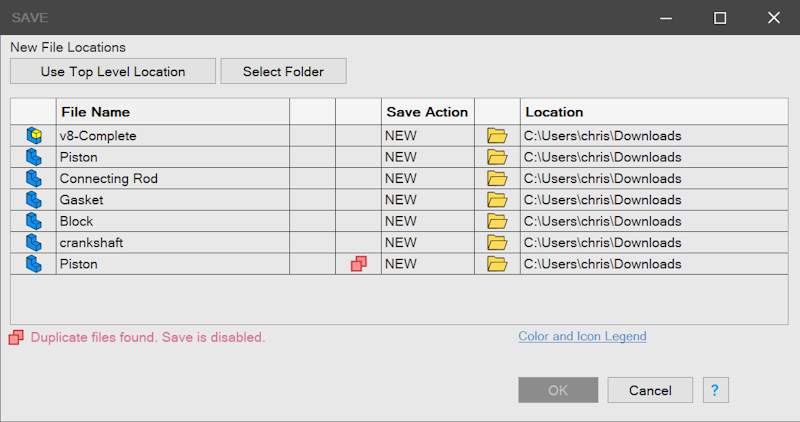

Jeśli w wyniku operacji zapisywania dwa pliki o tej samej nazwie zostaną umieszczone w tym samym folderze, pojawi się ikona ostrzeżenia i zapisanie nie będzie możliwe do czasu rozwiązania problemu. Możesz zmienić nazwę jednej z części o zduplikowanej nazwie pliku, klikając jej nazwę w polu „Nazwa pliku” (File Name) i modyfikując ją, albo kliknąć jej ikonę folderu i zapisać tę część w innym folderze.
