Rzutowanie do szkicu

Projecting to a Sketch

Nowy szkic lub nowy element odniesienia można utworzyć automatycznie, rzutując istniejące szkice, ściany, widoki przekroju 3D (3D Section Views) lub krawędzie modelu na płaszczyznę szkicu za pomocą narzędzia „Rzutuj do szkicu” (Project to Sketch). To narzędzie jest przydatne, gdy istniejącą geometrię można wykorzystać jako odniesienie do tworzenia dodatkowych operacji w przestrzeni roboczej części, do modyfikowania istniejącej części w przestrzeni roboczej złożenia, a nawet do użycia rzutowanych elementów w nowej części. Ponadto można zachować powiązania utworzone z rzutowanych szkiców do geometrii, które tworzą wewnętrzne wiązania projektowe, dzięki czemu nowy projekt może być sterowany przez element, z którego został zrzutowany.

Jak rzutować do szkicu

Wybierz płaszczyznę szkicu.
Wejdź w tryb szkicowania (Sketch Mode).
Wybierz narzędzie „Rzutuj do szkicu” z grupy „Narzędzia szkicu” (Sketch Tools) na karcie „Szkicowanie 2D” (2D Sketching).

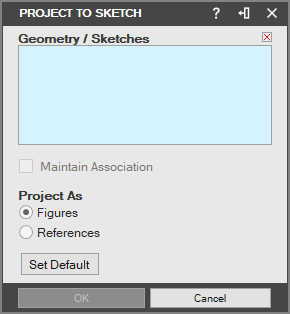

Zostanie wyświetlone okno dialogowe „Rzutuj do szkicu”.

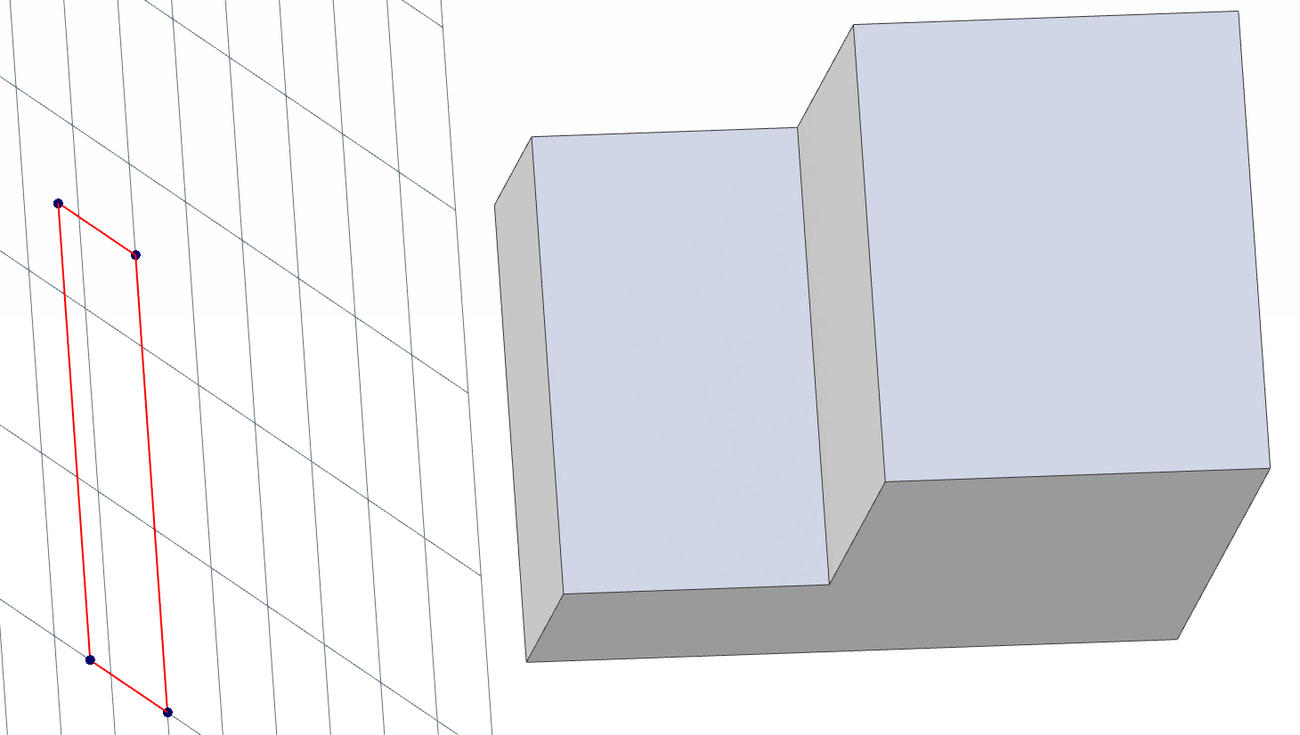

Wybierz istniejące krawędzie operacji lub elementy szkicu z innego szkicu, aby zrzutować je na wybraną płaszczyznę szkicu.

Wszystkie krawędzie ściany można zaznaczyć jednocześnie, zaznaczając samą ścianę. Można także zaznaczyć i zrzutować na płaszczyznę szkicu kombinację kilku szkiców i ścian. W oknie dialogowym „Rzutuj do szkicu” można jednocześnie umieścić dowolną kombinację rzutowanych krawędzi, elementów szkicu z różnych szkiców i całych szkiców z „Drzewa projektu” (Design Explorer).

Aby utworzyć nowy element szkicu, wybierz opcję „Profile” (Figures), a aby utworzyć nowy element odniesienia, wybierz opcję „Odniesienia” (References).
Opcja „Zachowaj Asocjację” (Maintain Association) służy do odzwierciedlania wszelkich zmian wprowadzonych w profilu źródłowym w nowym szkicu lub elemencie odniesienia. Na elementach utworzonych z tą opcją nie można umieszczać wymiarów sterujących, można jednak usuwać wiązania i dodawać wymiary sterujące.

Tej opcji nie można zastosować do tekstu szkicu (Sketch Text).

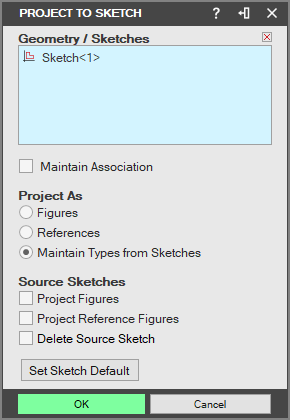

Jeśli w „Drzewie projektu” zaznaczono cały szkic, zostaną włączone opcje „Rzut Elementów” (Project Figures), „Elementy Odniesienia Rzutu” (Project Reference Figures) i „Usuń szkic źródłowy” (Delete Source Sketch).

Jeśli szkic nie jest używany do utworzenia operacji, można wybrać opcję „Usuń szkic źródłowy”, aby usunąć szkic źródłowy. Jeśli szkic jest używany, ta opcja nie będzie dostępna.

Kliknij przycisk „OK”, aby utworzyć nowy szkic lub element odniesienia.

Jeśli wybrano opcję „Powiąż z geometrią źródłową” (Maintain association to source entity), na nowych elementach zostaną wyświetlone symbole wiązania rzutu do szkicu, wskazujące, że są one powiązane z profilem pierwotnym.
