Sterowane wartością
Value Driven
Typ „Sterowane wartością” umożliwia określenie dopuszczalnych wartości zmiennej na podstawie dyskretnej wartości innej zmiennej.
Krok 1: Tworzenie wiersza danych wejściowych typu „Sterowane wartością”
Dział zatytułowany „Krok 1: Tworzenie wiersza danych wejściowych typu „Sterowane wartością””Aby typ danych „Sterowane wartością” był dostępny, muszą istnieć co najmniej 2 wiersze danych wejściowych. Wynika to z faktu, że typ danych „Sterowane wartością” wymaga do działania parametru nadrzędnego i nie może istnieć samodzielnie.
Utwórz wiersz danych wejściowych typu „Sterowane wartością”
-
Najpierw zdefiniuj inne dane wejściowe (wiersz). Możliwe wartości tych danych posłużą do sterowania danymi wejściowymi typu „Sterowane wartością”. Parametry typu „Sterowane wartością” odwołują się do innej zmiennej na liście. Zmienna, do której następuje odwołanie, jest nazywana „Parametrem sterującym / nadrzędnym” (Driving / Parent Parameter). Dopuszczalne typy „Parametru sterującego / nadrzędnego” dla parametru typu „Sterowane wartością” to:
-
„Prosty tekst / liczba” (Simple Text / Numeric)
-
„Sterowane wartością”
-
„Sterowane zakresem” (Range Driven)
-
„Sterowane blokowaniem” (Suppression Driven)
-
„Gwint” (Thread Selection)
-

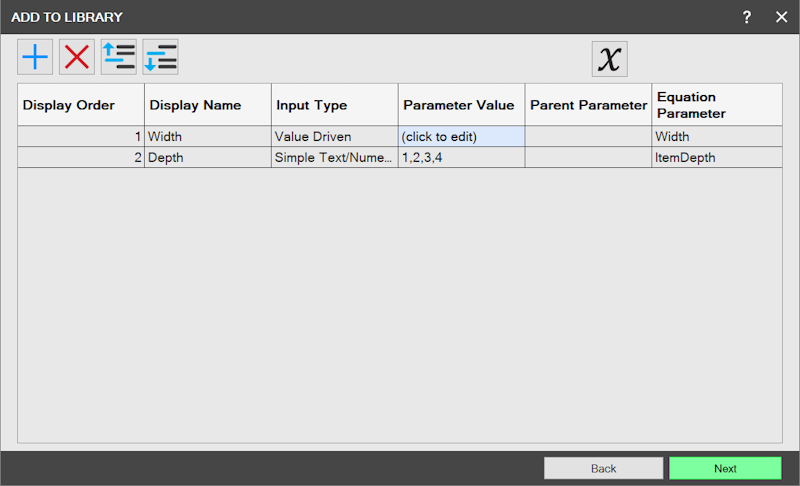

W wierszu „Sterowane wartością” wybierz jego „Wyświetlana nazwa” (Display Name) i „Parametr części” (Equation Parameter). „Parametr części” jest parametrem aktualizowanym po obliczeniu reguły.
-
Jako „Typ danych” (Input Type) wybierz „Sterowane wartością”.
-
Możesz teraz zdefiniować logikę w następnym kroku.
Krok 2: Definiowanie logiki danych wejściowych typu „Sterowane wartością”
Dział zatytułowany „Krok 2: Definiowanie logiki danych wejściowych typu „Sterowane wartością””W tym kroku zdefiniujesz zestaw warunków i wyników.
Zdefiniuj logikę danych wejściowych typu „Sterowane wartością”
-
Kliknij „(Kliknij, aby edytować…)” ((Click to Edit…)) w kolumnie „Wartość parametru” (Parameter Values) danych wejściowych typu „Sterowane wartością”.
-

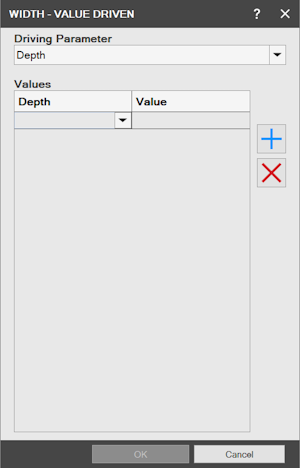

Zostanie wyświetlone okno dialogowe.
-
Wybierz żądany „Parametr sterujący” (Driving Parameter).
-
Dodaj wiersz lub wiersze logiki, klikając ikonę. Pierwsza kolumna będzie miała taką samą nazwę jak wybrany „Parametr sterujący”. Pierwsza kolumna reprezentuje warunek, a druga wynik, który zostanie użyty po spełnieniu warunku.

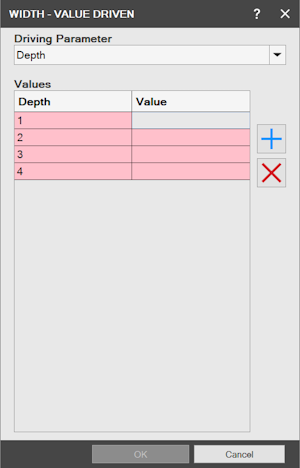

„Parametr sterujący” ma określoną liczbę wartości dyskretnych. Podczas dodawania wiersza logiki następna wartość dyskretna zostanie automatycznie wprowadzona w pierwszej kolumnie po kliknięciu komórki. Możesz wcześniej dodać kilka wierszy i automatycznie wprowadzić tyle wartości, ile potrzeba, aby wszystkie opcje były dostępne.
- Każdy wiersz definiuje wartość lub zestaw wartości, które zaktualizują „Parametr części” danych typu „Sterowane wartością”.

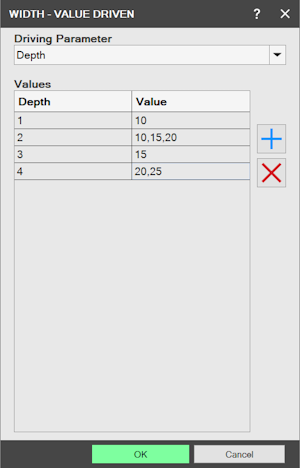

Wypełnij kolumnę „Wartość” (Value) wartościami dyskretnymi („4.5”) albo wieloma wartościami rozdzielonymi przecinkami („3,4,5”). Jeśli wynikiem warunku jest kilka możliwych wartości, użytkownik zobaczy listę rozwijaną umożliwiającą wybór żądanej wartości.
Jeśli system operacyjny używa przecinka jako separatora dziesiętnego, na przykład „1,23 mm”, wartości należy rozdzielić średnikami („1;1,5;2;2.5”). Podczas wstawiania dane wejściowe typu „Sterowane wartością” określą na podstawie wartości „Parametru sterującego”, który warunek został spełniony. Następnie zostanie zwrócona „Wartość” powiązana z tym warunkiem.
- Kliknij „OK”.
Przykład

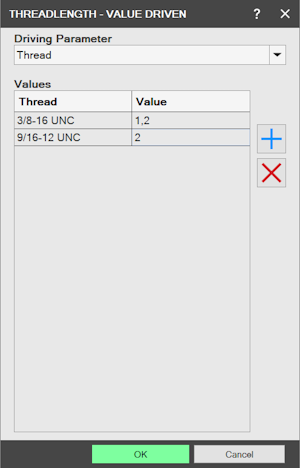

Dział zatytułowany „Przykład”W poniższym przykładzie wartość „ThreadLength” w modelu będzie sterowana na podstawie typu gwintu wybranego przez użytkownika we wcześniejszym kroku podczas wstawiania:
W tym przypadku, jeśli użytkownik wybierze 3/8-16 UNC z listy rozwijanej gwintów, zobaczy listę rozwijaną „Długość” (Length) z wartościami 1 i 2. Jeśli użytkownik wybierze drugą opcję gwintu, lista rozwijana nie zostanie wyświetlona, ponieważ dostępna jest tylko jedna wartość, a lista byłaby zbędna.
