Edytowanie luster w złożeniu

Editing Assembly Mirrors

Możesz edytować komponenty lustrzane, aby dodawać lub usuwać komponenty oraz wprowadzać inne zmiany.

Aby edytować wzór lustrzany

W „Drzewie projektu” (Design Explorer) kliknij prawym przyciskiem myszy wzór lustrzany, a następnie kliknij „Edycja” (Edit).
Zostanie wyświetlone okno „Lustro części/podzłożenia” (Mirror Part/Subassembly). Możesz zmienić „Płaszczyznę lustra” (Mirror Plane), komponent lustrzany lub „Części składowe” (Constituent Parts) podzłożenia.

Aby edytować kopię części, możesz utworzyć różne „Konfiguracje” (Configurations) tej części. Aby zmienić konfigurację skopiowanej części:

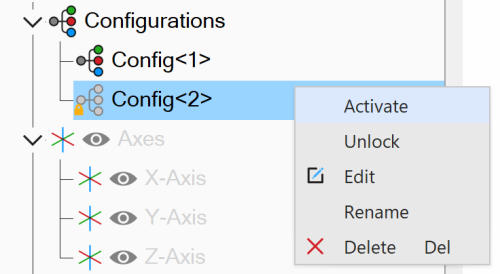

W „Drzewie projektu”, w obszarze „Konfiguracje”, kliknij prawym przyciskiem myszy „Konfigurację” (Configuration), której chcesz użyć, a następnie kliknij „Uaktywnij” (Activate).

Można to również zastosować do podzłożenia lustrzanego. Więcej informacji zawiera temat Tworzenie konfiguracji złożenia.

W „Drzewie projektu” kliknij prawym przyciskiem myszy lustrzaną część, a następnie kliknij „Edycja Części/Podzespołu” (Edit Here) lub „Edytuj w osobnym oknie” (Edit in Separate Window).
Edytuj część i zapisz ją. Część zostanie zaktualizowana w „Złożeniu” (Assembly).
Możesz również utworzyć kilka „Konfiguracji” tej samej części i wykonać powyższe instrukcje dotyczące skopiowanej części.

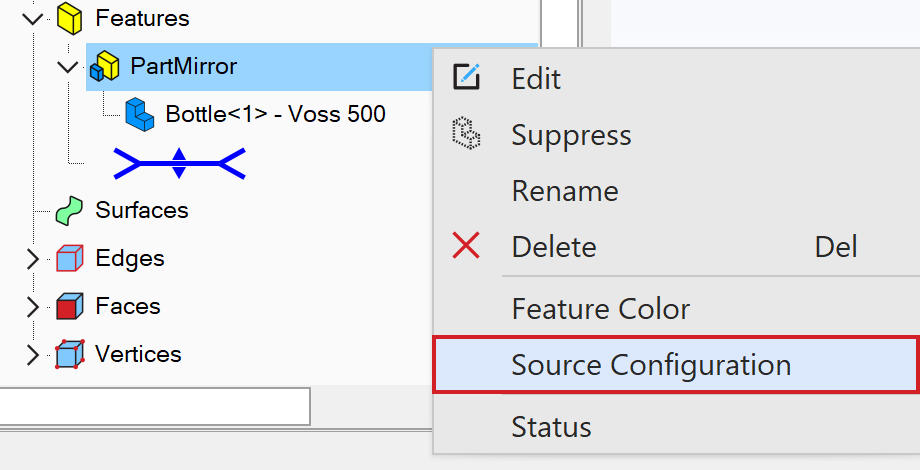

Możesz również zmienić konfigurację źródłową powiązaną z każdą konfiguracją lustrzanej części. Podczas edytowania lustrzanej części kliknij prawym przyciskiem myszy operację „Lustro” (Mirror) w „Drzewie projektu”, a następnie kliknij „Źródłowa konfiguracja lustra” (Source Configuration). Z menu rozwijanego możesz wybrać, która konfiguracja części źródłowej ma zostać powiązana z aktywną konfiguracją lustrzanej części.

Jeśli oryginał podzłożenia lustrzanego zostanie zmodyfikowany, podzłożenie lustrzane zostanie zaktualizowane automatycznie.
W przypadku użycia polecenia „Utwórz zespół nastawny” (Make Flexible), jeśli część zostanie przesunięta w oryginalnym złożeniu, jej położenie nie zostanie zaktualizowane we wzorze lustrzanym. Aby zaktualizować położenia w podzłożeniu lustrzanym, kliknij prawym przyciskiem myszy wzór lustrzany w podzłożeniu, a następnie kliknij „Aktualizuj” (Update).
