Używanie pól do automatycznego przenoszenia danych z modelu do arkusza rysunkowego

Using Fields to Auto-Populate Data From the Model to the Drawing Sheet

Alibre Design umożliwia wypełnianie pól danych (zwykle znajdujących się w tabliczce rysunkowej, ale mogących znajdować się w dowolnym miejscu arkusza rysunkowego). Pola danych mogą być wypełniane przez użytkownika lub automatycznie uzupełniane na podstawie właściwości projektu modelu wybranego jako podstawa rysunku w oknie „Właściwości projektu” (Design Properties), dostępnym w grupie „Narzędzia do rysowania” (Drawing Tools) na „wstążce” (Ribbon).

Najpierw dodaj dane właściwości do pliku modelu.

Przejdź do „Plik” (File) > „Właściwości” (Properties)
W lewej części okna „Właściwości pliku” (File Properties), w sekcji „Ogólne” (General), wybierz sekcję „Właściwości projektu” (Part Data).
Wypełnij żądane pola właściwości
Zapisz model 3D

Następnie otwórz nowy rysunek i wybierz domyślną formatkę lub utwórz własną formatkę niestandardową. Następnie dodaj do formatki żądane pola.

Uaktywnij „Szkic” (Sketch) na arkuszu.

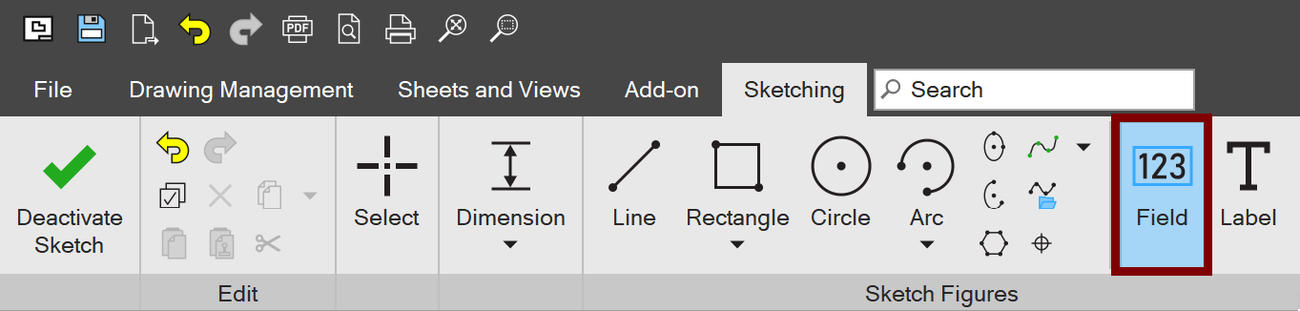

W sekcji „Elementy szkicu” (Sketch Figures) na wstążce wybierz opcję „Pole” (Field)

W oknie dialogowym „Pole tekstowe” (Field Text), w obszarze „Ustaw typ” (Set Type), wybierz opcję „Wartość właściwości” (Property Value).

W obszarze „Ustaw właściwości” (Set Properties) wybierz żądaną „Wartość” (Value) z menu rozwijanego,
Kliknij, aby umieścić pole w żądanym miejscu obszaru roboczego, a następnie kliknij „Zatwierdź” (Apply).
Powtórz te czynności dla wszystkich wartości, które chcesz wstawić.
Zapisz i zamknij formatkę rysunkową.

Na koniec utwórz rysunek, korzystając ze zaktualizowanej formatki

Otwórz nowy rysunek 2D
W oknie „Właściwości nowego arkusza” (New Sheet Properties), w obszarze „Formatka” (Template), wybierz opcję „Przeglądaj…” (Browse…).
Wyszukaj zaktualizowaną formatkę i kliknij „OK”.
Utwórz rysunek w zwykły sposób.

Jeśli pola zostały skonfigurowane prawidłowo, formatka powinna automatycznie wypełnić się odpowiednimi danymi modelu. Jeśli wystąpią błędy, sprawdź formatkę, aby upewnić się, że pola zawierają prawidłowe informacje.

Oryginał: Using Fields to Auto-Populate Data From the Model to the Drawing Sheet
