Wstawianie punktu wzdłuż krawędzi liniowej

Inserting a Point Along a Linear Edge

Punkt (Point) można wstawić na krawędzi liniowej w określonym stosunku od punktu początkowego.

Jak wstawić punkt wzdłuż krawędzi liniowej

Aby wykonać te instrukcje, musi istnieć model 3D z co najmniej jedną krawędzią liniową. W tym przykładzie zostanie użyty model trójwymiarowy.

• Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części”. Zostanie wyświetlone okno „Wstaw punkt” (Insert Point).

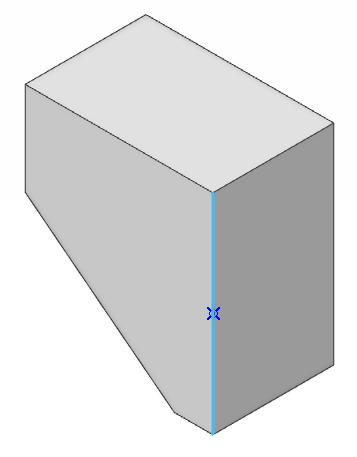

• Zaznacz istniejącą krawędź na modelu. Zostanie wyświetlony podgląd punktu.

• „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Ustaw wartość w polu „Współczynnik” (Ratio). W tym przykładzie współczynnik wyniesie połowę całkowitej długości, co przesunie podgląd punktu na środek krawędzi.

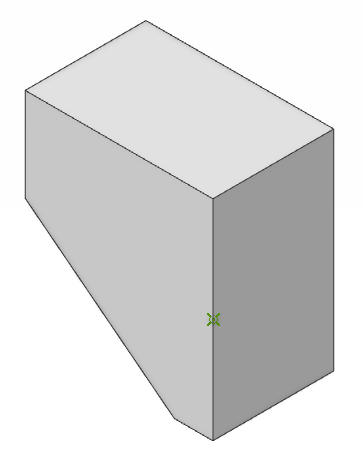

• Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.

• Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Wstaw punkt”.

---

Oryginał: Inserting a Point Along a Linear Edge
