Tworzenie nowej tabeli części

Creating a New BOM

Możesz utworzyć tabelę części dla projektu, a następnie ją wydrukować, wyeksportować lub umieścić na rysunku 2D.

Najpierw wybierz formatkę i projekt. Następnie zmodyfikuj tabelę części według potrzeb.

Utwórz nową tabelę części

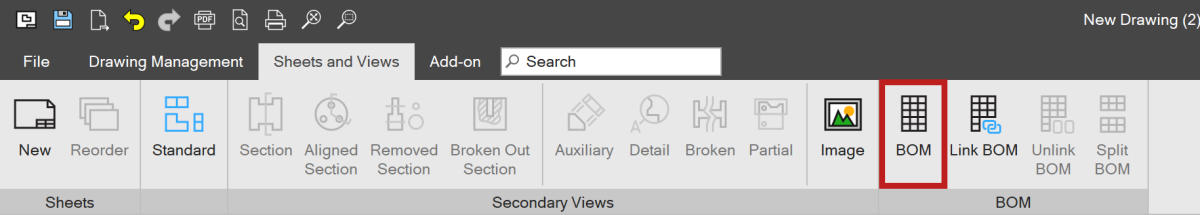

  • Utwórz nową tabelę części, klikając ikonę tabeli części w „Oknie Głównym” (Home Window) lub na rysunku 2D.

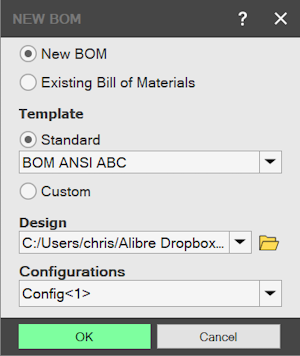

  • Zostanie wyświetlone okno „Tabela części” (Bill of Materials). Wybierz standardową formatkę, wskaż wcześniej utworzoną formatkę niestandardową albo utwórz nową formatkę.

  • Jeśli ma to zastosowanie, wybierz „Projekt” (Design) i „Konfigurację” (Configuration) za pomocą przycisku „Przeglądaj” (Browse) w sekcji „Projekt”.

Jeśli rozpoczynasz tę procedurę z rysunku 2D, w sekcji „Projekt” może być już wskazane złożenie użyte podczas rzutowania widoków (zobacz dodatkowe uwagi na dole strony).

  • Kliknij „OK”.

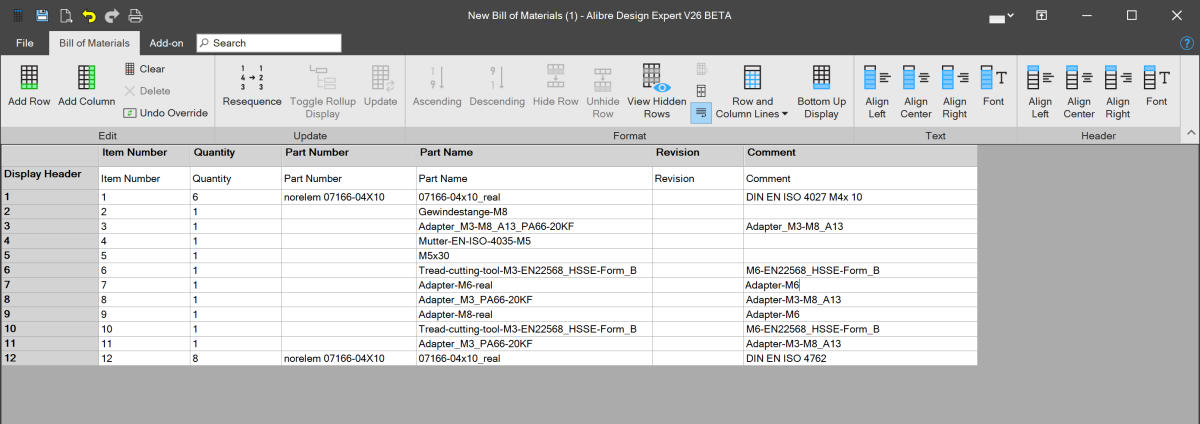

  • Otworzy się obszar roboczy tabeli części i zostanie utworzona tabela części na podstawie wybranego projektu, konfiguracji i formatki.

  • Zmodyfikuj tabelę części według potrzeb. Możesz na przykład dodać kolumnę z nowymi danymi projektu, usunąć kolumny, zmienić styl i czcionki, zmienić kolejność danych lub ręcznie je edytować.

  • Zapisz tabelę części.

  • Możesz teraz otworzyć tabelę części niezależnie w jej obszarze roboczym lub wstawić ją do rysunku 2D.

Podczas tworzenia nowej tabeli części musisz wybrać jej formatkę. Możesz wybrać wcześniej utworzoną formatkę niestandardową.

Użyj formatki niestandardowej zapisanej w katalogu formatek

  • Utwórz nową tabelę części, klikając ikonę tabeli części w „Oknie Głównym” lub na rysunku 2D.

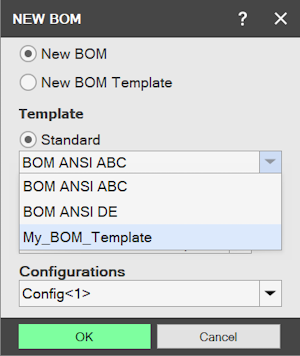

  • Zostanie wyświetlone okno „Tabela części”. Wybierz „Standardowa formatka” (Standard Template), a następnie wybierz swoją niestandardową formatkę tabeli części z listy rozwijanej.

  • Jeśli nie rozpoczęto tej procedury z rysunku 2D, wybierz model 3D i, jeśli ma to zastosowanie, jego konfigurację, klikając przycisk „Przeglądaj” w sekcji „Projekt”.

  • Kliknij „OK”.

Użyj formatki niestandardowej zapisanej w dowolnej lokalizacji

  • Utwórz nową tabelę części, klikając ikonę tabeli części w „Oknie Głównym” lub na rysunku 2D.

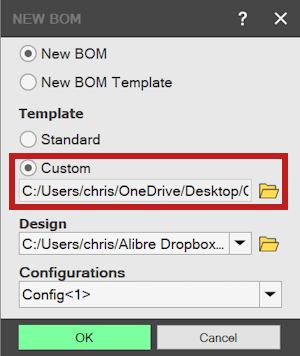

  • Zostanie wyświetlone okno „Tabela części”. Wybierz „Dowolna formatka” (Custom Template) i kliknij przycisk „Przeglądaj”, aby znaleźć zapisaną formatkę tabeli części.

  • Jeśli nie rozpoczęto tej procedury z rysunku 2D, wybierz model 3D i, jeśli ma to zastosowanie, jego konfigurację, klikając przycisk „Przeglądaj” w sekcji „Projekt”.

  • Kliknij „OK”.

Jeśli wcześniej zainstalowano PDM, ale ponownie wybrano WFS jako główną lokalizację zapisu, podczas przeglądania plików nadal może pojawiać się okno wyszukiwania PDM. Kliknij mały przycisk w prawym górnym rogu, aby przejść do WFS.
