Usuwanie elementów modelu

Removing Model Pieces

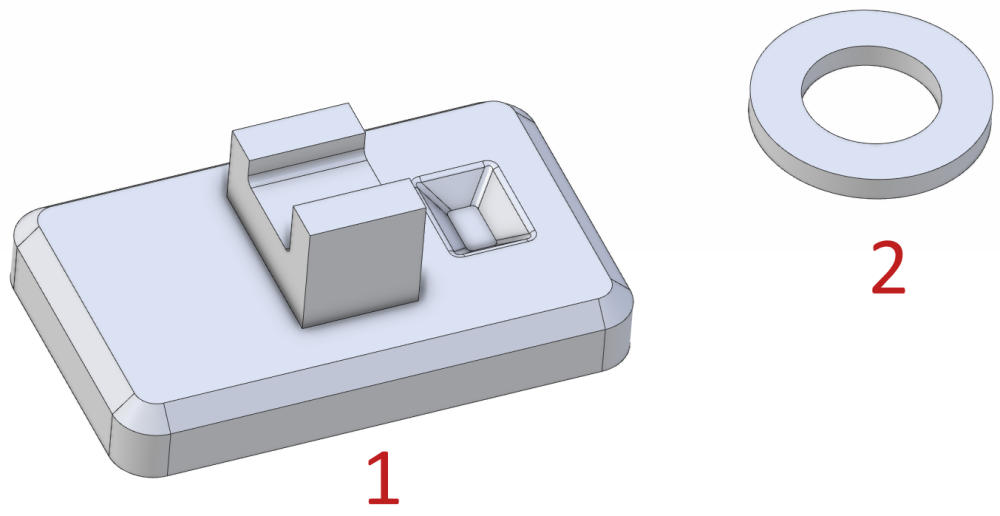

To narzędzie jest dostępne w przestrzeni roboczej części. Czasami zaimportowana część może zawierać kilka „brył ciągłych” (lumps). „Bryła ciągła” jest zdefiniowana jako pojedynczy ciągły „element modelu” w przestrzeni roboczej części. W poniższym przykładzie mamy pojedynczą część, która ma dwie bryły ciągłe, ponieważ nie są one połączone geometrią.

Innym częstym przypadkiem użycia jest porządkowanie operacji logicznych (Boolean) na częściach.

W poniższym przykładzie znajdujemy się w przestrzeni roboczej części. Nie myl tego przykładu z podobnie wyglądającą sytuacją, którą często można zobaczyć w przestrzeni roboczej złożenia.

Usuń elementy modelu

Można usuwać elementy modelu („bryły ciągłe”) w przestrzeni roboczej części.

Usuwanie elementów modelu

Otwórz model z kilkoma „bryłami ciągłymi” w przestrzeni roboczej części.

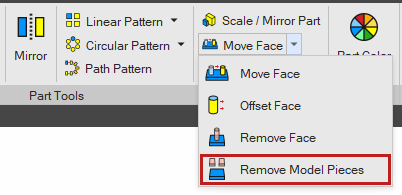

Kliknij narzędzie „Usuń elementy modelu” (Remove Model Pieces).

Zostanie wyświetlone okno dialogowe „Usuń elementy modelu”.

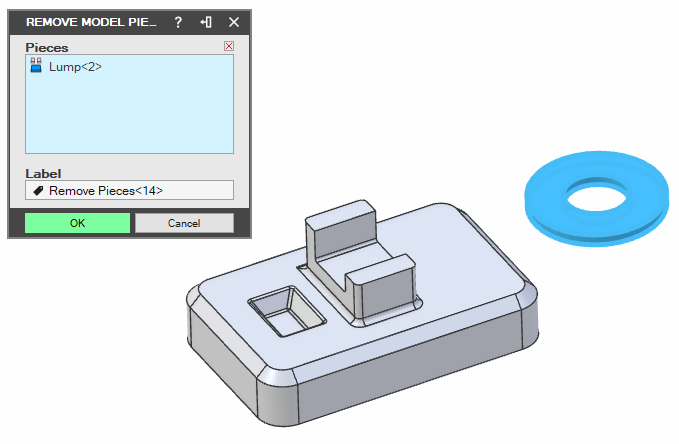

Kliknij bryłę ciągłą w obszarze roboczym. Cała powiązana z nią geometria zostanie podświetlona.

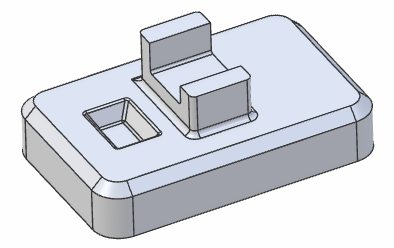

Naciśnij „OK”. Bryła ciągła zostanie usunięta.

Oryginał: Removing Model Pieces
