Modyfikowanie właściwości wymiarów szkicu
Modifying Sketch Dimension Properties
Dla poszczególnych wymiarów można zmieniać wiele różnych właściwości. Obejmują one jednostki, tolerancje, sposób wyświetlania linii i strzałek oraz dodatkowe jednostki i tekst.
Jak zmodyfikować właściwości wymiarów szkicu
Dział zatytułowany „Jak zmodyfikować właściwości wymiarów szkicu”-
Kliknij narzędzie „Zaznacz” (Select) lub „Wymiarowanie” (Dimension) na karcie „Szkicowanie 2D” (2D Sketching).
-

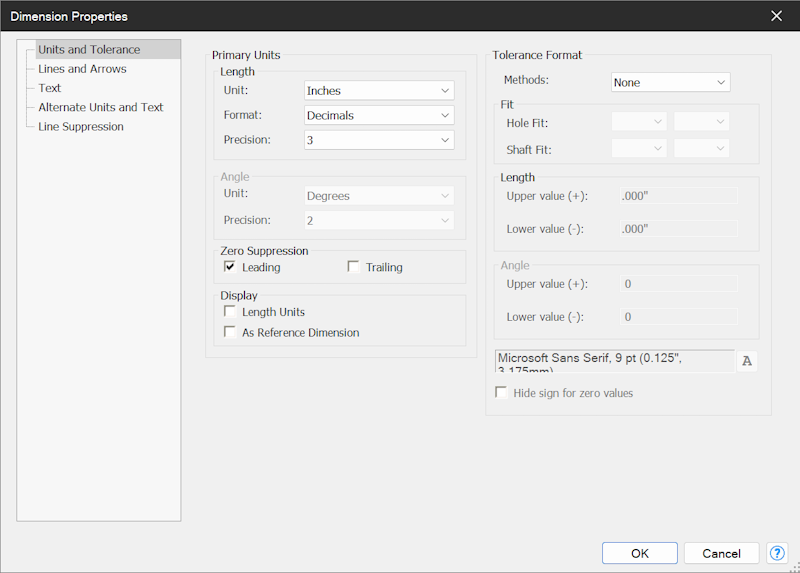

Przesuń kursor myszy nad wymiar i kliknij prawym przyciskiem myszy. Z menu podręcznego wybierz „Właściwości” (Properties). Zostanie wyświetlone okno dialogowe „Właściwości wymiaru” (Dimension Properties).
Za pomocą menu dostępnego po kliknięciu prawym przyciskiem myszy można wyświetlać pojedyncze lub wiele wymiarów jako „Przerwania” (Gapped) albo „Skrócenie linii” (Foreshortened). Jeśli zaznaczone są wyłącznie zwykłe wymiary, wszystkie można zmienić na wymiary skrócone. Jeśli zaznaczone są wyłącznie wymiary skrócone, wszystkie można zmienić na zwykłe wymiary. Jeśli zaznaczono zarówno zwykłe, jak i skrócone wymiary, po kliknięciu ich prawym przyciskiem myszy można je zmienić wyłącznie na wymiary skrócone.
-
Można zmienić ustawienia w sekcjach „Jednostki i tolerancje” (Units and Tolerance), „Linie i strzałki” (Lines and Arrows), „Tekst” (Text), „Dodatkowe Jednostki i Tekst” (Alternate Units and Text) oraz „Blokowanie linii” (Line Suppression).
-
Wprowadź żądane zmiany, a następnie kliknij przycisk „OK” (OK), aby zamknąć okno dialogowe i zatwierdzić zmiany.
Ustawienia zmodyfikowane dla poszczególnych wymiarów nie mają wpływu na odpowiadające im wymiary po ich rzutowaniu na rysunki 2D.
