Wzory kołowe komponentów

Circular Component Patterns

Istniejące części lub podzłożenia można wykorzystać do utworzenia powtarzalnego wzoru kołowego. Po utworzeniu wzoru można go zmodyfikować za pomocą „Drzewo projektu” (Design Explorer).

Jak utworzyć wzór kołowy

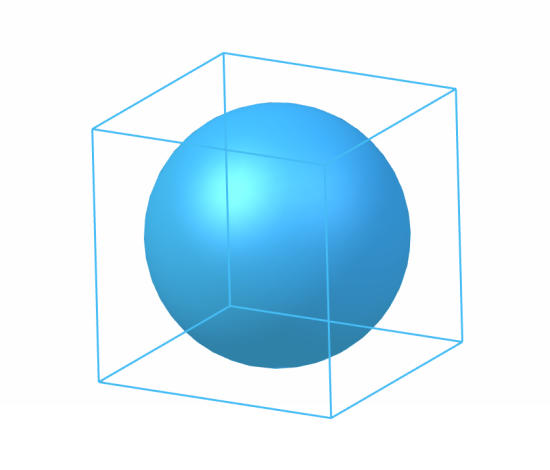

Aby utworzyć wzór, złożenie musi zawierać co najmniej jedną część. W tym przykładzie zostanie użyte złożenie z częścią kulistą.

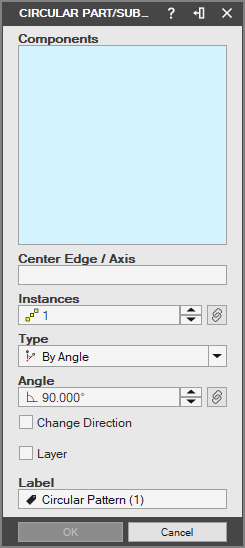

Wybierz narzędzie „Wzór kołowy” (Circular Pattern) w grupie „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly). Zostanie wyświetlone okno dialogowe „Wzór kołowy części/podzłożenia” (Circular Part/Subassembly Pattern).

Wybierz istniejącą część lub podzłożenie w obszarze roboczym albo kliknij nazwę elementu w „Drzewo projektu”. Wybrane elementy zostaną wyświetlone w polu „Część/podzłożenie do powielenia” (Part/Subassembly to Pattern).

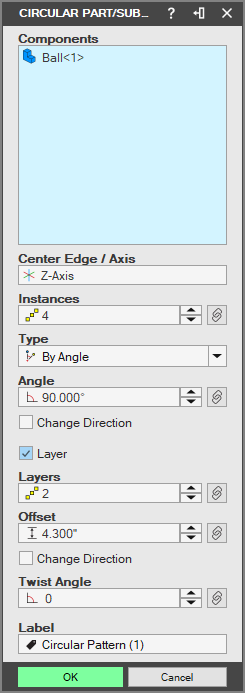

Ustaw wartość w polu „Instancje” (Instances).
Wybierz opcję „Kąt uwzględniony” (Included Angle), aby określić „Kąt” (Angle), na którym zostaną rozmieszczone wszystkie instancje, albo opcję „Pełny obrót” (Complete Revolution), aby rozmieścić wszystkie instancje równomiernie.

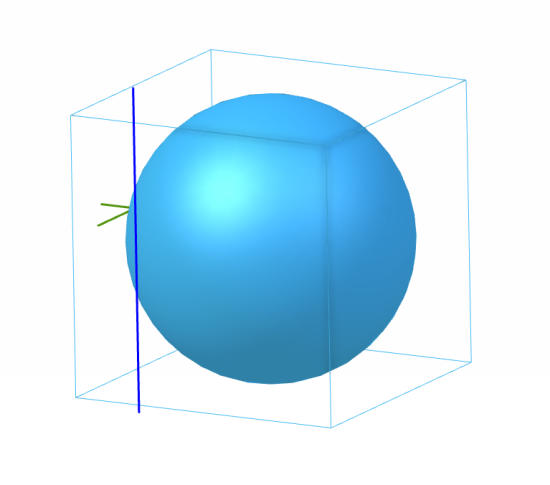

Wybierz krawędź liniową lub oś jako „Środek” (Center) wzoru.

Ustaw wartość liczby „Warstwy” (Layers), które ma zawierać wzór.
Ustaw wartość „Odstęp” (Spacing), aby określić odległość między poszczególnymi warstwami, oraz wartości „Kąt skręcenia” (Twist Angle), aby określić kąt obrotu warstw względem siebie.
Wprowadź nazwę wzoru w polu „Nazwa” (Label). Nazwa ta zostanie wyświetlona w „Drzewo projektu”.

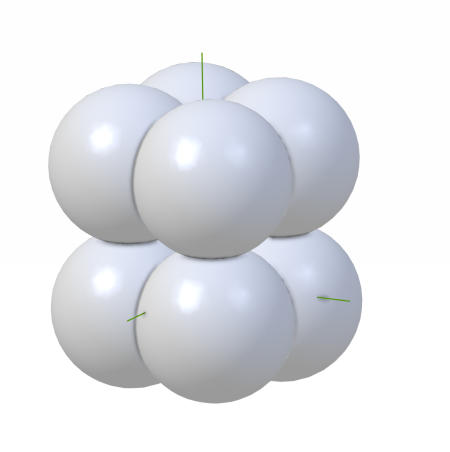

Kliknij przycisk „OK”. Wzór zostanie wyświetlony w obszarze roboczym.

Jak zmodyfikować wzór kołowy

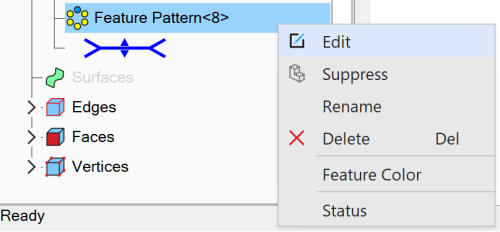

Kliknij prawym przyciskiem myszy istniejącą operację „Wzór kołowy” w „Drzewo projektu” i wybierz polecenie „Edycja” (Edit).

Zostanie wyświetlone okno dialogowe „Wzór kołowy części/podzłożenia” dla istniejącego wzoru.

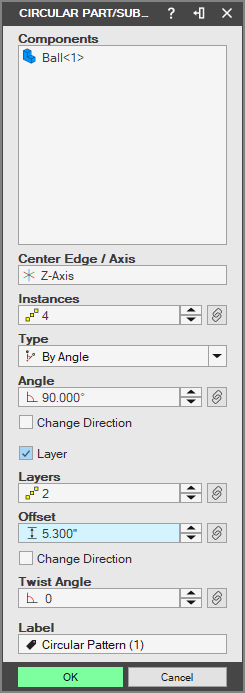

Zmień dostępne parametry i ustawienia zgodnie z potrzebami.
Kliknij przycisk „OK”. Wzór zostanie zaktualizowany w obszarze roboczym.
