Narzędzia pomiaru

Measure

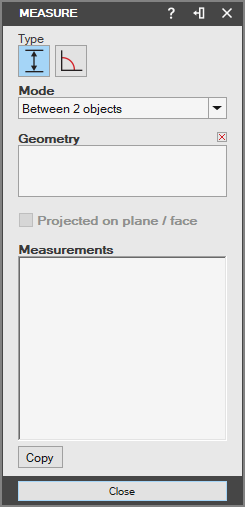

Narzędzie „Narzędzia pomiaru” służy do wykonywania pomiarów i odczytywania właściwości, takich jak odległość, kąt, rozmiar i położenie geometrii w obszarach roboczych części i złożeń. Wyniki pomiarów są podawane w aktualnie wybranych jednostkach wyświetlania.

„Typ pomiaru” (Measurement Type)

• „Liniowy” (Linear) - Mierzy odległość między co najmniej dwoma elementami geometrii lub między dwiema figurami w trybie szkicu

• „Kątowy” (Angular) - Mierzy kąt między co najmniej dwoma elementami geometrii lub między dwiema figurami w trybie szkicu

„Tryb pomiaru” (Measurement Mode)

• „Pomiędzy 2 obiektami” (Between 2 Objects) - Mierzy odległość lub kąt między dwoma elementami geometrii

• „Łańcuch” (Chain) - Mierzy odległość lub kąt między kolejnymi elementami łańcucha

• „Od Pierwszego” (From First) - Mierzy odległość lub kąt od jednego elementu do wielu innych elementów

Narzędzie „Narzędzia pomiaru” podaje również następujące informacje o geometrii modelu:

• Punkty i wierzchołki - Współrzędne X, Y i Z punktu względem początku układu współrzędnych

• Krawędzie liniowe - Położenia punktu początkowego i końcowego

• Ściany - Obwód i pole powierzchni. Jeśli ściana ma wycięcie, podawane są zarówno obwód zewnętrzny, jak i wewnętrzny.

• Krawędzie eliptyczne - Współrzędne każdego z pięciu punktów

• Krawędzie kołowe - Położenie środka, średnica i obwód

• Krawędzie łukowe - Położenie środka, promień oraz położenia punktu początkowego i końcowego

„Właściwości” (Properties)

Narzędzie „Narzędzia pomiaru” podaje następujące informacje o częściach i złożeniach:

• Właściwości wierzchołka - Współrzędne X, Y i Z w przestrzeni modelu

• Właściwości krawędzi - Długość w aktualnych jednostkach modelu, informacja o tym, czy krawędź jest otwarta czy zamknięta, oraz czy ma postać analityczną, płaską czy splajnową

Właściwości ścian

Narzędzie „Narzędzia pomiaru” podaje następujące informacje o ścianach:

• Długość obwodu w aktualnych jednostkach modelu

• Pole powierzchni w aktualnych jednostkach modelu

• Informacja o tym, czy ściana jest otwarta czy zamknięta

• Informacja o tym, czy ściana jest płaska, walcowa, stożkowa, kulista czy niepłaska

• Promień lub średnica ściany walcowej

Pomiary przy różnych jednostkach

Jednostki złożenia określają jednostki używane przez narzędzie „Narzędzia pomiaru”, nawet jeśli wstawione części utworzono w innych jednostkach. Na przykład, jeśli jednostką złożenia są cale, a część w złożeniu ma jednostki ustawione na milimetry, wyniki będą podawane w calach.

Pomiary w obszarach roboczych złożeń

Wierzchołki nie są dostępne w obszarach roboczych złożeń. Zamiast tego spróbuj mierzyć między krawędziami i ścianami albo wstaw punkt w każdym wierzchołku i zmierz odległość między punktami.

---

Oryginał: Measure
