Rozwinięcia

Flat Patterns

Narzędzie „Rozwinięcie” (Flat Pattern) rozwija część blaszaną. Pozwala szybko sprawdzić, jak część będzie wyglądać po rozwinięciu, oraz upewnić się, że ścianki i inne operacje nie nachodzą na siebie. Gdy część blaszana jest rozwinięta, nie można jej modyfikować. Jeśli model zostanie zapisany w stanie rozwiniętym, przed zapisem powróci do pierwotnego stanu nierozwiniętego.

Narzędzie „Rozwinięcie” nie ma okna dialogowego.

Jak utworzyć rozwinięcie

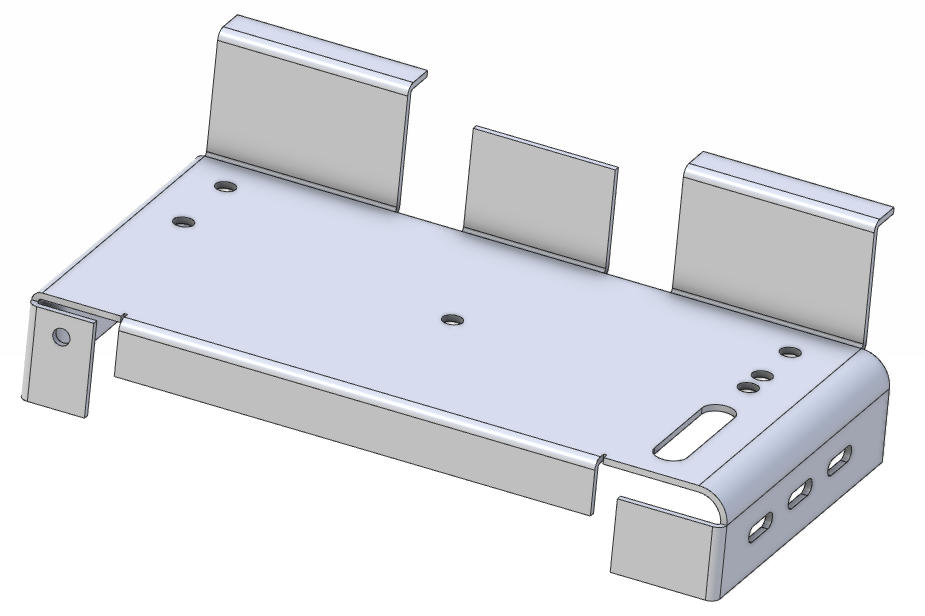

Aby utworzyć rozwinięcie, część blaszana musi już mieć ścianki. W tym przykładzie zostanie użyta część blaszana.

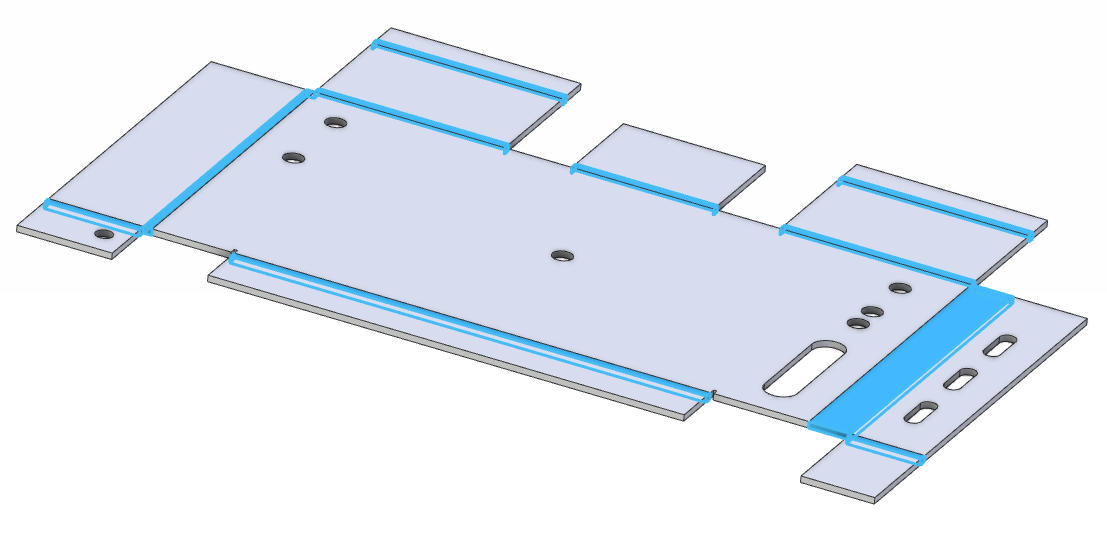

Wybierz narzędzie „Rozwinięcie” w grupie „Narzędzia edycji blach” (Sheet Metal Tools) na karcie „Część Blacha” (Sheet Metal). Nie pojawi się okno dialogowe, a w „Drzewie projektu” (Design Explorer) nie zajdą żadne zmiany. Wszystkie ścianki i zagięcia części zostaną rozwinięte.

Gdy część jest rozwinięta, nie można wprowadzać w niej zmian. Wybierz ponownie narzędzie „Rozwinięcie”, aby przywrócić model do pierwotnego stanu nierozwiniętego.
