Style widoków

View Styles

Każdy widok na rysunku 2D może używać jednego z trzech stylów:

• „Precyzyjny” (Standard)

• „Roboczy” (Draft)

• „Widok cieniowany” (Shaded)

Każdy styl widoku ma określone zalety, wady, ograniczenia i wpływ na wydajność.

Dostępne style widoków

Styl „Widok precyzyjny” (Standard View)

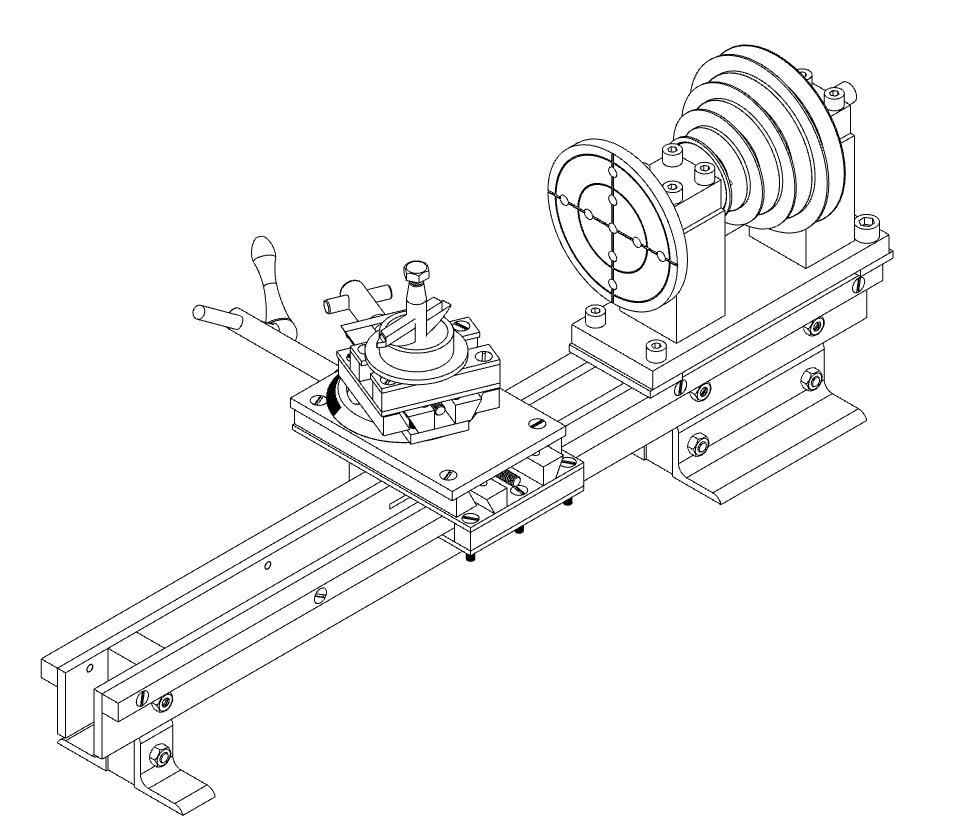

Styl „Widok precyzyjny” ma wygląd najczęściej kojarzony z rysunkami technicznymi. Jest to domyślny styl rysunku, którego będziesz używać najczęściej.

Styl „Widok roboczy” (Draft View)

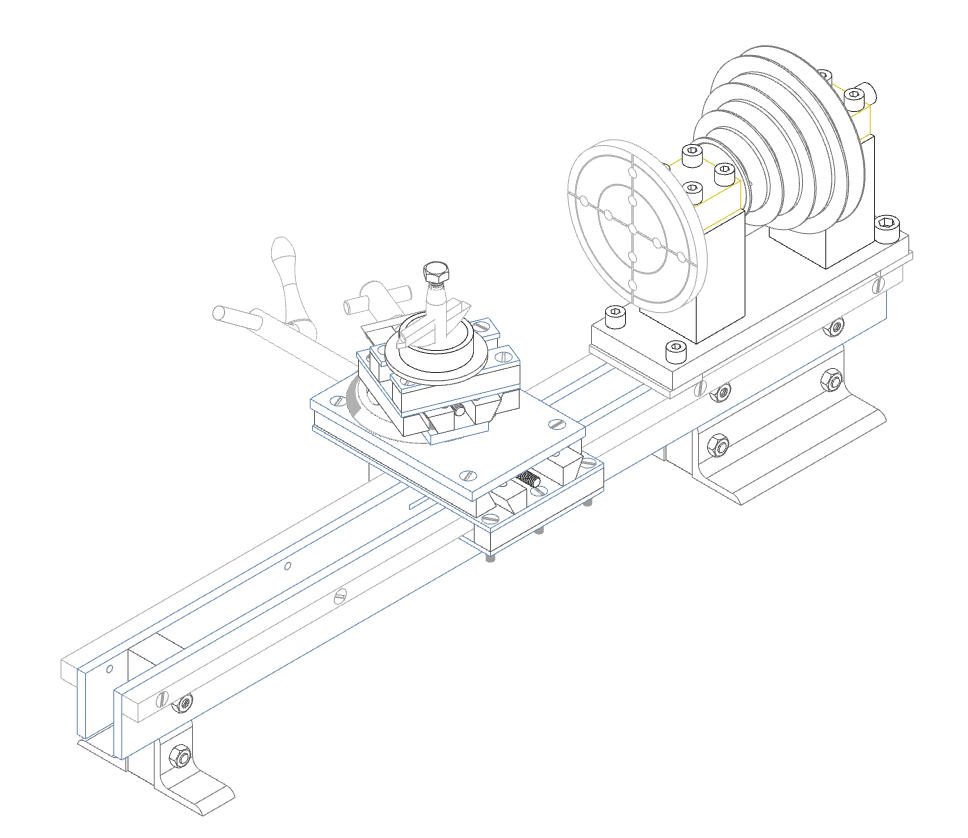

Styl „Widok roboczy” wygląda podobnie do stylu „Widok precyzyjny”. Nie jest jednak przeznaczony do tworzenia ostatecznych materiałów i służy głównie do zwiększania wydajności podczas opracowywania bardzo dużych złożeń. Po zakończeniu opracowywania przed ostateczną publikacją przekształć „Widok roboczy” w „Widok precyzyjny”.

Styl „Widok cieniowany” (Shaded View)

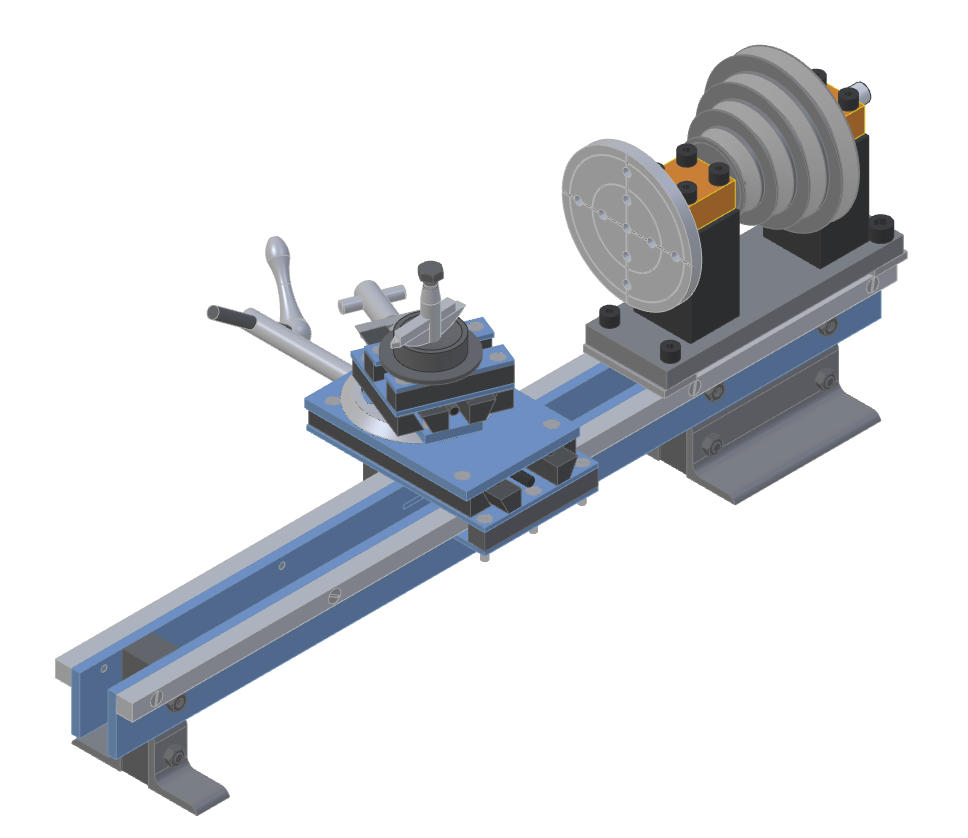

Styl „Widok cieniowany” przypomina widok spotykany w obszarze roboczym 3D. Widok zawiera kolory części i cieniowanie.

Różnice między stylami widoków

„Rzutowanie” (Standard Views)	„Robocze widoki” (Draft Views)	„Widoki cieniowane” (Shaded Views)

Obsługa szerokości linii w czasie rzeczywistym	Tak	Nie	Nie

Zachowanie po ponownym otwarciu zapisanego rysunku	Widoki precyzyjne są wyświetlane natychmiast.	Każdy widok roboczy jest ponownie rzutowany przy każdym otwarciu pliku.	Każdy widok cieniowany jest ponownie rzutowany przy każdym otwarciu pliku.

Szybkość rzutowania widoku	Średnia	Szybka	Szybka

Zależność od fasetowania modelu 3D	Nie	Tak	Tak

Dostępne udoskonalanie krawędzi	Tak	Nie	Nie

Dostępne „Ukryte linie” (Hidden Lines)	Tak	Tak	Nie

Używanie „Warstw” (Layers)	Tak	Nie	Nie

Zachowanie, gdy nie można znaleźć pliku 3D	Wyświetlane są poprzednio zapisane dane widoku.	Widok jest pusty.	Widok jest pusty.

Wyświetlanie kolorów ścian części	Nie	Nie	Tak

Wyświetlanie kolorów krawędzi części	Nie	Tak	Tak

Dostępność danych segmentów do wymiarowania	Tak	Nie	Nie

Wybór stylu widoku

Wybór rzutowania

Zasadniczo w zdecydowanej większości prac używaj rzutowania. W przypadku większości modeli jest ono obliczane szybko i nie musi być obliczane ponownie przy każdym otwarciu rysunku. Zapewnia najbardziej rozbudowane możliwości wymiarowania i opracowywania, a także obsługuje warstwy oraz ukryte linie.

Wybór widoków roboczych

Zasadniczo używaj widoków roboczych wyłącznie wtedy, gdy wymagają tego względy wydajnościowe. Rzutowanie niektórych bardzo, bardzo dużych modeli w trybie widoku precyzyjnego może trwać długo. Po wprowadzeniu jakichkolwiek zmian w modelu 3D widoki precyzyjne trzeba obliczyć ponownie, przez co takie opóźnienie może występować wielokrotnie. W takich przypadkach często szybciej jest użyć stylu widoku roboczego do rzutowania modelu. Rzutowanie i ponowne rzutowanie widoków roboczych może przebiegać znacznie szybciej niż w przypadku widoków precyzyjnych. Możliwości opracowywania są słabsze niż w widokach precyzyjnych, a widok całkowicie ignoruje warstwy. Jakość widoku nie jest odpowiednia do publikacji. Wybierz widoki robocze, jeśli podczas korzystania z widoków precyzyjnych tok pracy wymaga częstego i długiego oczekiwania na ich ponowne rzutowanie. Gdy model będzie ukończony i nie będą już wprowadzane dalsze zmiany, przekształć widoki robocze w widoki precyzyjne.

Wybór widoków cieniowanych

Wybierz styl widoku cieniowanego ze względu na jego cechy wizualne, a konkretnie cieniowanie. W odróżnieniu od pozostałych stylów widoku przedstawia on model w sposób przypominający obraz 3D, który jest łatwy do zrozumienia i często mniej niejednoznaczny niż inne typy widoków, szczególnie dla osób bez wiedzy technicznej. Styl widoku cieniowanego doskonale nadaje się do „Widoku rozstrzelonego” (Exploded Views) i widoków „Izometryczny” (Isometric Views). Widoki cieniowane mają takie same cechy, zalety i ograniczenia jak widoki robocze.

Ograniczenia tworzenia widoków roboczych i cieniowanych

Podczas tworzenia rysunku 2D złożenia mogą występować ograniczenia dotyczące tworzenia widoków roboczych i cieniowanych. Jeżeli złożenie najwyższego poziomu lub dowolne podzłożenie w modelu zawiera zarówno relacje międzyprojektowe, jak i wiele konfiguracji, widoki robocze i cieniowane nie będą dostępne. Aby ograniczenie wystąpiło, oba te elementy muszą znajdować się w tym samym złożeniu lub podzłożeniu. Na przykład „Konfiguracje” (Configurations) w złożeniu głównym i relacje międzyprojektowe w podzłożeniu nie uniemożliwią tworzenia widoków cieniowanych ani roboczych.

---

Oryginał: View Styles
