Wycięcie po spirali

Cut Helical

Operacje „Wycięcie po spirali” (Cut Helical) usuwają materiał przy użyciu profilu szkicu przesuwanego po linii śrubowej.

Jak utworzyć operację wycięcia po spirali

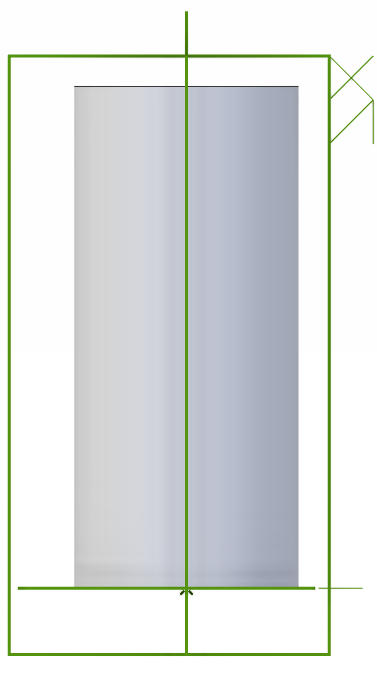

Aby użyć polecenia „Wycięcie po spirali” (Helical Cut), musi istnieć materiał. W tym przykładzie okrąg został wyciągnięty, aby utworzyć kształt walca.

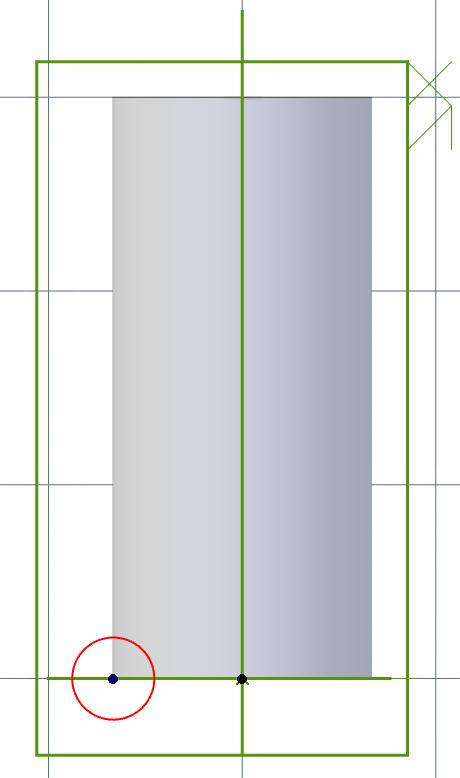

Utwórz szkic z profilem, który definiuje główny kształt operacji spiralnej. Profil musi być zamknięty i nie może przecinać samego siebie.

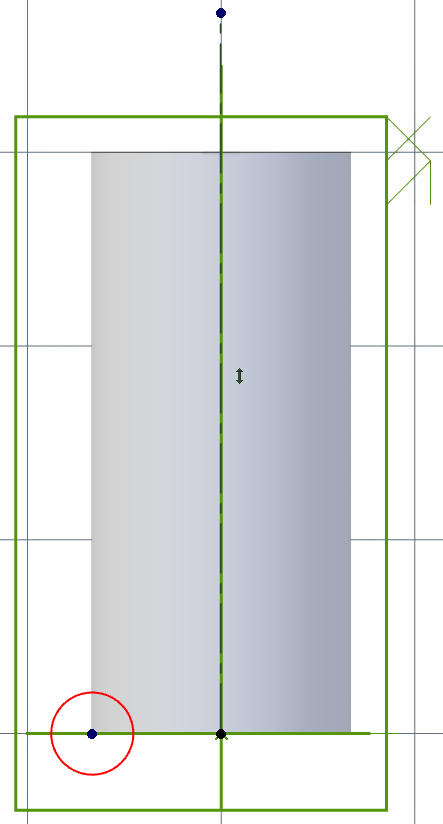

Utwórz linię odniesienia, która posłuży jako oś obrotu linii śrubowej.

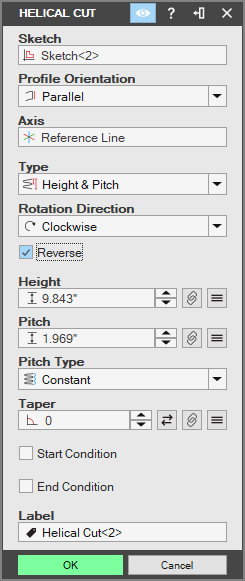

Wybierz narzędzie „Wycięcie po spirali” z grupy „Wycięcia (usunięcie materiału)” (Cut (Remove Material)) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wycięcie po spirali”.

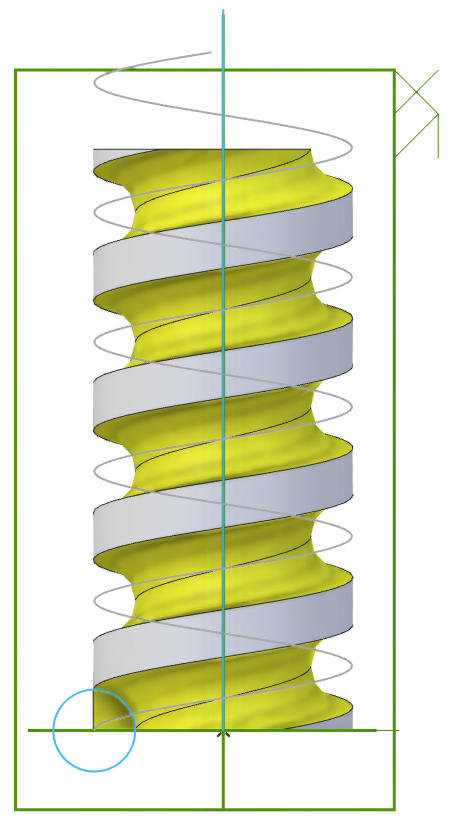

Zaznacz w obszarze roboczym szkic z profilem zamkniętym, aby określić profil linii śrubowej jako „Szkic do obrotu” (Sketch to Revolve), oraz linię odniesienia jako „Oś” (Axis). Wcześniej utworzony szkic i linia odniesienia są zaznaczone domyślnie.

Wybierz kierunek, w którym linia śrubowa będzie się obracać, i w razie potrzeby zmień go, włączając opcję „Odwrotnie” (Reverse).
Wybierz „Typ” (Type) linii śrubowej. Dostępne są następujące typy linii śrubowej:
„Wysokość i obrót” (Height and Revolution) - tworzy linię śrubową na podstawie podanej całkowitej wysokości operacji oraz liczby obrotów w tej wysokości.
„Wysokość i skok” (Height and Pitch) - tworzy linię śrubową na podstawie podanej całkowitej wysokości operacji oraz jej skoku. Skok jest definiowany jako odległość od jednego punktu linii śrubowej do odpowiadającego mu punktu na następnym zwoju, mierzona równolegle do osi.
„Obrót i skok” (Revolution and Pitch) - tworzy linię śrubową na podstawie podanej liczby obrotów oraz skoku.
„Spirala płaska” (Spiral) - tworzy płaską spiralę na podstawie podanej liczby obrotów oraz skoku.
Określ parametry linii śrubowej zależnie od wybranego typu. Zwróć uwagę, że jeśli podano skok, można określić warunki „Stała Odległość” (Constant), „Zmienny współczynnik” (Variable Ratio) i „Zmienny koniec” (Variable End). Parametry te opisano poniżej:
„Stała Odległość” - utrzymuje stałą odległość. Kontrolka współczynnika jest dla tego parametru wyłączona.
„Zmienny koniec” - określa skok na końcu linii śrubowej.
„Zmienny współczynnik” - zmienia skok od początku do końca w takim stosunku, że skok na końcu będzie równy współczynnikowi pomnożonemu przez skok początkowy.
W razie potrzeby podaj wartość „Stożka” (Taper).

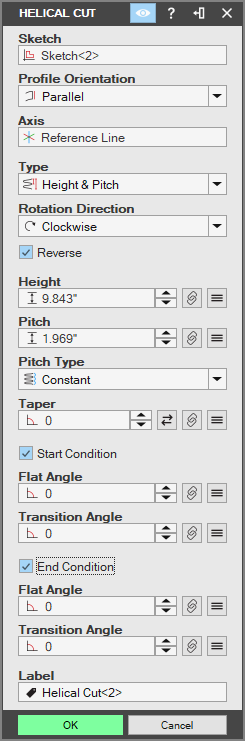

Zaznacz pola wyboru, aby określić „Warunki początkowe” (Start Condition) i „Warunki końcowe” (End Condition) inne niż domyślny warunek naturalny.

„Warunki początkowe” i „Warunki końcowe” można zmienić na „Naturalny” (Natural) lub „Płaski” (Flat). Parametry te zmieniają zakończenia operacji spiralnej i mogą być różne dla obu końców. Jeśli wybrano „Płaski”, zostaną włączone opcje „Kąt przejścia” (Transition Angle) i „Kąt płaski” (Flat Angle) (dodają one pełne lub częściowe zwoje do linii śrubowej, oprócz zwojów głównej linii śrubowej).
„Kąt przejścia” - odległość w stopniach, na której zwój osiąga przejście. Wartość ta jest zwykle mniejsza niż jeden obrót.
„Kąt płaski” - odległość w stopniach, na jakiej zwój rozciąga się po przejściu bez płaskiego skoku. Zapewnia to przejście od końca zwoju obrotowego do spłaszczonego zakończenia.
Wybierz „Ustawienie profilu” (Profile Orientation): „Równoległość” (Parallel) lub „Normalny” (Normal).

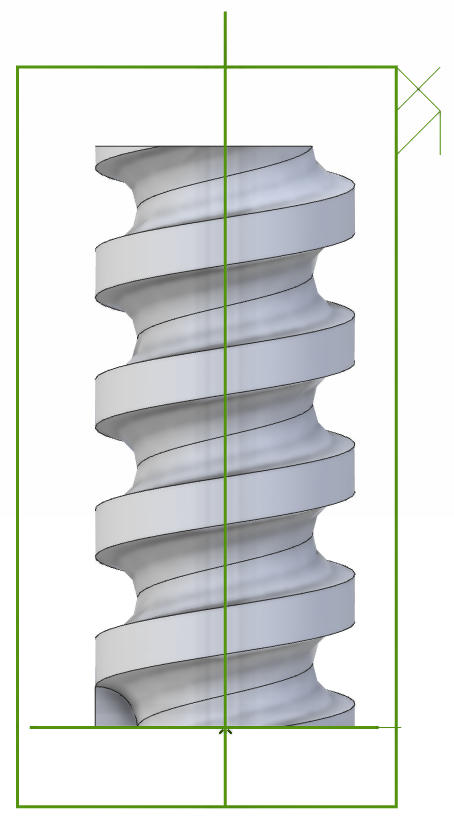

Kliknij przycisk OK. W obszarze roboczym zostanie utworzone wycięcie po spirali.
