Relacje równoległości i prostopadłości

Parallel and Perpendicular Constraints

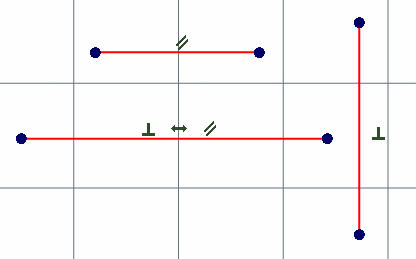

Relacje równoległości można stosować do linii. Relacje prostopadłości można stosować zarówno do linii, jak i łuków kołowych lub okręgów.

Jak utworzyć relację równoległości lub prostopadłości

• Wybierz narzędzie „Relacja równoległości” (Parallel Constraint) lub „Relacja prostopadłości” (Perpendicular Constraint) z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz również nacisnąć klawisz Alt na klawiaturze i na pasku narzędzi wybrać kolejno „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Równoległość” (Parallel) lub „Prostopadłość” (Perpendicular).

• Zaznacz linię lub linie, które chcesz powiązać.

Jak utworzyć linię z relacją równoległości lub prostopadłości

• Wybierz narzędzie „Linia” (Line) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D”.

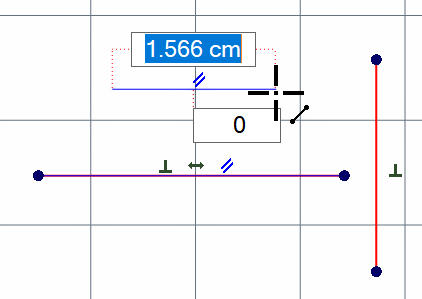

• Kliknij w obszarze roboczym, aby określić punkt początkowy linii. Przesuń kursor myszy w inne miejsce w pobliżu istniejącej linii, aż zostanie wyświetlony symbol równoległości lub prostopadłości.

• Kliknij ponownie, aby zakończyć tworzenie linii z wiązaniem pionowości lub poziomości.

---
