Tworzenie zamkniętych naroży

Create Closed Corners

Narzędzie „Zamknięcie naroża” (Closed Corner) zamyka naroża, w których spotykają się dwa zagięcia blachy, za pomocą odpowiednich przedłużeń i prostokątnych podcięć technologicznych zagięcia.

Jak utworzyć zamknięcie naroża

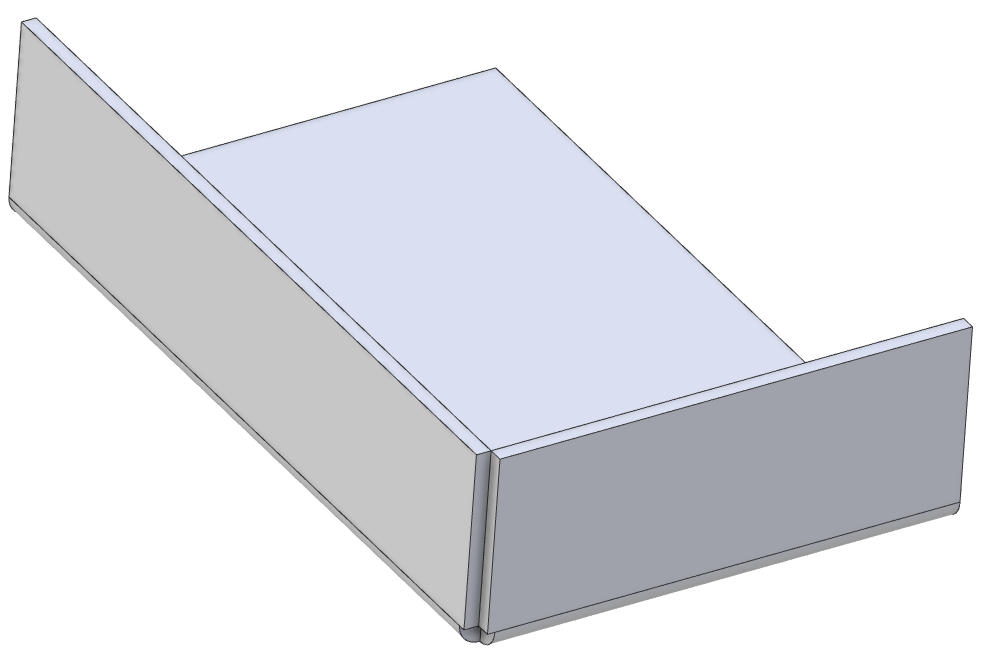

Aby utworzyć zamknięcie naroża, musi już istnieć część blaszana zawierająca zakładkę oraz dwie ścianki na prostopadłych krawędziach. W tym przykładzie zostanie użyta zakładka z dwiema ściankami.

Wybierz narzędzie „Zamknięcie naroża” w sekcji „Narzędzia edycji blach” (Sheet Metal Tools) na karcie „Część Blacha” (Sheet Metal). Zostanie wyświetlone okno dialogowe „Zamknięcie naroża”.

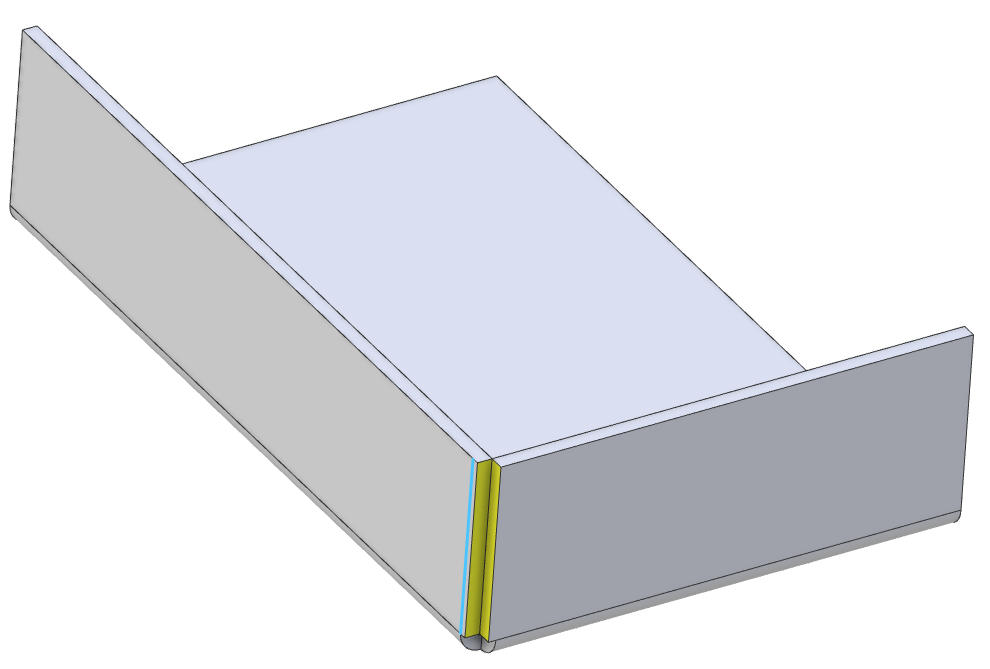

Zaznacz jedną z krawędzi w szczelinie między dwiema ściankami. Zostanie wyświetlony podgląd zamkniętego naroża.

Wybierz „Typ połączenia” (Join type) spośród opcji „Dostaw” (Overhang), „Styk” (Butt) i „Nałóż” (Underhang).
Wprowadź nazwę zamknięcia naroża w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu” (Design Explorer).

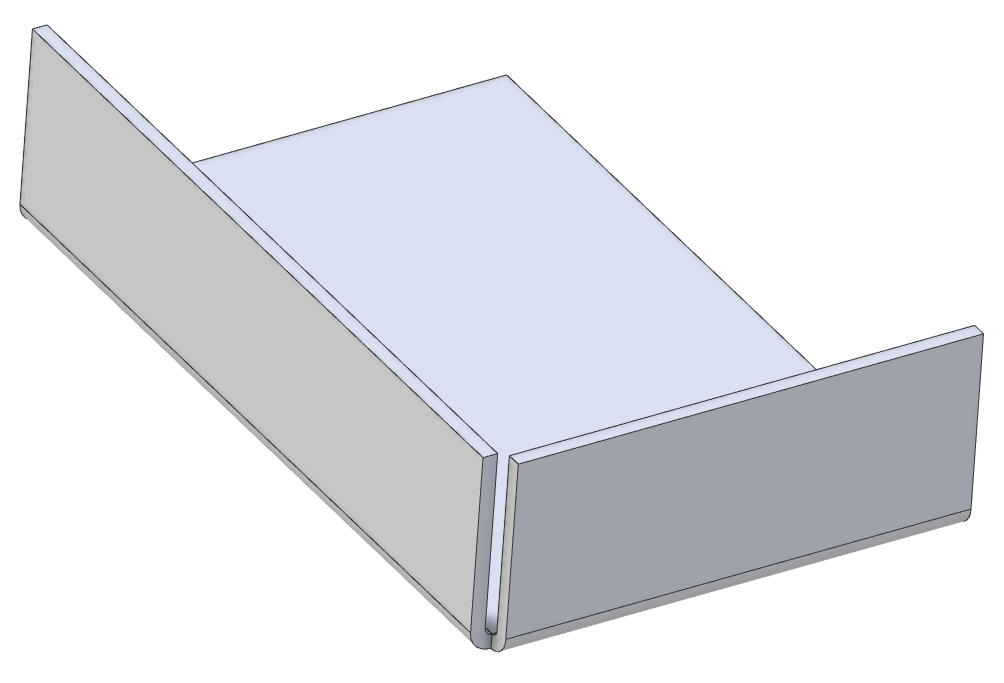

Kliknij przycisk „OK” (OK). Zamknięcie naroża zostanie utworzone w obszarze roboczym i wyświetlone w „Drzewie projektu”.
